N331.32-305T63QM0.807

Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável

Fresa · diâmetro de corte 304,8 mm, comprimento funcional 22,5 mm, 10 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: N331.32-305T63QM0.807
Código compactado: N331.32-305T63QM0.807
Material ID: 6448886
Família: Ferramentas
Tipo: Fresa de disco para canal pleno intercambiável — largura ajustável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 7,2 kg
EAN: 26448886
NCM: 846610
UNSPSC: 23241625
eCl@ss 13: 21180905
Origem: US
Lançamento: 24/09/2013
CoroPak de lançamento: 13.2

Arquivos CAD

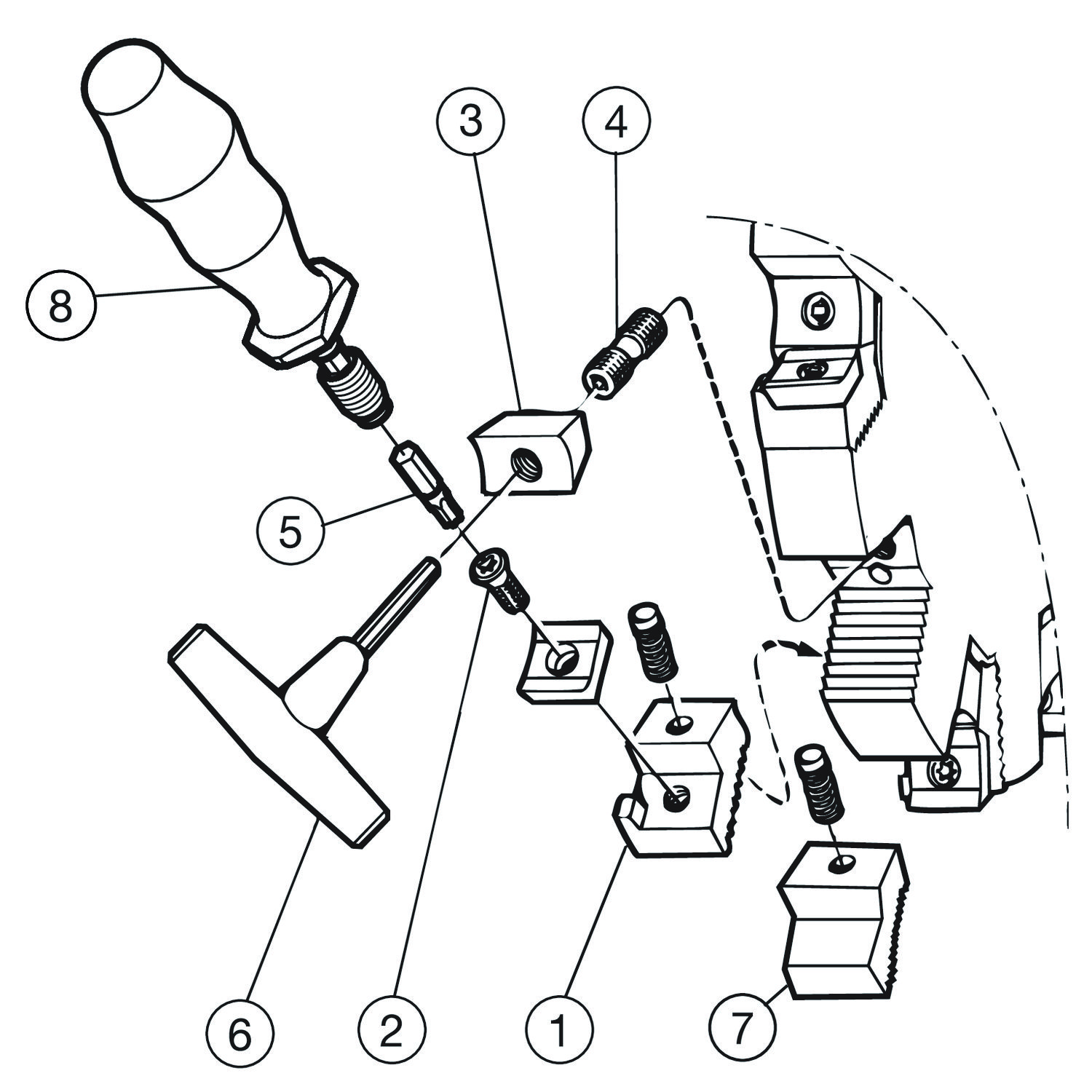

Itens inclusos

10 × 5321 240-10 Cassete à esquerda
10 × 5321 240-09 Cassete à direita
20 × 5513 020-29 Parafuso da pastilha
20 × 5431 105-05 Cunha
20 × 339-831 Parafuso
1 × 5680 084-02 Bit
1 × 265.2-817 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

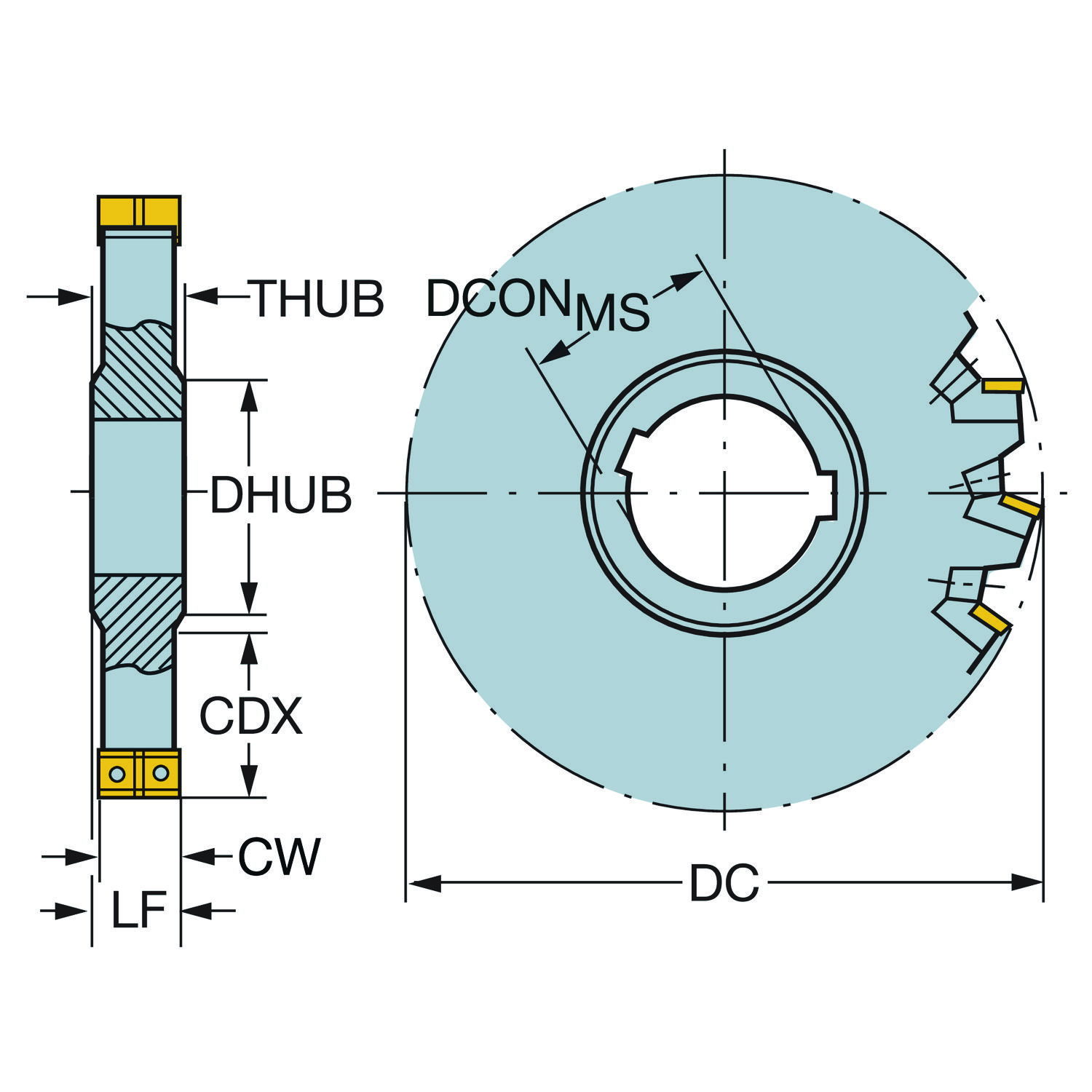

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	22.5 mm
Diâmetro da conexão	DCONMS	63.5 mm
Diâmetro de corte	DC	304.8 mm
Diâmetro do cubo	DHUB	84 mm
Direção da interface de adaptação da máquina	ADINTMS	Eixo porta-fresa -ISO 240 -2 chaveta acionamentos — polegada: 2 1/2
Keyway width (metric)	KWW	15.88 mm
Largura de corte	CW	20.5 mm
Largura máxima de corte	CWX	23.5 mm
Largura mínima de corte	CWN	20.5 mm
Número efetivo de arestas de corte na parte periférica	ZEFP	10
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroMill 331 — tamanho 14 (N/R331.1A-14RE0.20-1.54)
Profundidade máxima de corte	CDX	109.5 mm
Rotação máxima	RPMX	6300
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
