Adaptação · Adaptador rotativo

C8-A391.05-63 060

Adaptador Coromant Capto® para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C8-A391.05-63 060.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C8-A391.05-63 060
Código compactado
C8-A391.05-63060
Material ID
5729771
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
5,637 kg
EAN
10693933
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
16/08/1993
CoroPak de lançamento
93.3

Arquivos CAD

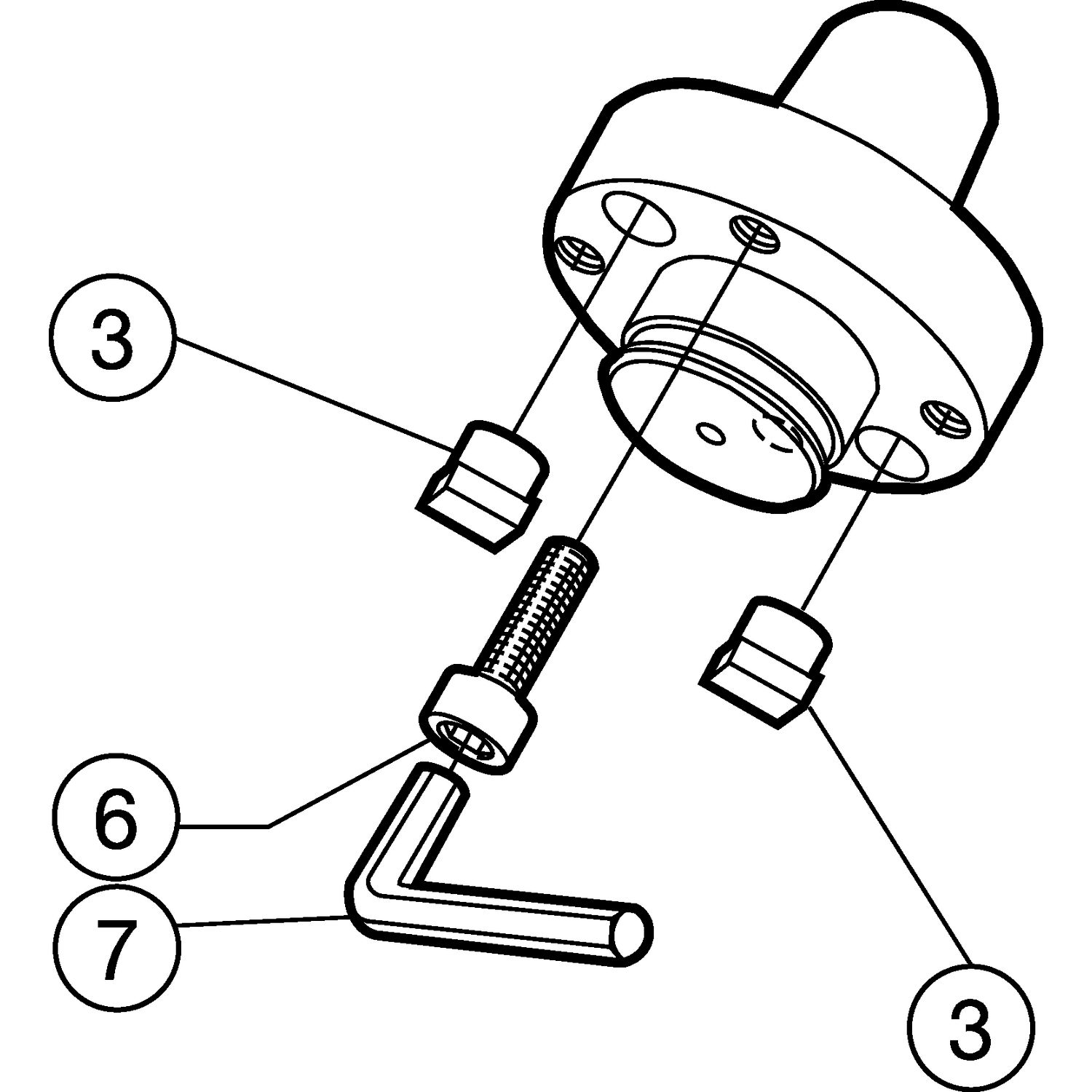

Itens inclusos

  • 2 × 5631 060-01 Chaveta de arraste
  • 4 × 3212 031-761 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 60 mm
Comprimento funcional LF 60 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro da conexão DCONWS 63.5 mm
Diâmetro do corpo BD_1 130 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -C (4 parafusos) — polegada: 2 1/2
Numero standard STDNO ISO26623-1
Propriedade antivibração DPC Não
Rotação máxima RPMX 12000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 120 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
