R331.32-254R63LM0.689

Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável

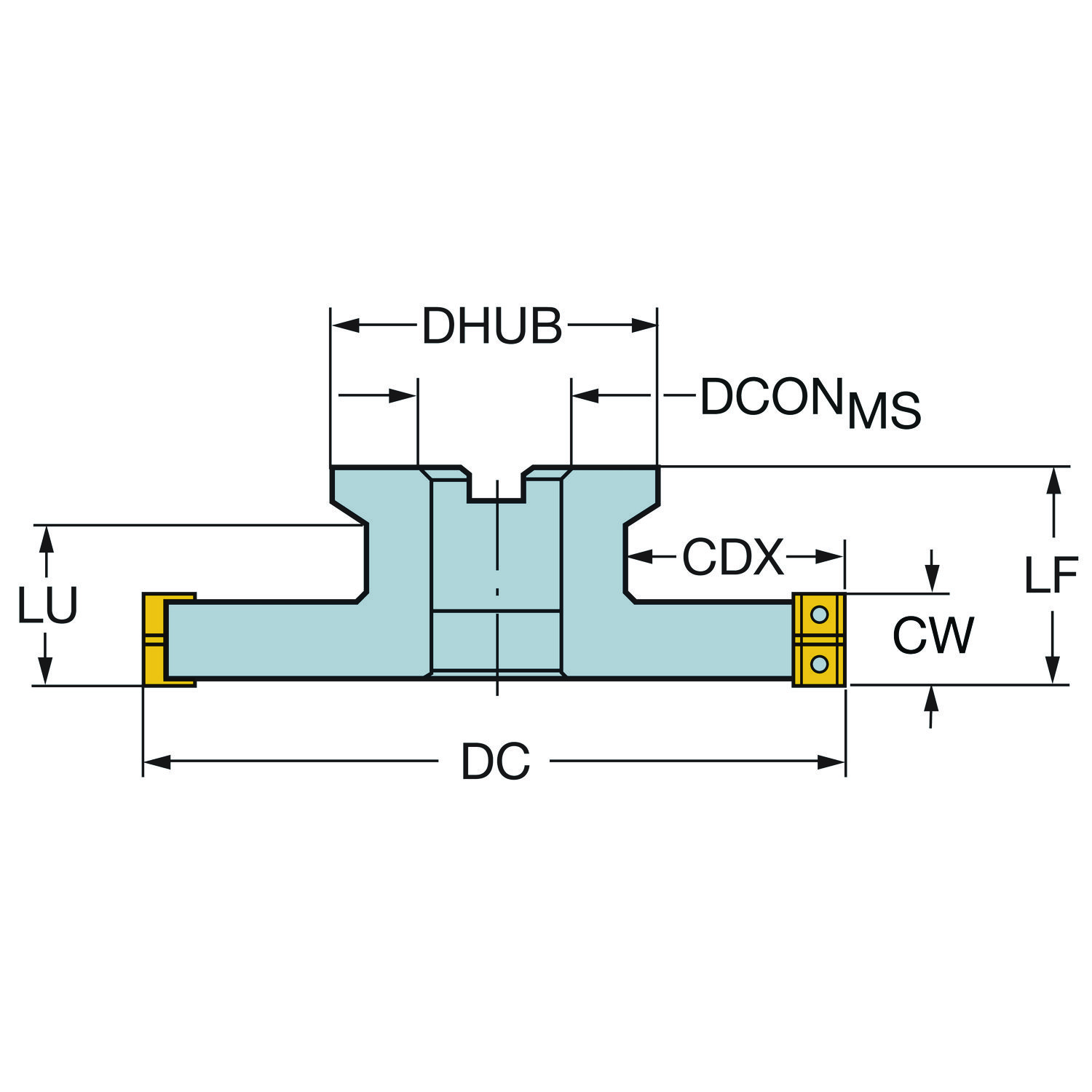

Fresa · diâmetro de corte 254 mm, comprimento funcional 62,99 mm, 8 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: R331.32-254R63LM0.689
Código compactado: R331.32-254R63LM0.689
Material ID: 6448904
Família: Ferramentas
Tipo: Fresa de disco para canal pleno intercambiável — largura ajustável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 13,87 kg
EAN: 26448904
NCM: 846610
UNSPSC: 23241625
eCl@ss 13: 21180905
Origem: SE
Lançamento: 24/09/2013
CoroPak de lançamento: 13.2

Arquivos CAD

Itens inclusos

8 × 5321 240-08 Cassete à esquerda
8 × 5321 240-07 Cassete à direita
16 × 5513 020-29 Parafuso da pastilha
16 × 5431 105-04 Cunha
16 × 339-831 Parafuso
1 × 5680 084-02 Bit
1 × 265.2-817 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	62.99 mm
Diâmetro da conexão	DCONMS	63.5 mm
Diâmetro de corte	DC	254 mm
Diâmetro do cubo	DHUB	135.99 mm
Diâmetro do parafuso circular	DBC	101.6 mm
Direção da interface de adaptação da máquina	ADINTMS	Eixo porta-fresa -ISO 6462 -C (4 parafusos) — polegada: 2 1/2
Keyway width (metric)	KWW	25.7 mm
Largura de corte	CW	17.5 mm
Largura máxima de corte	CWX	20.5 mm
Largura mínima de corte	CWN	17.5 mm
Letra standard	STDLET	C
Número efetivo de arestas de corte na parte periférica	ZEFP	8
Numero standard	STDNO	ISO6462
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroMill 331 — tamanho 11 (N/R331.1A-11RE0.20-1.54)
Profundidade máxima de corte	CDX	57.99 mm
Rotação máxima	RPMX	8500
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
