A35-RXLS24-A 060 — Foto do produto

Foto do produto

Adaptação · Adaptador de ligação para mandrilamento

A35-RXLS24-A 060

Extensão de braço CoroBore® XL

Adaptador para ferramenta de mandrilar · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Obsoleto

Item obsoleto na Sandvik Coromant.

Item fora de linha na fábrica.

Substituição oficial da fábrica A35-RXLS24-A 060A Extensão de braço CoroBore® XL · Liberado
Ver o substituto: A35-RXLS24-A 060A

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
A35-RXLS24-A 060
Código compactado
A35-RXLS24-A060
Material ID
5924275
Família
Adaptação
Tipo
Adaptador de ligação para mandrilamento
Peso unitário
3,56 kg
EAN
25924275
UNSPSC
23241601
eCl@ss 13
21181290
Lançamento
25/09/2010
CoroPak de lançamento
10.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

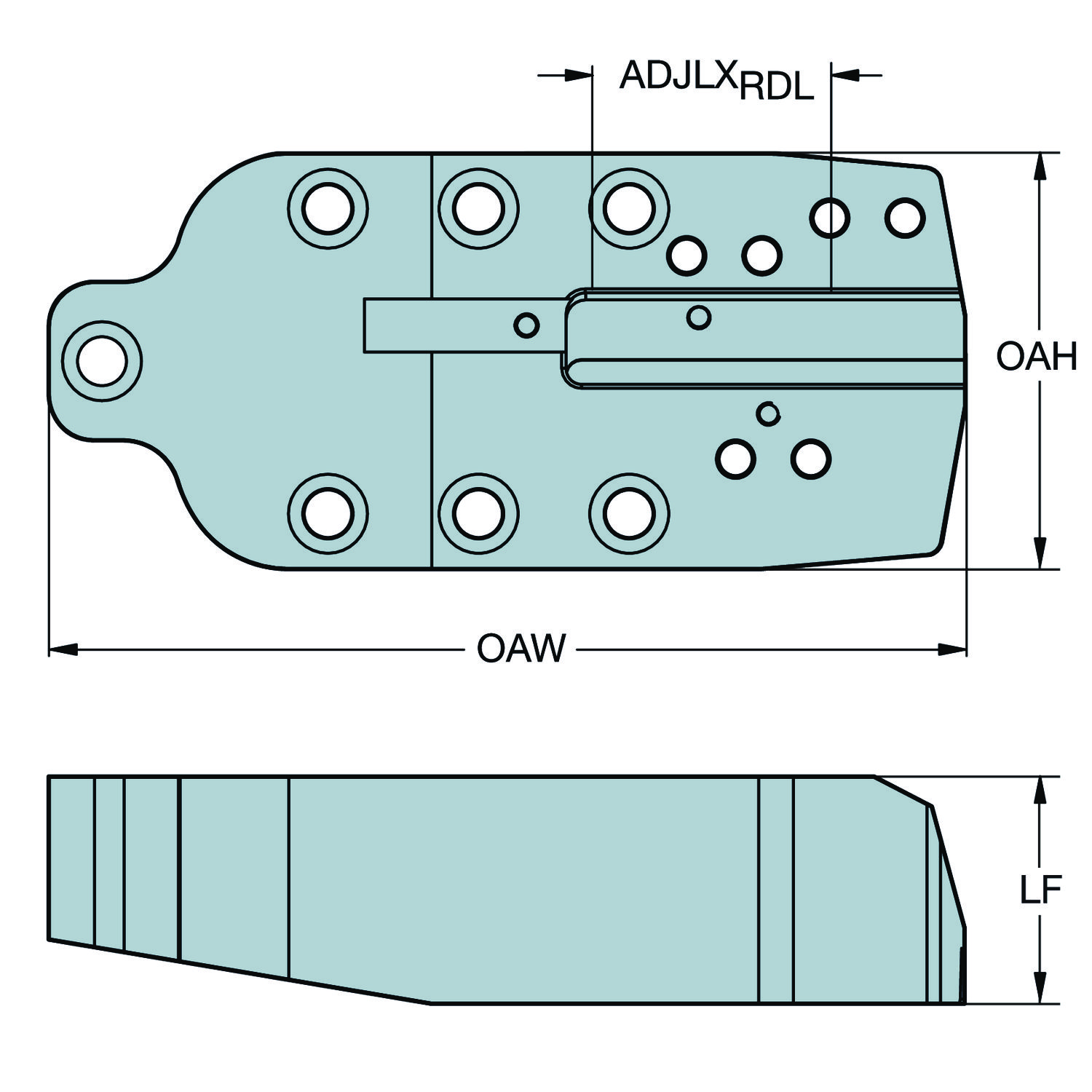

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 110 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Código do material do corpo BMC Alumínio
Comprimento funcional LF 60 mm
Comprimento total OAL 60 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore XL ponte extensão — tamanho A35
Direção de interface de adaptação da peça ADINTWS CoroBore XL corrediça — tamanho S24R
Largura funcional WF 172.5 mm
Largura total OAW 243 mm
Limite máximo de ajuste ADJLX 80 mm
Peso do item WT 3.56 kg
Sensor embutido SEP Não

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
