Adaptação · Adaptador estacionário — reto
R175.32-5055M
Adaptador de Haste retangular para cápsula
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R175.32-5055M
- Código compactado
- R175.32-5055M
- Material ID
- 5742470
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 3,62 kg
- EAN
- 10255711
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- IN
- Lançamento
- 26/02/1973
- CoroPak de lançamento
- 73.1
Arquivos CAD
Itens inclusos
- 1 × 3214 010-359 Parafuso
- 1 × 175.32-820 Pino de trava
- 4 × 174.32-831 Parafuso
- 1 × 265.2-817 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

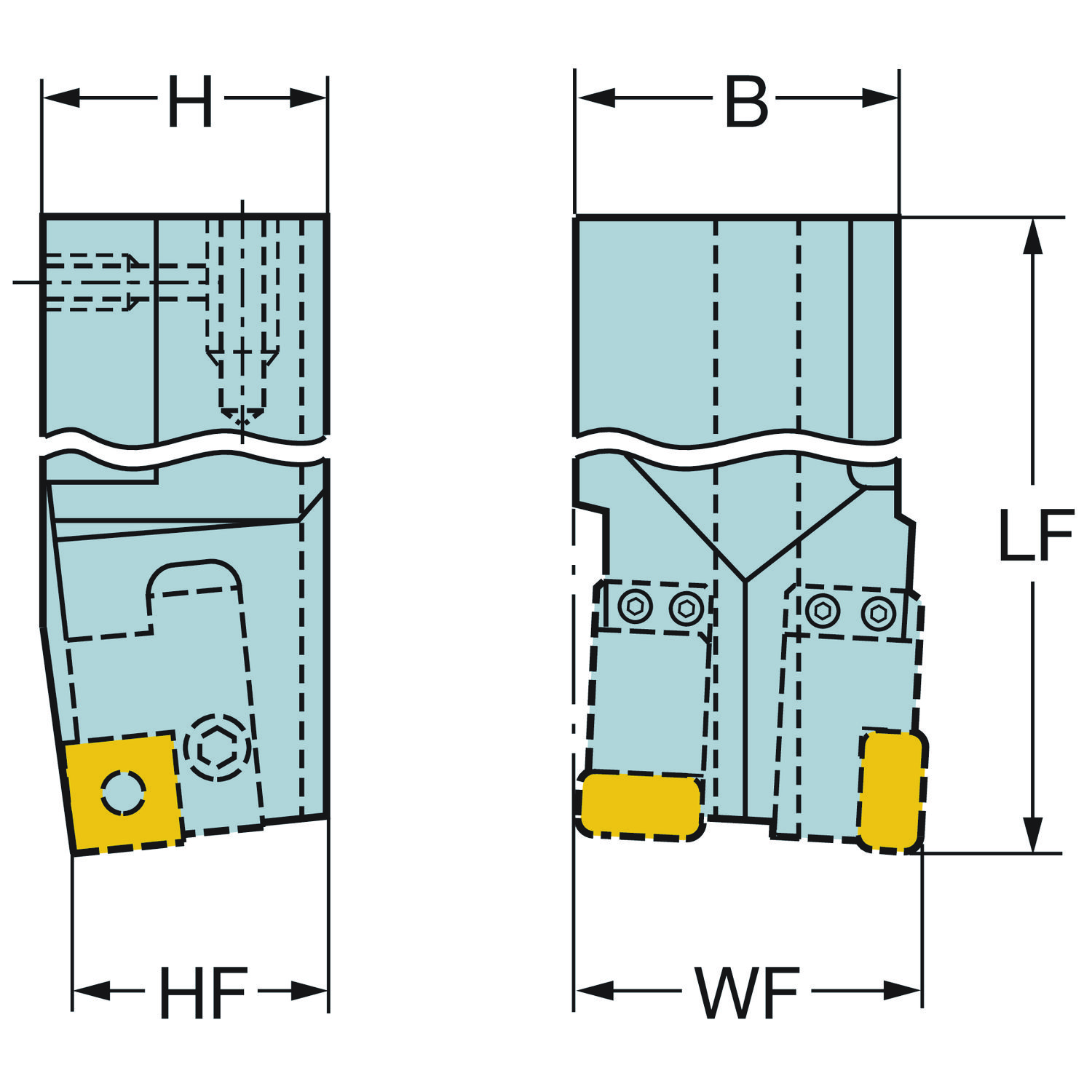

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 50 mm |
| Altura funcional | HF_1 | 44 mm |
| Balanço máximo | OHX | 140 mm |
| Balanço mínimo | OHN | 70 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 140 mm |
| Comprimento funcional | LF_1 | 210 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — métrica: 50 x 55 |
| Direção de interface de adaptação da peça | ADINTWS | Cartucho, ferroviário roda — tamanho R3223 |
| Largura da haste | B | 22.6 mm |
| Largura funcional | WF_1 | 55 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
