Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
R175.32-3223-1911
Cápsula para torneamento
Ferramenta acoplada · comprimento funcional 35,9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R175.32-3223-1911
- Código compactado
- R175.32-3223-1911
- Material ID
- 5742462
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 160,6 g
- EAN
- 11595076
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 26/01/2004
- CoroPak de lançamento
- 04.1
Arquivos CAD

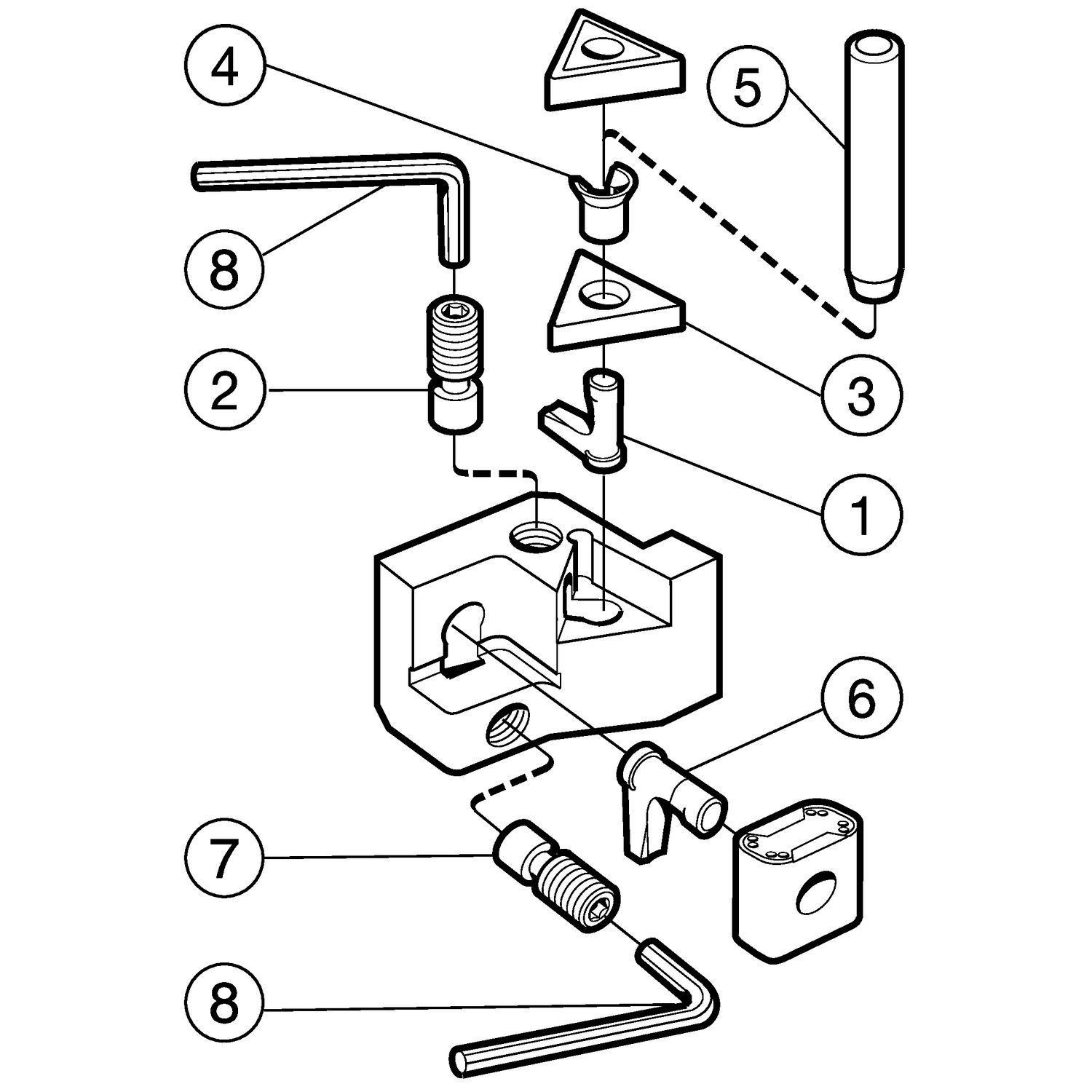

Itens inclusos
- 1 × 5432 005-02 Alavanca
- 1 × 5516 020-01 Parafuso da alavanca
- 1 × 5322 230-03 Calço
- 1 × 174.3-862 Pino do calço
- 1 × 5680 010-06 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

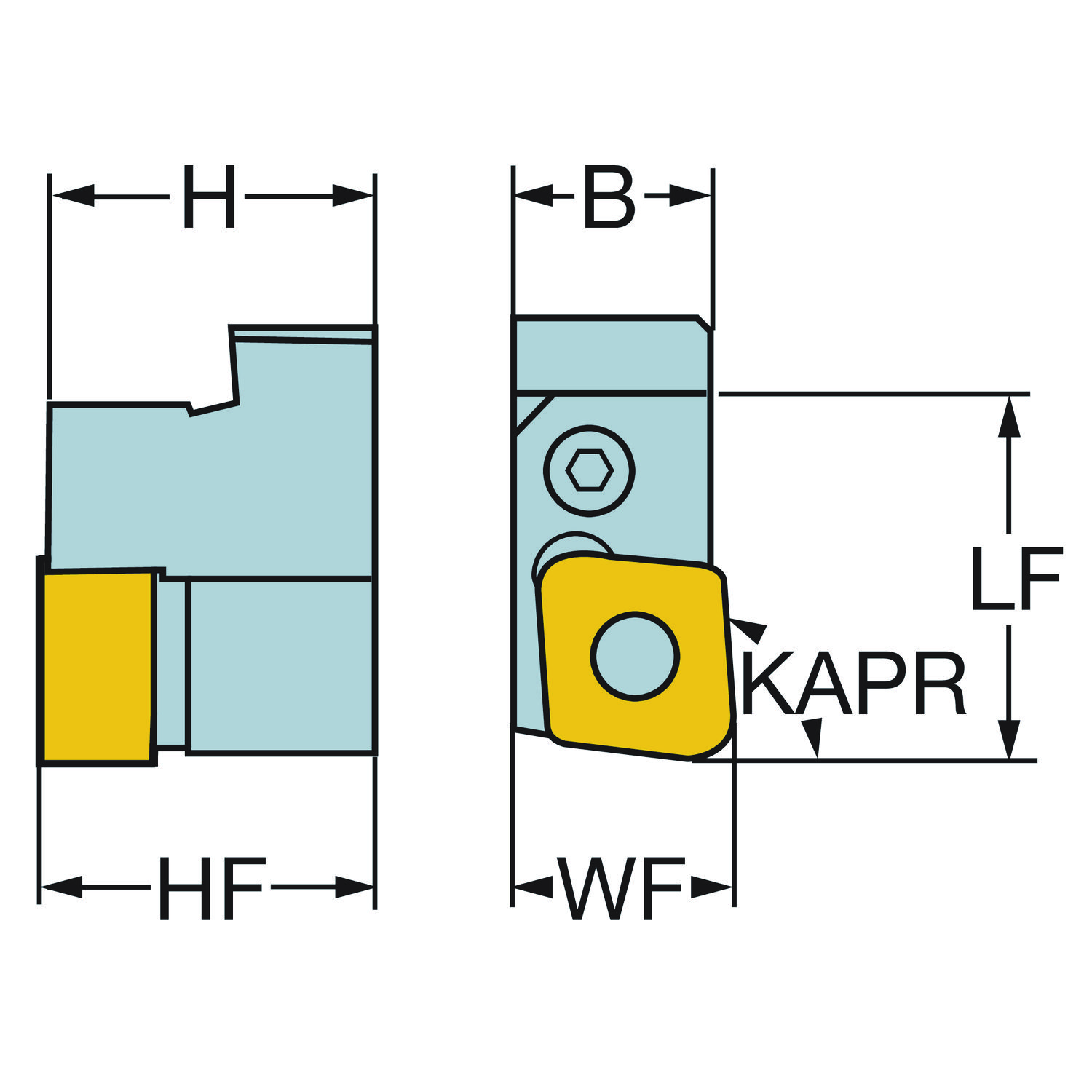

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 95 |
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de ataque da ferramenta | PSIR | -5 |
| Balanço máximo | OHX | 35.9 mm |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 3/4 |
| Código do tipo de fixação | MTP | Fixação com pino pelo furo |
| Comprimento funcional | LF | 35.9 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho, ferroviário roda — tamanho R3223 |
| Largura da haste | B | 22.6 mm |
| Largura funcional | WF | 19.1 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNMX 191140 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 4 no catálogo
CNMX 19 11 40-PF 4315 T-Max® P, pastilha para torneamento CNMX 19 11 40-PF 4325 T-Max® P, pastilha para torneamento CNMX 19 11 40-PF 4415 Pastilha T-Max® P para torneamento CNMX 19 11 40-PF 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
