Pastilhas · Pastilha de torneamento — geral
CNMX 19 11 40-PF 4415
Pastilha T-Max® P para torneamento

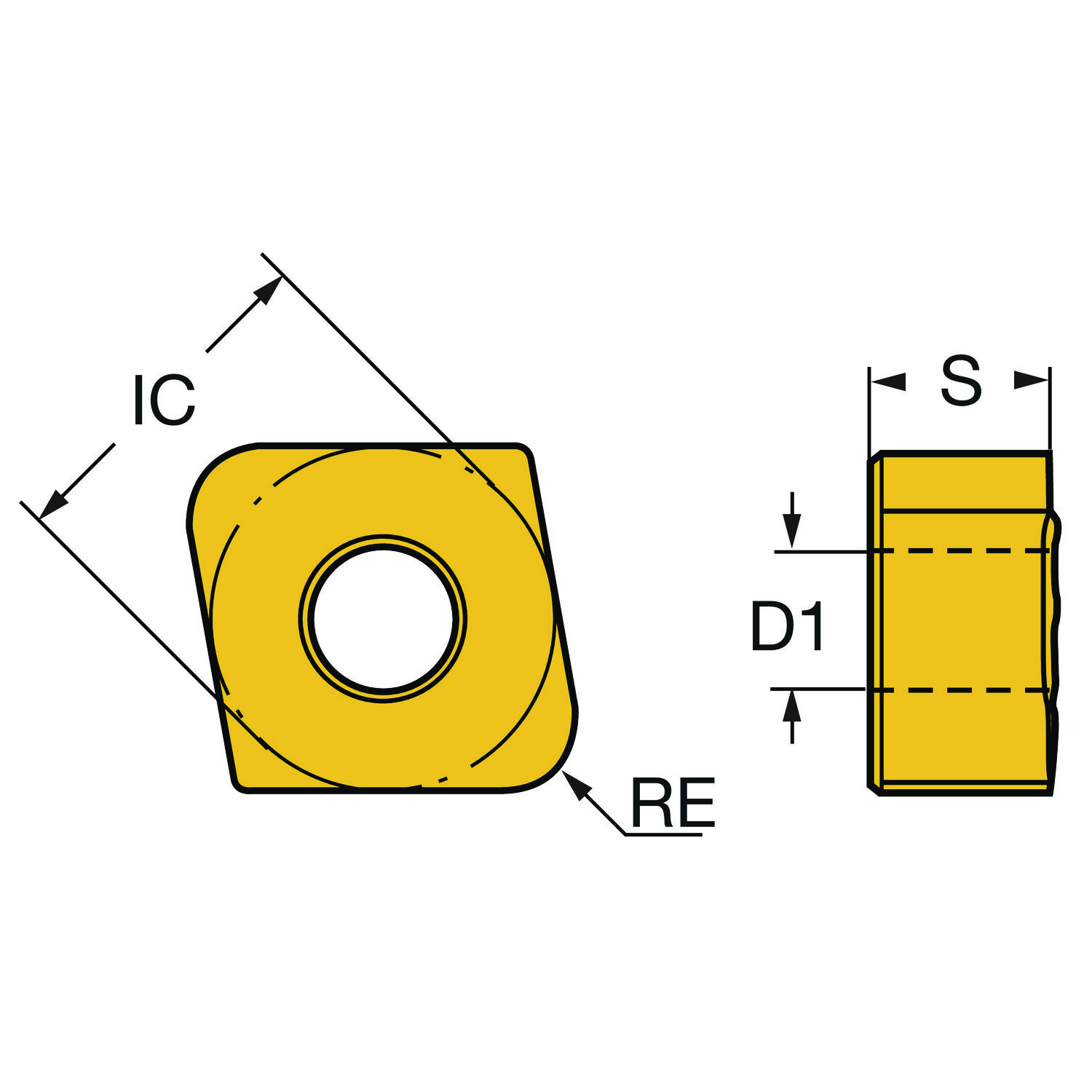

Pastilha para torneamento · classe 4415 com cobertura CVD · círculo inscrito 19,05 mm, raio de ponta 4 mm, espessura 11 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 4415
Indicada em 1º lugar para: P (aço), K (ferro fundido)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- CNMX 19 11 40-PF 4415
- Código compactado
- CNMX191140-PF4415
- Material ID
- 8272122
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 4415
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 46 g
- EAN
- 7323226860191
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Origem
- SE
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | 4415 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Furo de fixação cilíndrico |
| Código do formato da pastilha | SC | Rômbica 80° |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 3/4 |
| Comprimento efetivo da aresta de corte | LE | 15.34 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PF |
| Diâmetro do círculo inscrito | IC | 19.05 mm |
| Diâmetro do furo de fixação | D1 | 7.8 mm |
| Espessura da pastilha | S | 11 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CN1911 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PK |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Dupla face |
| Raio do canto | RE | 4 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
Suportes que recebem esta pastilha · 4 no catálogo
L175.32-3223-1911 Cápsula para torneamento
L177.32-3219-1911 Cápsula para torneamento R175.32-3223-1911 Cápsula para torneamento R177.32-3219-1911 Cápsula para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
