Adaptação · Non-rotating adaptor - straight type
R175.32-5047M
Adaptador de Haste retangular para cápsula
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$3.066,26 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- R175.32-5047M
- Código compactado
- R175.32-5047M
- Material ID
- 5742468
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - straight type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 4.544 Kilogram
- EAN
- 10034076
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- IN
- Lançamento
- 26/02/1973
- CoroPak de lançamento
- 73.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

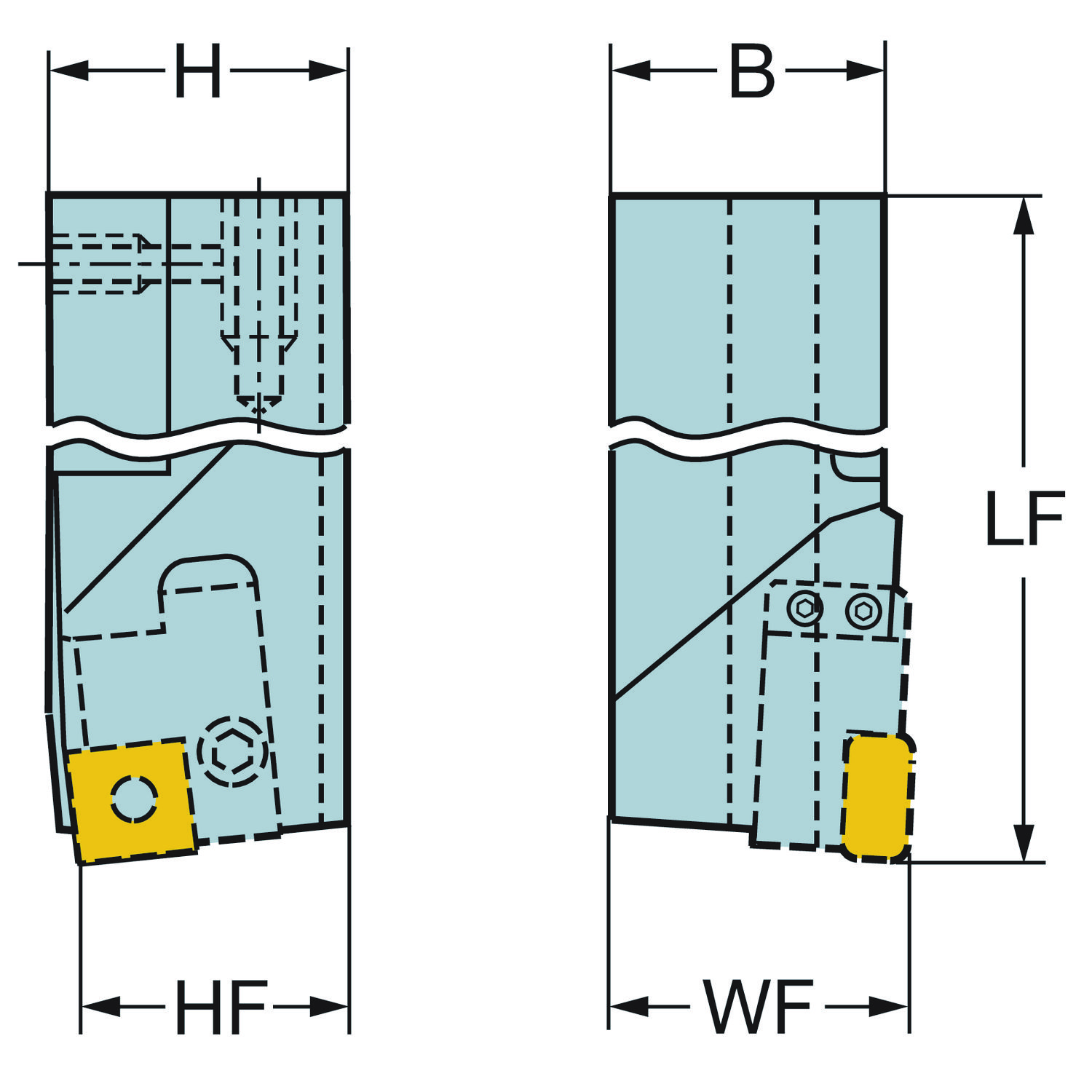

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 50 mm |
| Altura funcional | HF_1 | 44 mm |
| Balanço máximo | OHX | 200 mm |
| Balanço mínimo | OHN | 75 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 200 mm |
| Comprimento funcional | LF_1 | 275 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 50 x 47 |
| Direção de interface de adaptação da peça | ADINTWS | Cartridge, railway wheel -size R3223 |
| Largura da haste | B | 22.6 mm |
| Largura funcional | WF_1 | 44 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |

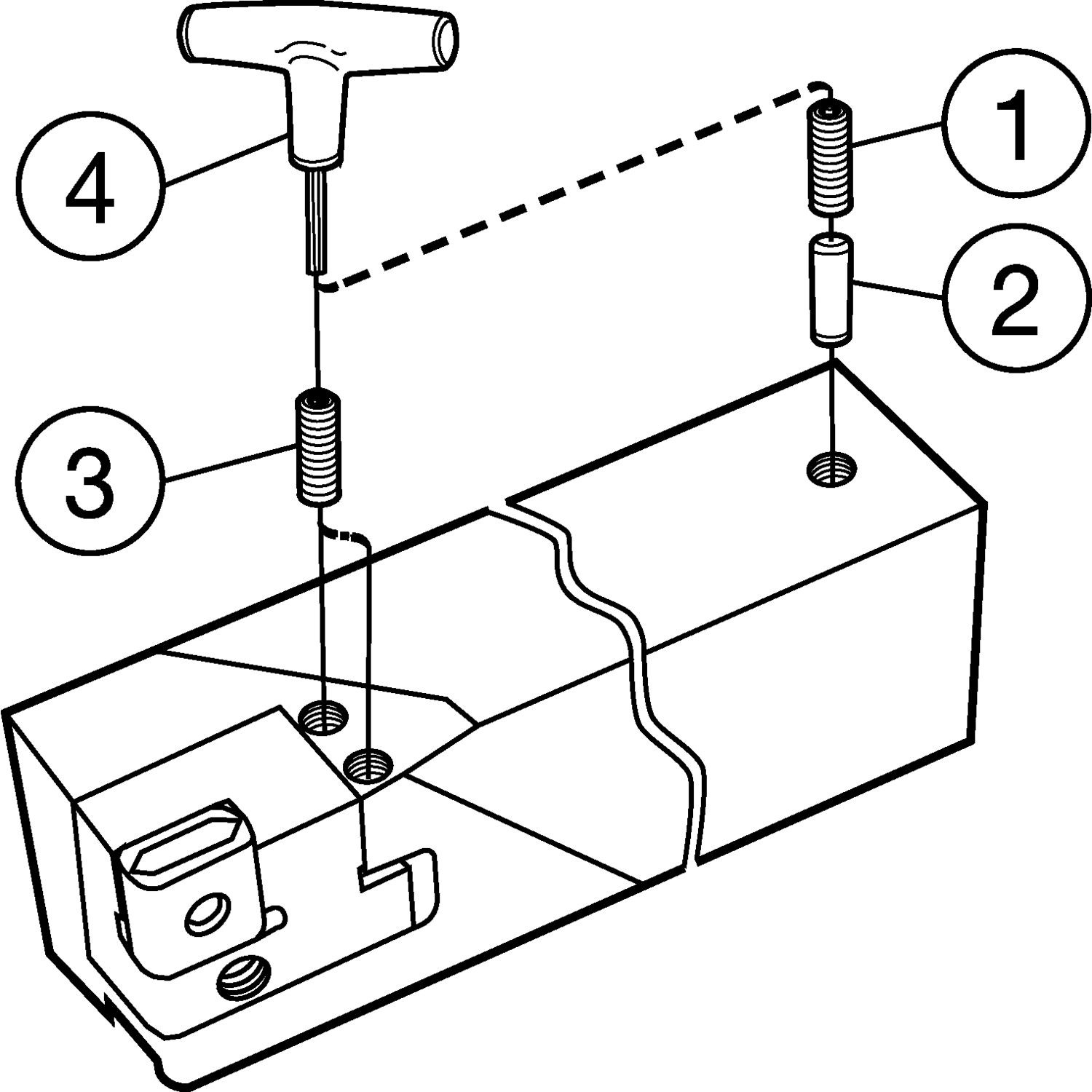

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3214 010-359
175.32-820 Últimos produtos visitados
