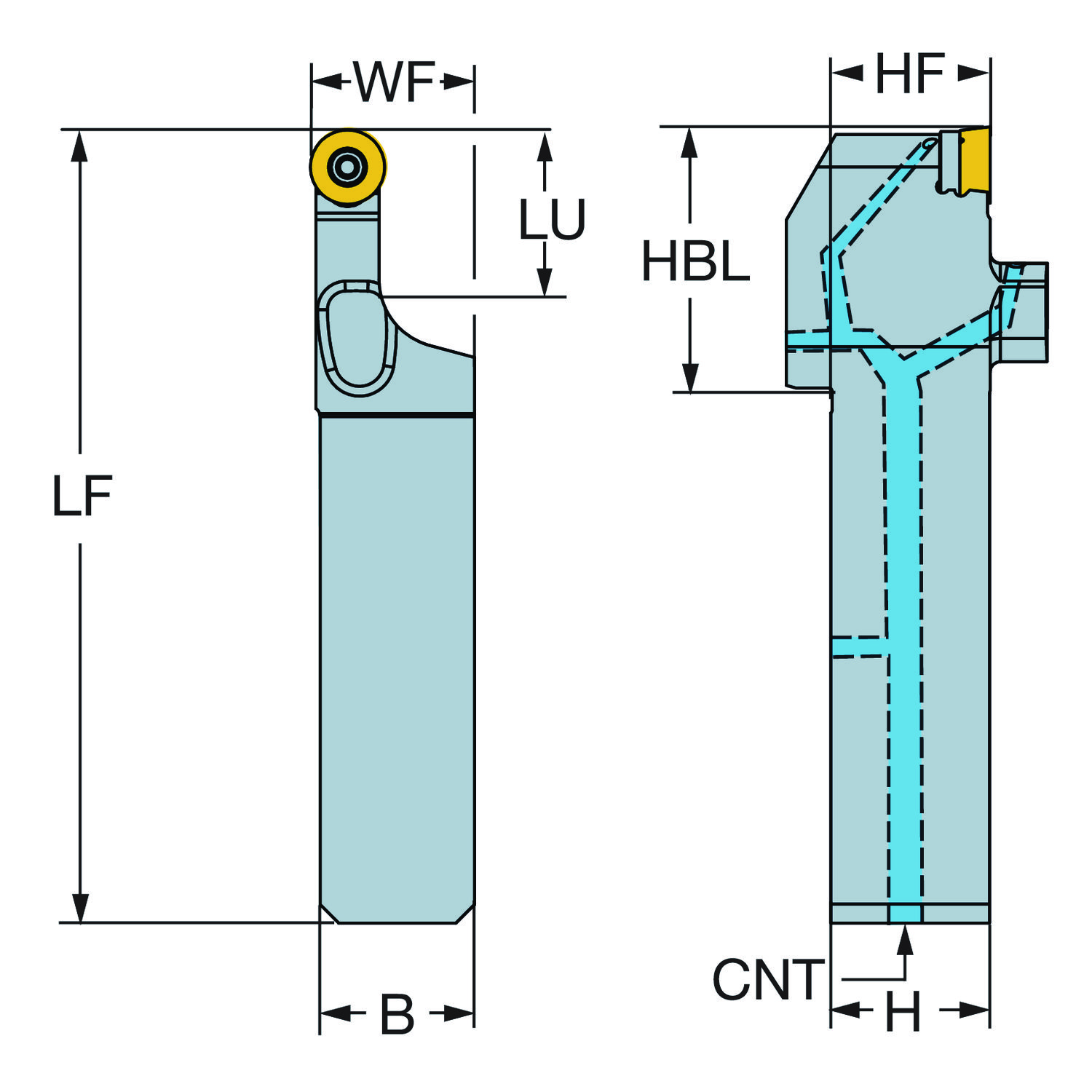

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	25 mm
Altura funcional	HF	25 mm
ângulo de folga principal	AN	7
ângulo de inclinação	LAMS	0
ângulo de saída ortogonal	GAMO	0
ângulo do corpo da ferramenta em relação à peça	BAWS	0
ângulo do corpo da ferramenta em relação à máquina	BAMS	0
ângulo máximo de usinagem em rampa	RMPX	90
Balanço máximo	OHX	71 mm
Balanço mínimo	OHN	46 mm
Código do material do corpo	BMC	Steel
Código do tamanho do assento da pastilha	SSC_M	16
Código do tamanho do assento da pastilha	SSC_N	.630
Código do tipo de fixação	MTP	clamp with screw through hole
Código para tipo entrada da refrigeração	CNSC	axial concentric and radial entry
Comprimento funcional	LF	130 mm
Comprimento total	OAL	130 mm
Comprimento util	LU	35 mm
Coolant exit supply type	CXST	both over and under the cutting edge
Direção da interface de adaptação da máquina	ADINTMS	Rectangular shank -metric: 25 x 25
Identificação da pastilha padrão	MIID	RCMT 16 06 MP
Largura da haste	B	25 mm
Largura funcional	WF	26.5 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	Rail interface ( RC1606MP )
Pressão de refrigeração	CP	150 mm
Propriedade antivibração	DPC	Não
Sensor embedded property	SEP	Não
Sentido	HAND	Direita
Tamanho da rosca da entrada para refrigeração	CNT	G 1/8-28
Tipo código de saída de refrigeração	CXSC	Axially concentric or off-center with nozzle, adjustable
Torque	TQ	6.4 mm
