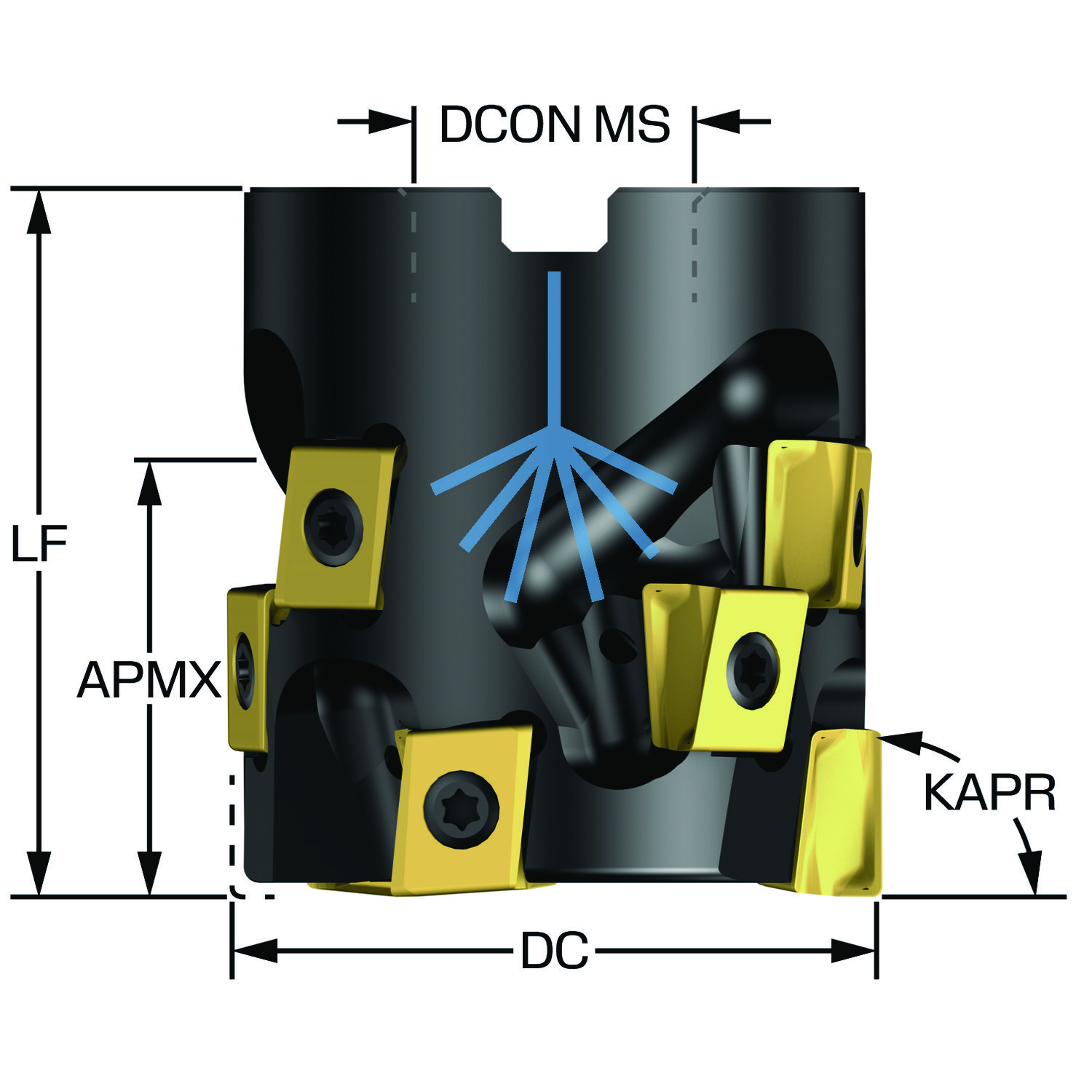

MS40-AR051R19-34M — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

MS40-AR051R19-34M

Corpo de Fresa CoroDrill® MS40 Long Edge para cantos a 90 graus

Fresa · diâmetro de corte 50,8 mm, comprimento funcional 55 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
MS40-AR051R19-34M
Código compactado
MS40-AR051R19-34M
Material ID
8637074
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,546 kg
EAN
7323228293270
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180806
Origem
US
Lançamento
30/11/2025
CoroPak de lançamento
26.1

Arquivos CAD

Itens inclusos

  • 9 × 5513 020-96 Parafuso da pastilha
  • 1 × 5680 084-15 Bit
  • 1 × 3212 030-608 Parafuso Allen

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 90
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 55 mm
Comprimento util LU 55 mm
Diâmetro da conexão DCONMS 19.05 mm
Diâmetro de corte DC 50.8 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — polegada: 3/4
Keyway width (metric) KWW 8.15 mm
Letra standard STDLET A
Número de pastilhas CICT_1 3
Número de pastilhas CICT_3 6
Número efetivo de arestas de corte na parte periférica ZEFP 3
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MS40 1306 (MS40-1306)
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_3 CoroMill MS40 1306 (MS40-1306)
Profundidade de corte máxima APMX 34 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 10400
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
