Adaptação · Adaptador rotativo
C5-A391.05C-19 150
Adaptador Coromant Capto® para fixação tipo árvore
Adaptador simétrico rotativo · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-A391.05C-19 150.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C5-A391.05C-19 150
- Código compactado
- C5-A391.05C-19150
- Material ID
- 6408318
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,146 kg
- EAN
- 26408318
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 73148213.stp
- STP detalhado 73148211.stp
- DXF 2D 73148212.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

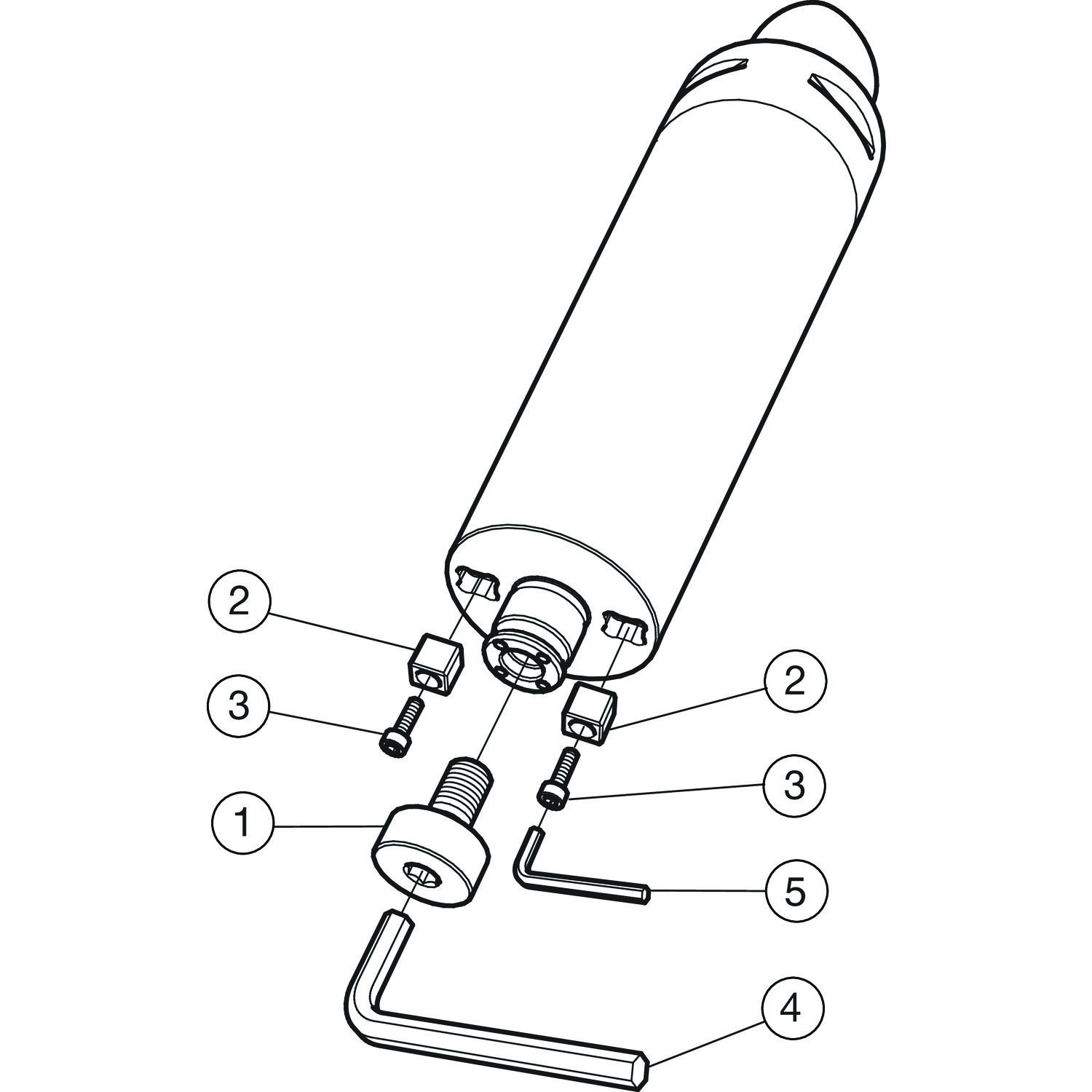

Itens inclusos
- 1 × 5512 065-07 Parafuso de montagem
- 1 × 5512 065-02 Parafuso de montagem
- 2 × 5631 013-01 Chaveta de arraste
- 2 × 8-32 X 3/8M Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 1.74 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 15 mm |
| Comprimento do corpo | LB_2 | 130 mm |
| Comprimento do corpo | LB_3 | 150 mm |
| Comprimento funcional | LF | 150 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro da conexão | DCONWS | 19.05 mm |
| Diâmetro do corpo | BD_1 | 43 mm |
| Diâmetro do corpo | BD_2 | 43 mm |
| Diâmetro do corpo | BD_3 | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C5 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — polegada: 3/4 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 16000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica em círculo |
| Torque | TQ | 25 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 104 no catálogo
A328-063Q19-13M Corpo de Fresa CoroMill® 328 para fresamento de canais
A345-051R19-13H Corpo de Fresa de facear CoroMill® 345 Recomendado
A345-051R19-13L Corpo de Fresa de facear CoroMill® 345
A345-051R19-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
A419-051R19-14M Corpo de Fresa de facear CoroMill® 419
A419-063R19-14L Corpo de Fresa de facear CoroMill® 419
A419-063R19-14M Corpo de Fresa de facear CoroMill® 419
A490-038R19-08H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-038R19-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-051R19-08H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-051R19-08L Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-051R19-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-051R19-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A490-051R19-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
A600-051R19-10H Corpo de Fresa de facear CoroMill® 600
A600-051R19-12H Corpo de Fresa de facear CoroMill® 600
A600-051R19-12HX Corpo de Fresa de facear CoroMill® 600
A600-051R19-12M Corpo de Fresa de facear CoroMill® 600
A600-063R19-12H Corpo de Fresa de facear CoroMill® 600
A600-063R19-12M Corpo de Fresa de facear CoroMill® 600
A690-051R19-1046H Corpo de Fresa CoroMill® 690 de aresta longa para cantos a 90 graus
MH20-AR051R19-08H Fresa de facear CoroMill® MH20
MH20-AR051R19-08M Fresa de facear CoroMill® MH20
MH20-AR063R19-08H Fresa de facear CoroMill® MH20
MH20-AR063R19-08M Fresa de facear CoroMill® MH20
MR20-AR051R19-13H CoroMill® MR20, cutter for profile milling
MR20-AR051R19-13L CoroMill® MR20, cutter for profile milling
MR20-AR051R19-13M CoroMill® MR20, cutter for profile milling
MR20-AR063R19-13H CoroMill® MR20, cutter for profile milling
MR20-AR063R19-13L CoroMill® MR20, cutter for profile milling
MR20-AR063R19-13M CoroMill® MR20, cutter for profile milling
MR20-AR063R19-16H CoroMill® MR20, cutter for profile milling
MR20-AR063R19-16M CoroMill® MR20, cutter for profile milling
MR80-AR051R19-12H Fresa de faceamento CoroMill® MR80
MR80-AR051R19-12M Fresa de faceamento CoroMill® MR80
MR80-AR063R19-12M Fresa de faceamento CoroMill® MR80
MS20-AR038R19-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-AR038R19-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-AR051R19-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-AR051R19-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-AR063R19-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-AR063R19-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS40-AR038R19-09M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-AR051R19-09M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-AR051R19-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-AR051R19-34M Corpo de Fresa CoroDrill® MS40 Long Edge para cantos a 90 graus
MS60-AR038R19-11H CoroMill® MS60, square shoulder milling cutter
MS60-AR038R19-11M CoroMill® MS60, square shoulder milling cutter
MS60-AR051R19-11H CoroMill® MS60, square shoulder milling cutter
MS60-AR051R19-11M CoroMill® MS60, square shoulder milling cutter
MS60-AR051R19-16H Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
MS60-AR051R19-16M Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
RA200-038R19-13H Corpo de Fresa de facear CoroMill® 200
RA200-038R19-13H-HD Corpo de Fresa de facear CoroMill® 200
RA200-038R19-13L Corpo de Fresa de facear CoroMill® 200
RA200-038R19-13M Corpo de Fresa de facear CoroMill® 200
RA210-051R19-09H Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-051R19-09M Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-063R19-09M Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-063R19-14H Corpo de Fresa de facear CoroMill® 210 Recomendado
RA210-063R19-14M Corpo de Fresa de facear CoroMill® 210 Recomendado
RA245-051R19-12H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-051R19-12L Corpo de Fresa de facear CoroMill® 245
RA245-051R19-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-063R19-12H Corpo de Fresa de facear CoroMill® 245 Recomendado
RA245-063R19-12L Corpo de Fresa de facear CoroMill® 245
RA245-063R19-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
RA300-051R19-13H Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-051R19-13M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-063R19-13H Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-063R19-13M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-063R19-16H Corpo de Fresa de facear CoroMill® 300 Recomendado
RA300-063R19-16M Corpo de Fresa de facear CoroMill® 300 Recomendado
RA365-051R19-S15H Corpo de Fresa de facear CoroMill® 365
RA365-063R19-S15H Corpo de Fresa de facear CoroMill® 365
RA365-063R19-S15M Corpo de Fresa de facear CoroMill® 365
RA390-038R19-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-038R19-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-051R19-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-18H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus
RA390-051R19-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-051R19-36H Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-051R19-36M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-051R19-43M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-051R19-54M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-051R19-57M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA390-051R19LW-11M CoroMill® 390, fresa para fresamento de cantos a 90 graus
RA390-063R19-11H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-11M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-18H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
RA390-063R19-43M Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
RA590-051R19S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA590-063R19S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
RA790-050R19S1-16M Corpo de Fresa CoroMill® 790 para cantos a 90 graus Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
5512 065-07
3021 011-140
