Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

A392.54505C4019040 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

A392.54505C4019040

Adaptador BIG-PLUS CAT-V para fixaçao tipo árvore

Adaptador simétrico rotativo · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A392.54505C4019040
Código compactado
A392.54505C4019040
Material ID
6078825
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,096 kg
EAN
26078825
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

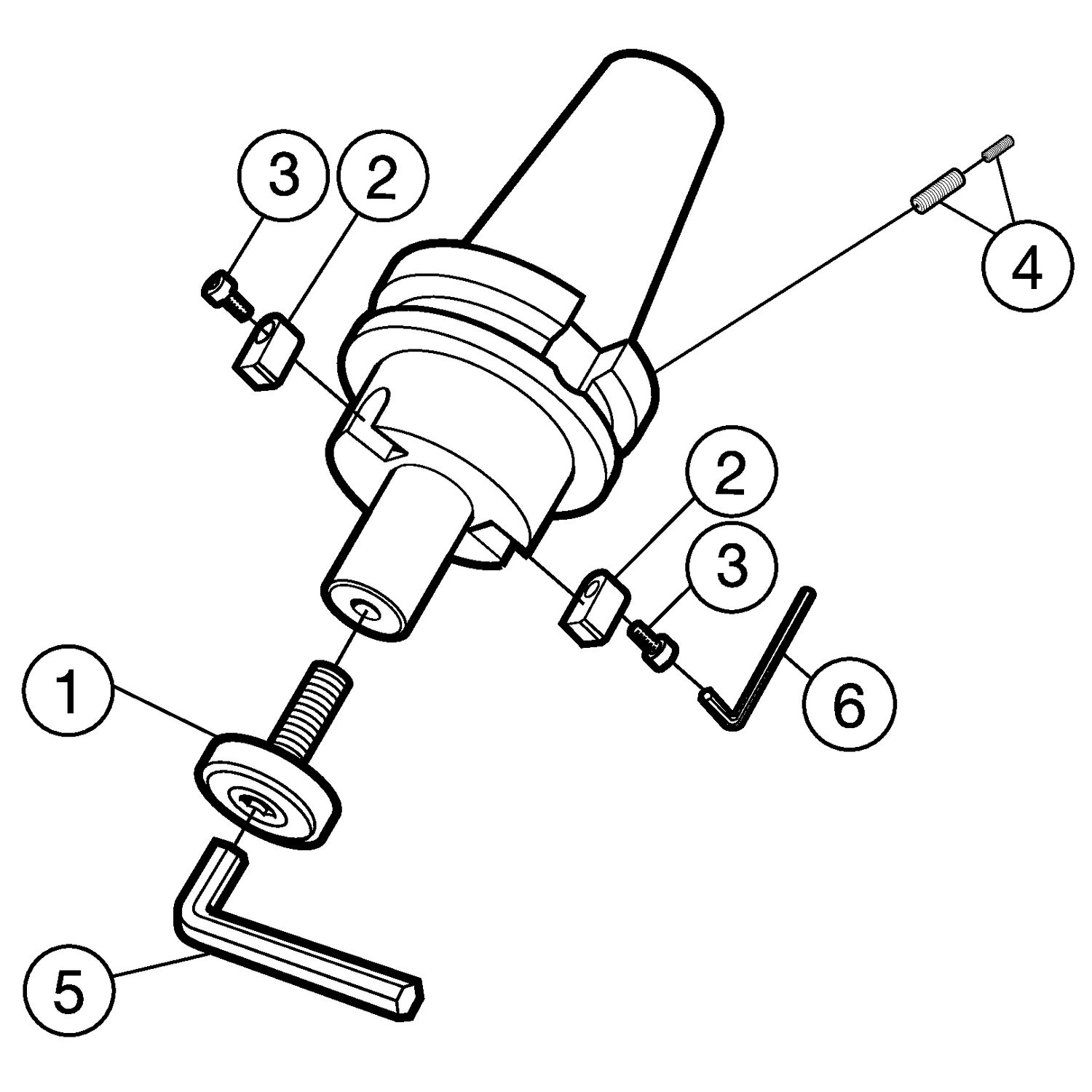

Itens inclusos

  • 1 × 5512 065-02 Parafuso
  • 1 × 5512 065-07 Parafuso
  • 2 × 5631 013-01 Chaveta de arraste
  • 2 × 8-32 X 3/8M Parafuso
  • 2 × 5643 017-01M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

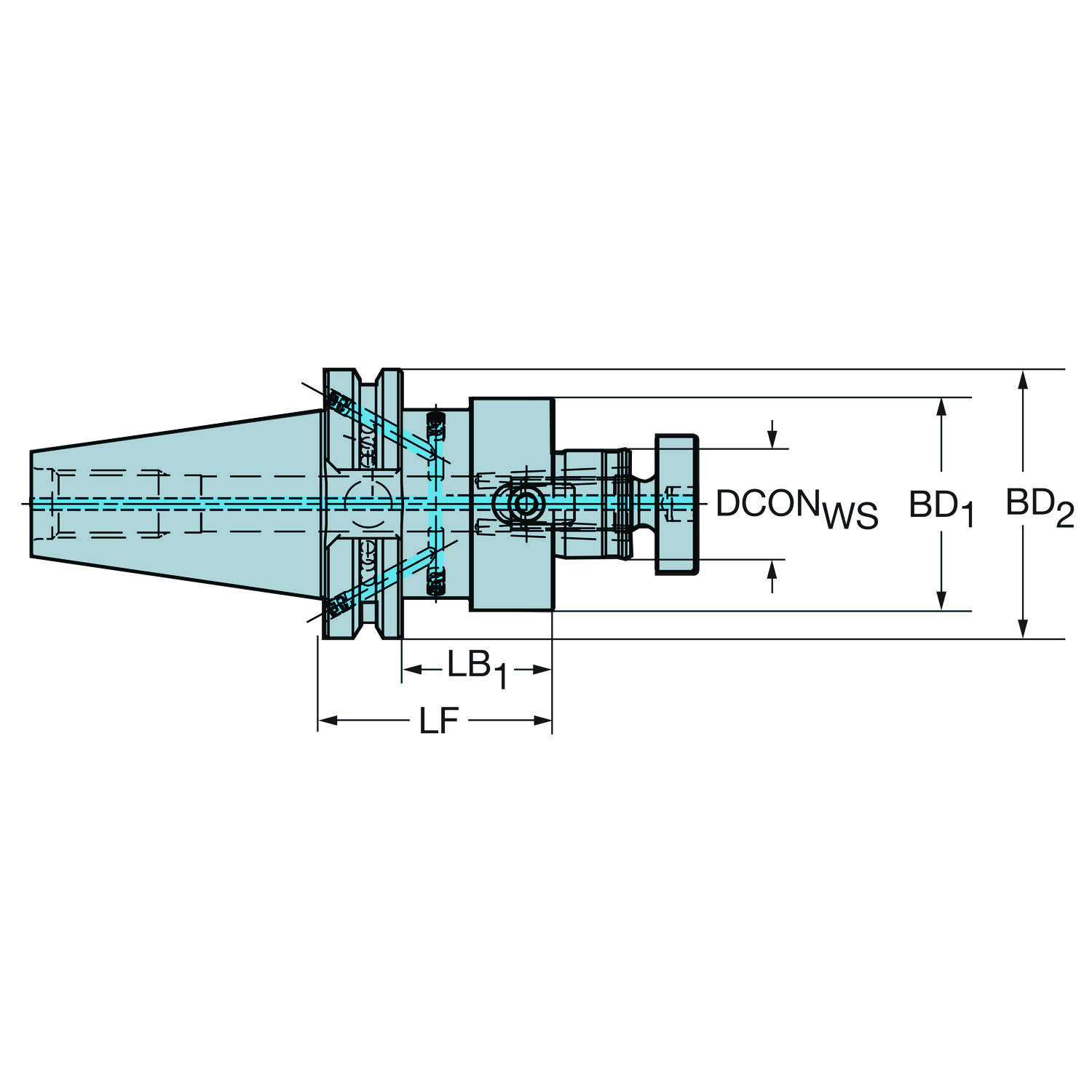

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento do corpo LB_1 20.9 mm
Comprimento do corpo LB_2 40 mm
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONWS 19.05 mm
Diâmetro do corpo BD_1 44.5 mm
Diâmetro do corpo BD_2 63.5 mm
Direção da interface de adaptação da máquina ADINTMS BIG+/CAT-V -AD/B central/refrigeração pelo flange - CAT-V40
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — polegada: 3/4
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Polegada 5/8"-11
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 25 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
