Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

AA3B05-50 19 038 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

AA3B05-50 19 038

Adaptador CAT-V para fixação tipo árvore

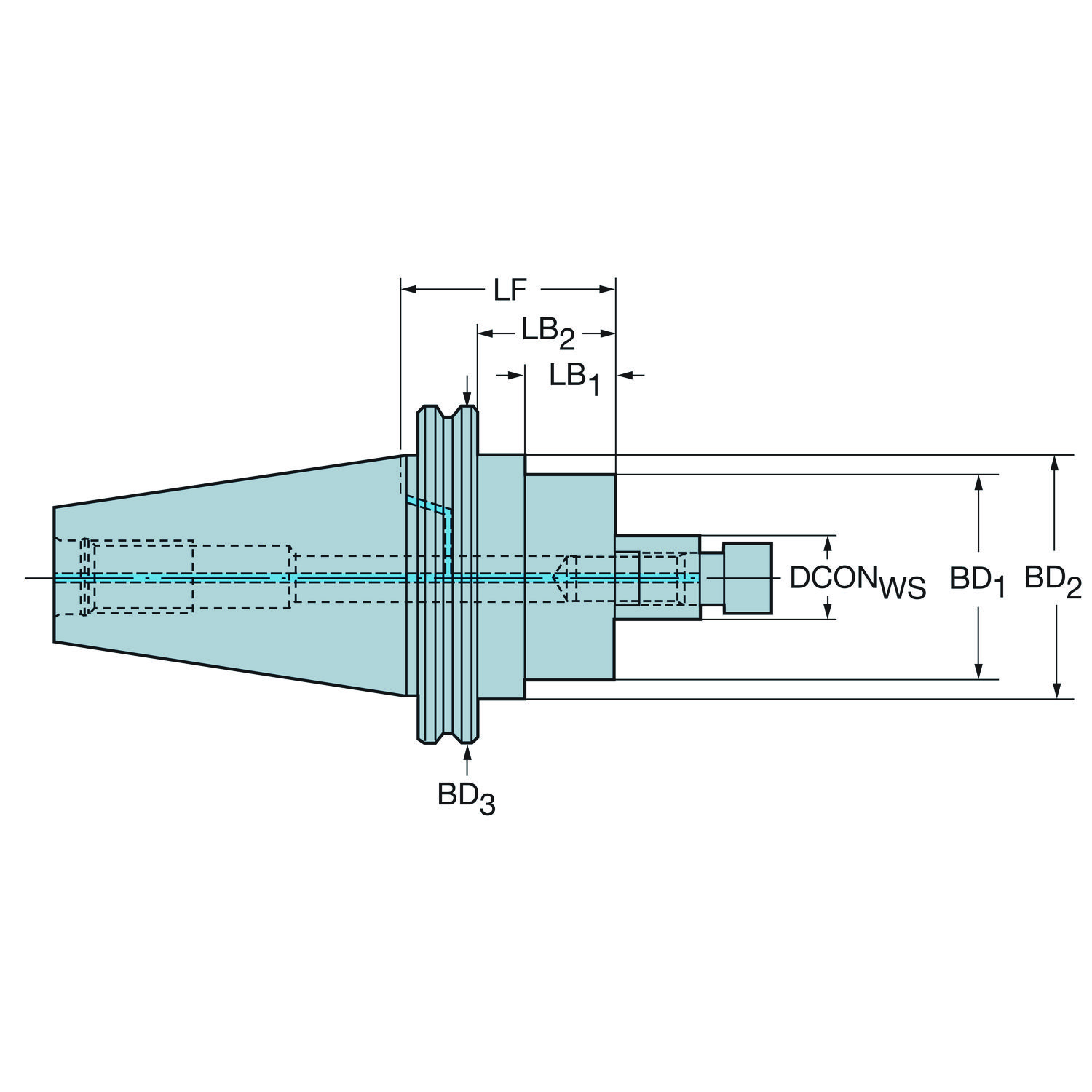

Adaptador simétrico rotativo · comprimento funcional 38,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
AA3B05-50 19 038
Código compactado
AA3B05-5019038
Material ID
5721120
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,2 kg
EAN
12333156
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SI
Lançamento
08/10/2007
CoroPak de lançamento
09.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 030-606 Parafuso central
  • 1 × 3214 010-355 Parafuso de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Ângulo de conicidade BHTA_3 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento do corpo LB_1 1.48 mm
Comprimento do corpo LB_2 18.29 mm
Comprimento do corpo LB_3 38.1 mm
Comprimento funcional LF 38.1 mm
Diâmetro da conexão DCONWS 19.05 mm
Diâmetro do corpo BD_1 44.5 mm
Diâmetro do corpo BD_2 69.85 mm
Diâmetro do corpo BD_3 98.42 mm
Direção da interface de adaptação da máquina ADINTMS CAT-V -AD/B central/refrigeração pelo flange - CAT-V50
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — polegada: 3/4
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 12000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Polegada 1"-8
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 25 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
