CRSNR 2525M 12-ID

Ferramentas · Turning Indexable

CRSNR 2525M 12-ID

Porta Ferramenta convencional T-Max® para torneamento

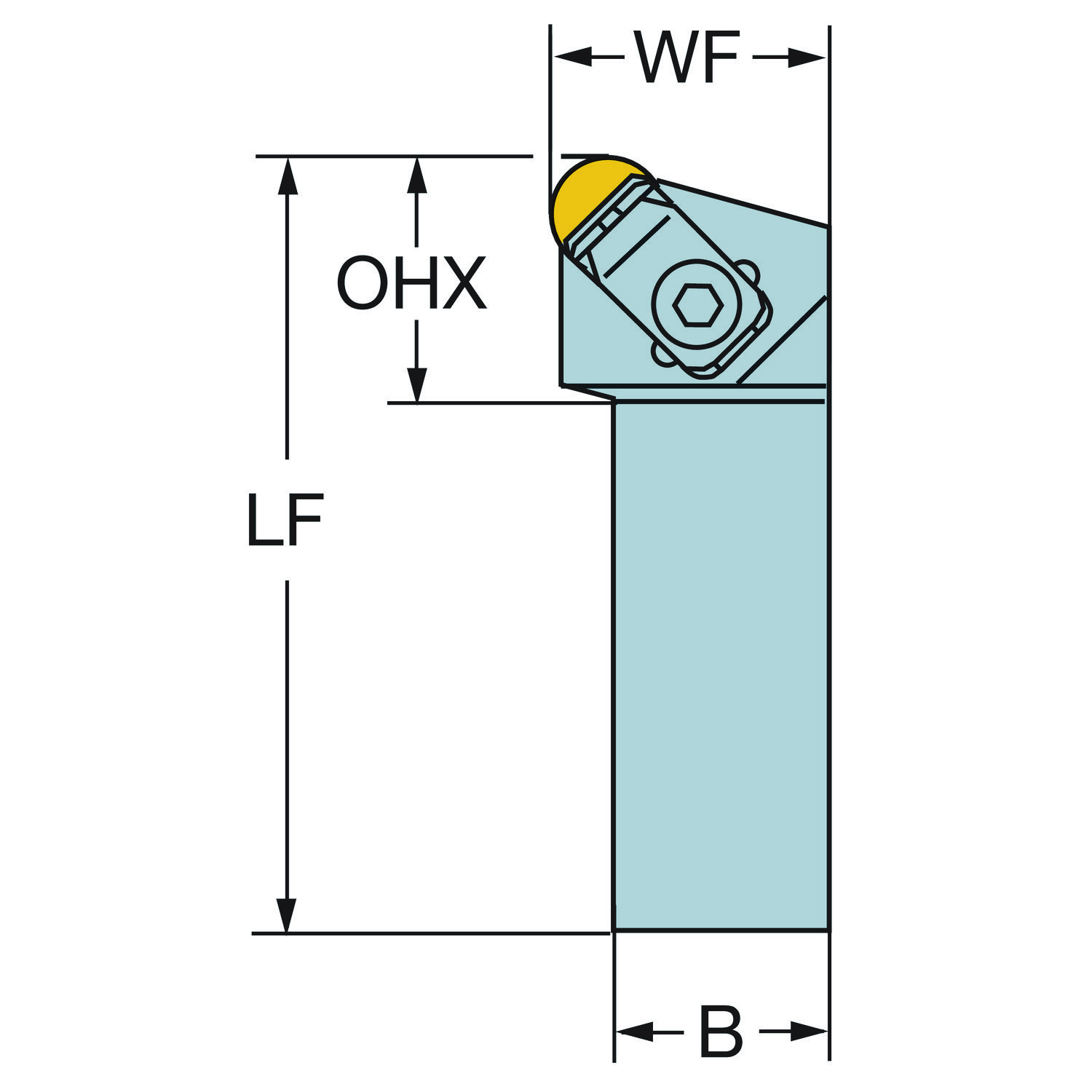

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$1.307,35 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
CRSNR 2525M 12-ID
Código compactado
CRSNR2525M12-ID
Material ID
5725975
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
757.0 Gram
EAN
10299774
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
DE
Lançamento
07/09/1987
CoroPak de lançamento
87.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25 mm
Altura funcional HF 25 mm
ângulo de folga principal AN 0
ângulo de inclinação LAMS -6
ângulo de saída ortogonal GAMO -6
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0

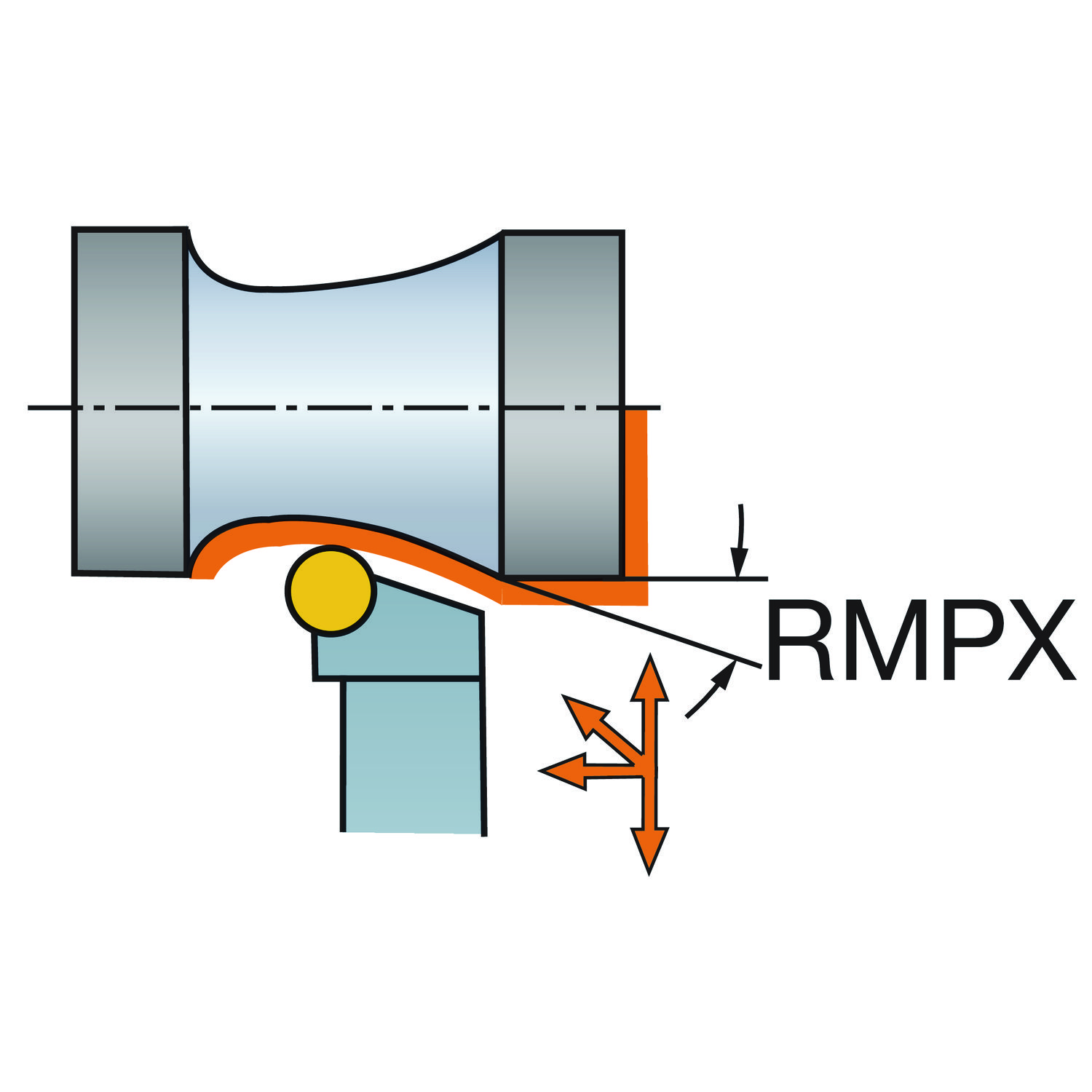

ângulo máximo de usinagem em rampa RMPX 12
Balanço máximo OHX 28 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento de fixação LSCMS 122 mm
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 25 x 25
Identificação da pastilha padrão MIID RNG 45
Largura da haste B 25 mm
Largura funcional WF 32 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER inch RNGN 120700
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 7.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
