CP-25BR-2020-11

CoroTurn® Prime, ferramenta convencional para torneamento

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja Descontinuado

Entrega imediata

R$819,06 a unidade. Prazo e condições da loja Hailtools.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

CP-25BR-2020-12 — Porta Ferramenta convencional CoroTurn® Prime para torneamento

Não é compatível com pastilhas relacionadas ao produto original.

Dados principais

Código ISO
CP-25BR-2020-11
Código compactado
CP-25BR-2020-11
Material ID
7182454
Família
Ferramentas
Tipo
Turning Indexable
Peso unitário (kg)
359 Gram
EAN
7323221482862
UNSPSC
27112809
eCl@ss 13
21181001
Lançamento
20/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

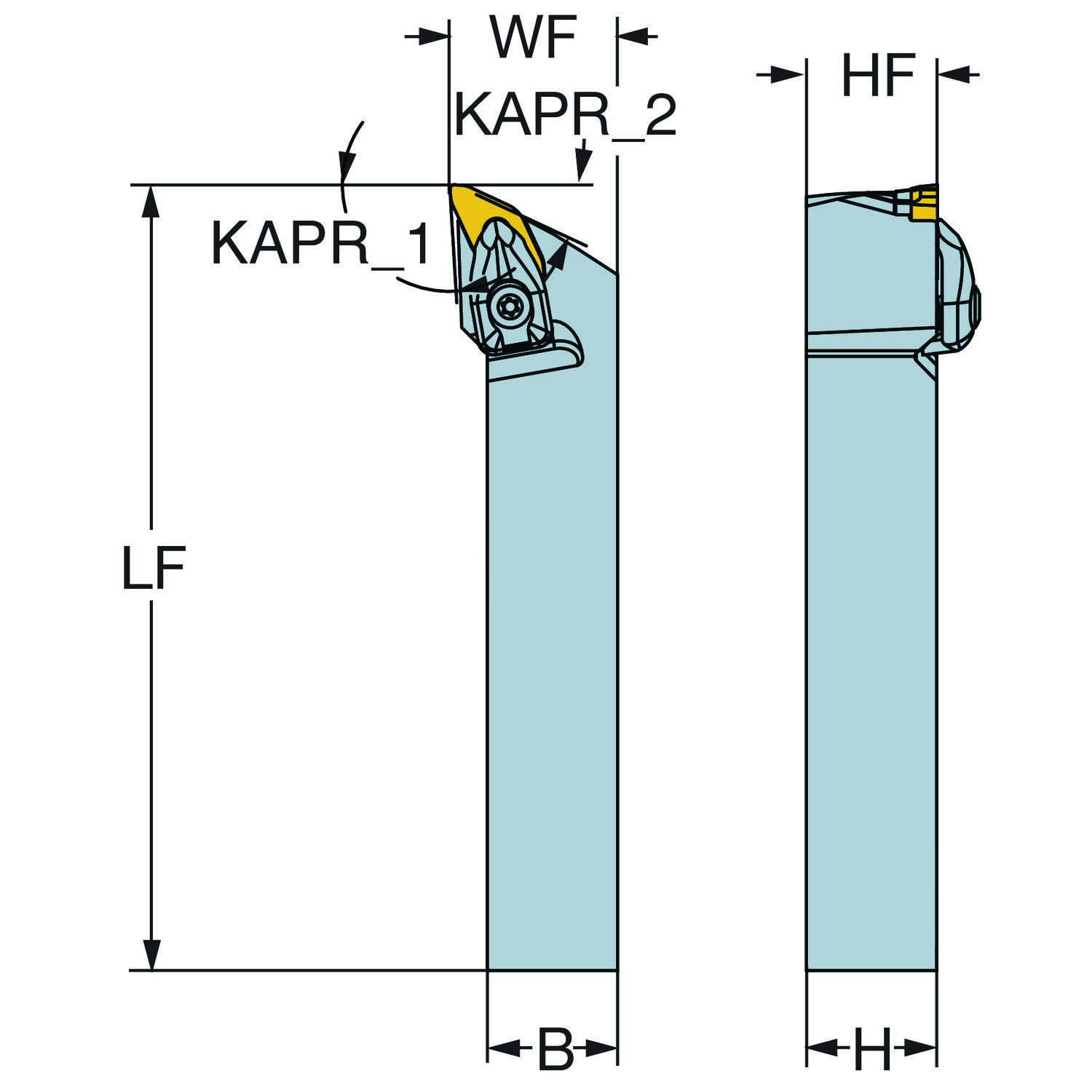

Altura da haste H 20 mm
Altura funcional HF 20 mm
ângulo da aresta de corte da ferramenta KAPR_1 95
ângulo da aresta de corte da ferramenta KAPR_2 25
ângulo de ataque da ferramenta PSIR -5
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0

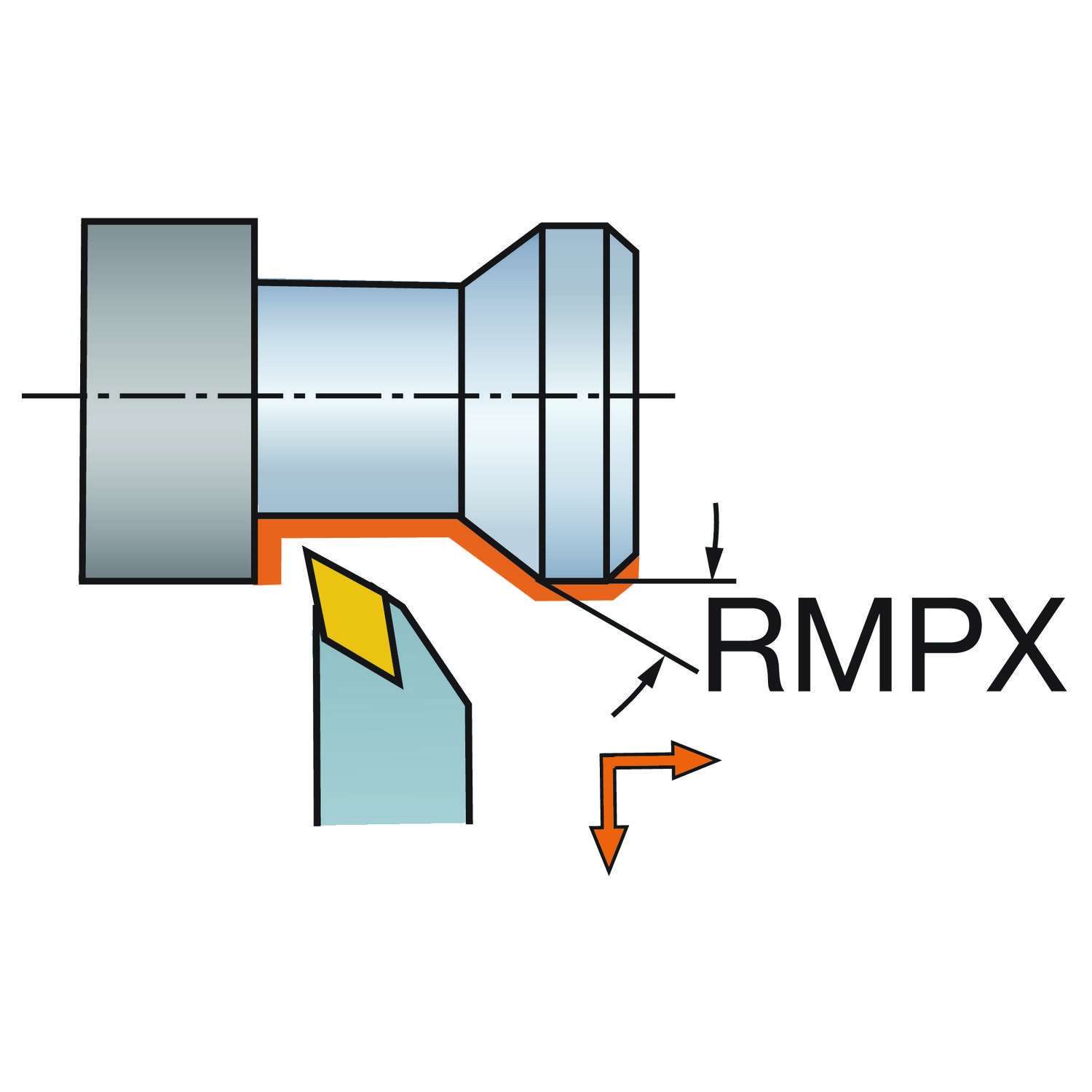

ângulo máximo de usinagem em rampa RMPX 23
Balanço máximo OHX 40 mm
Balanço mínimo OHN 37.88 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M CP-B11
Código do tamanho do assento da pastilha SSC_N CP-B11
Código do tipo de fixação MTP clamp on top of insert and into hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento de fixação LSCMS 87.12 mm
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 20 x 20

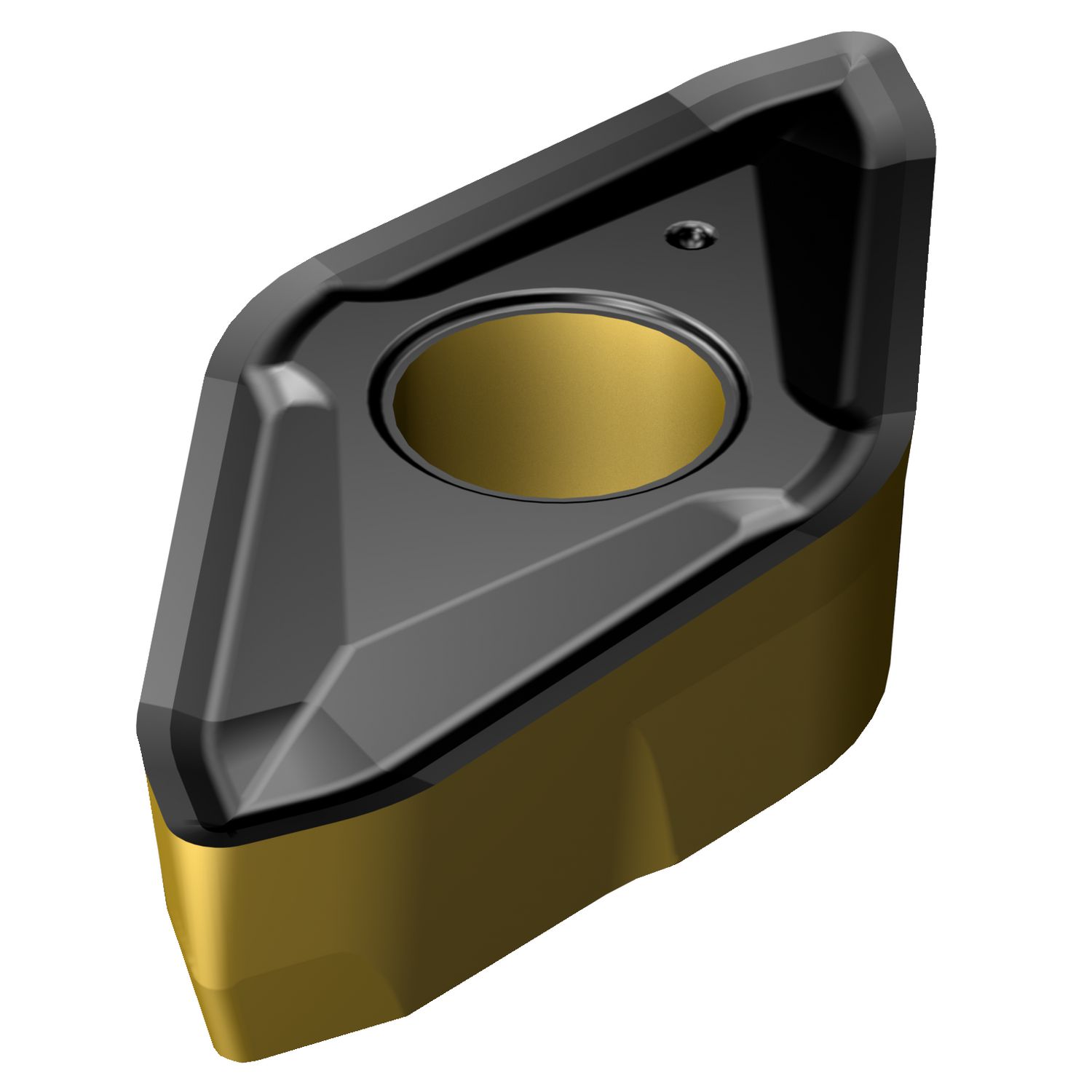

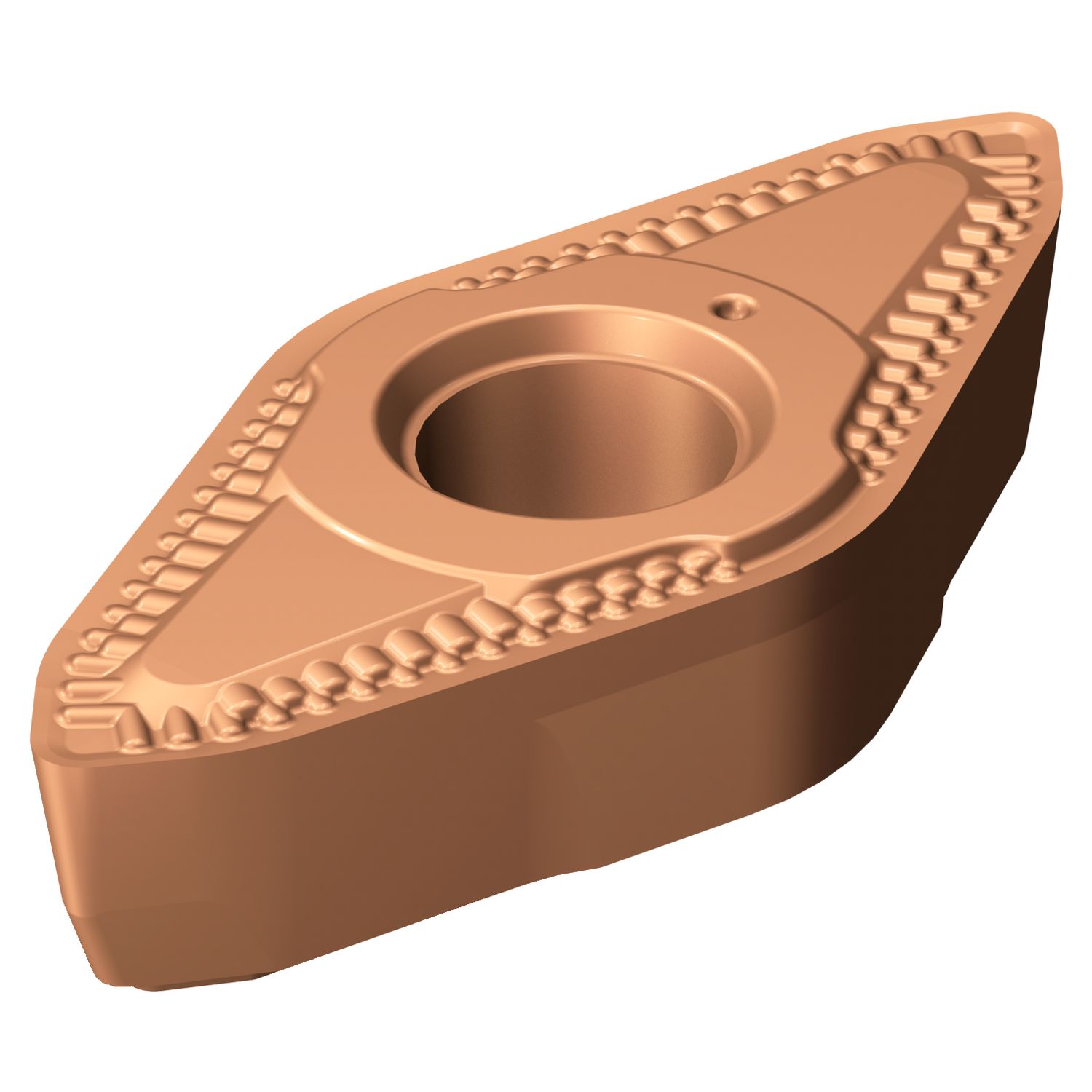

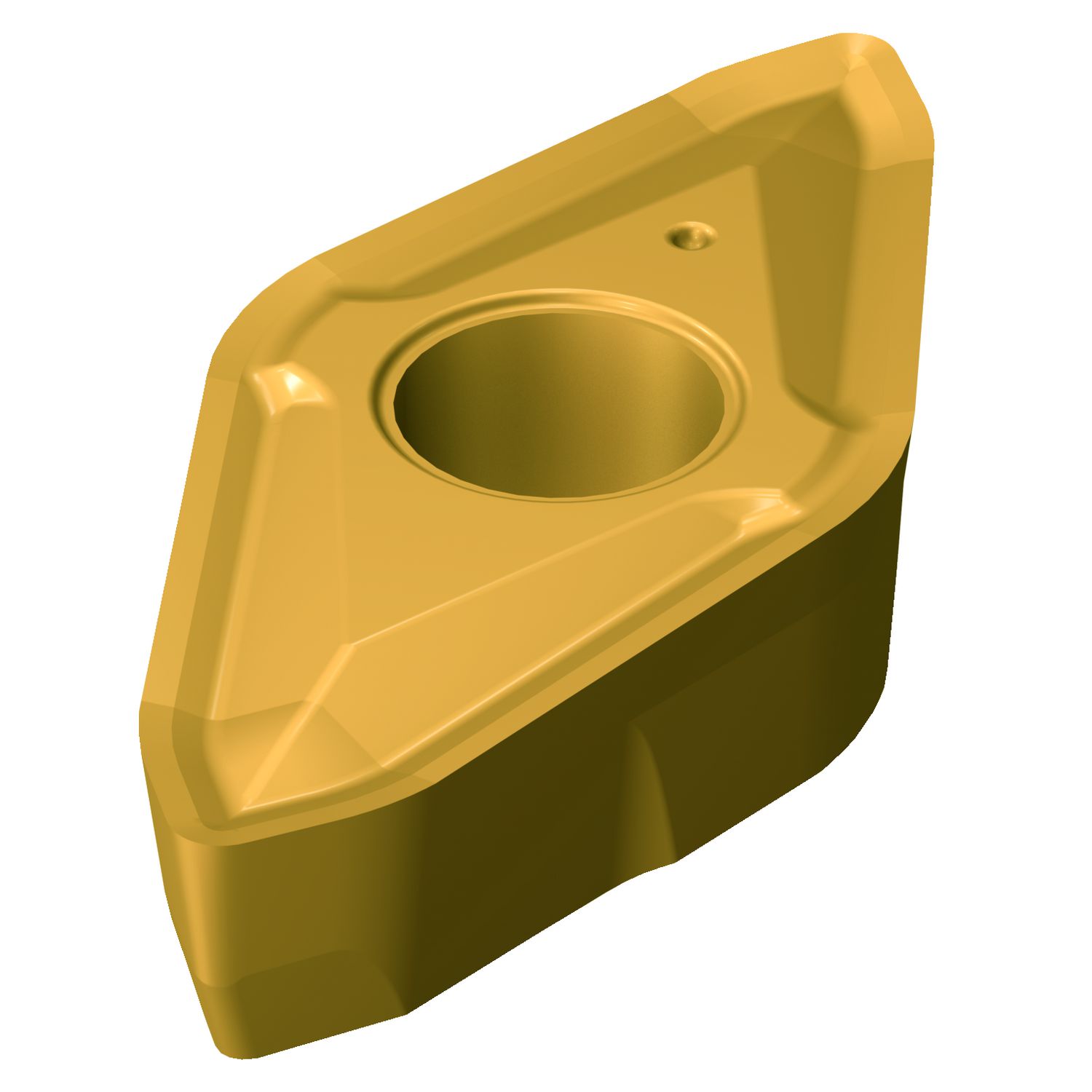

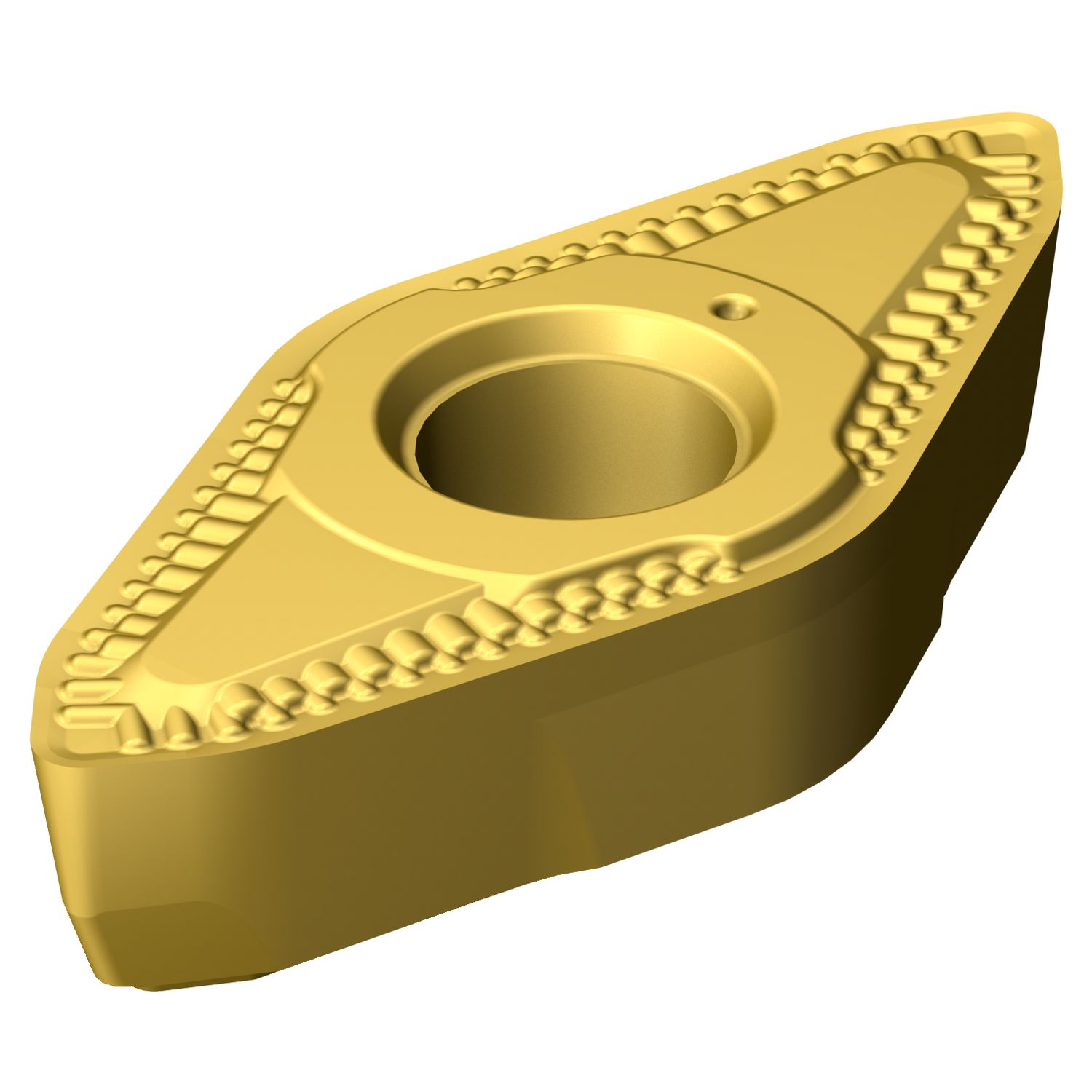

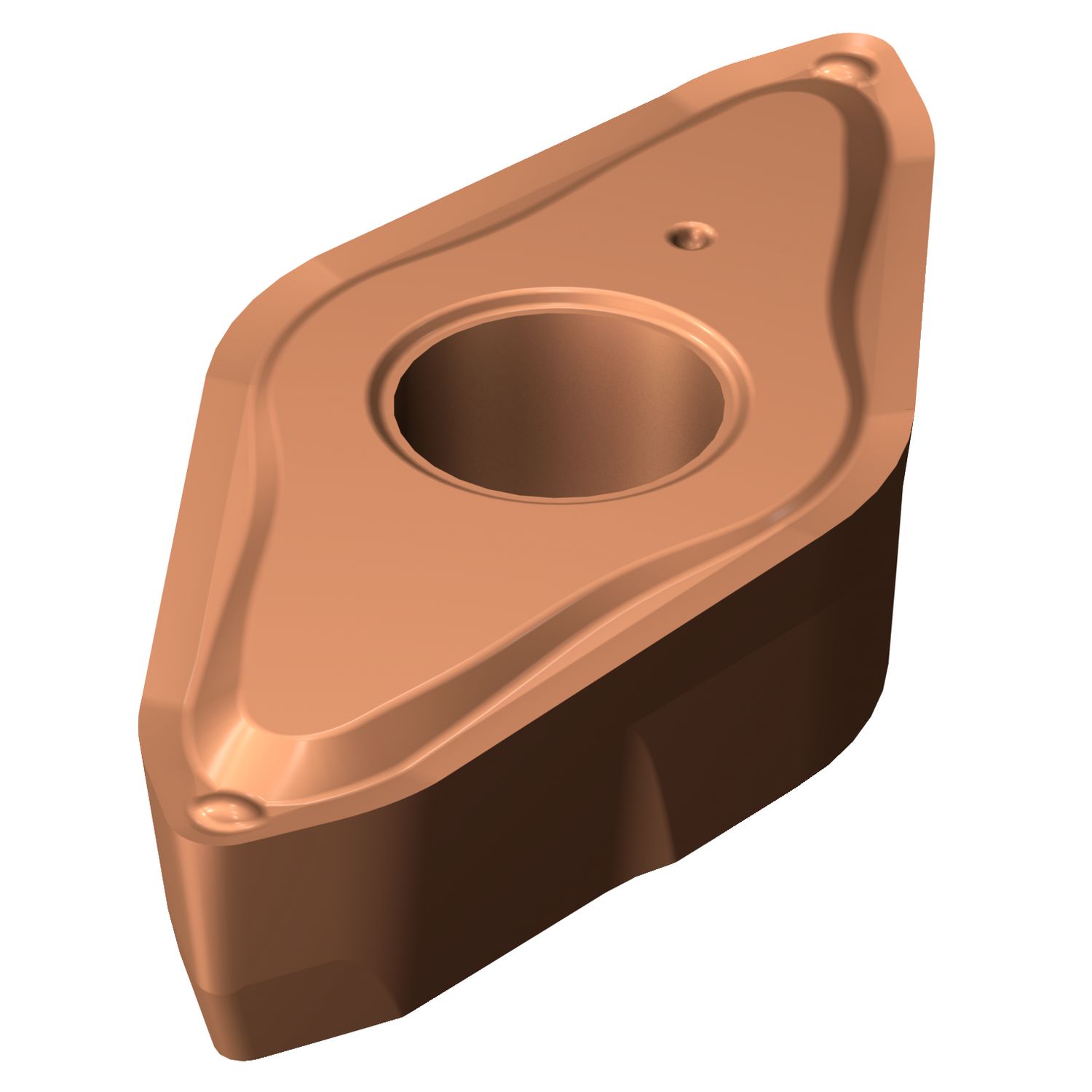

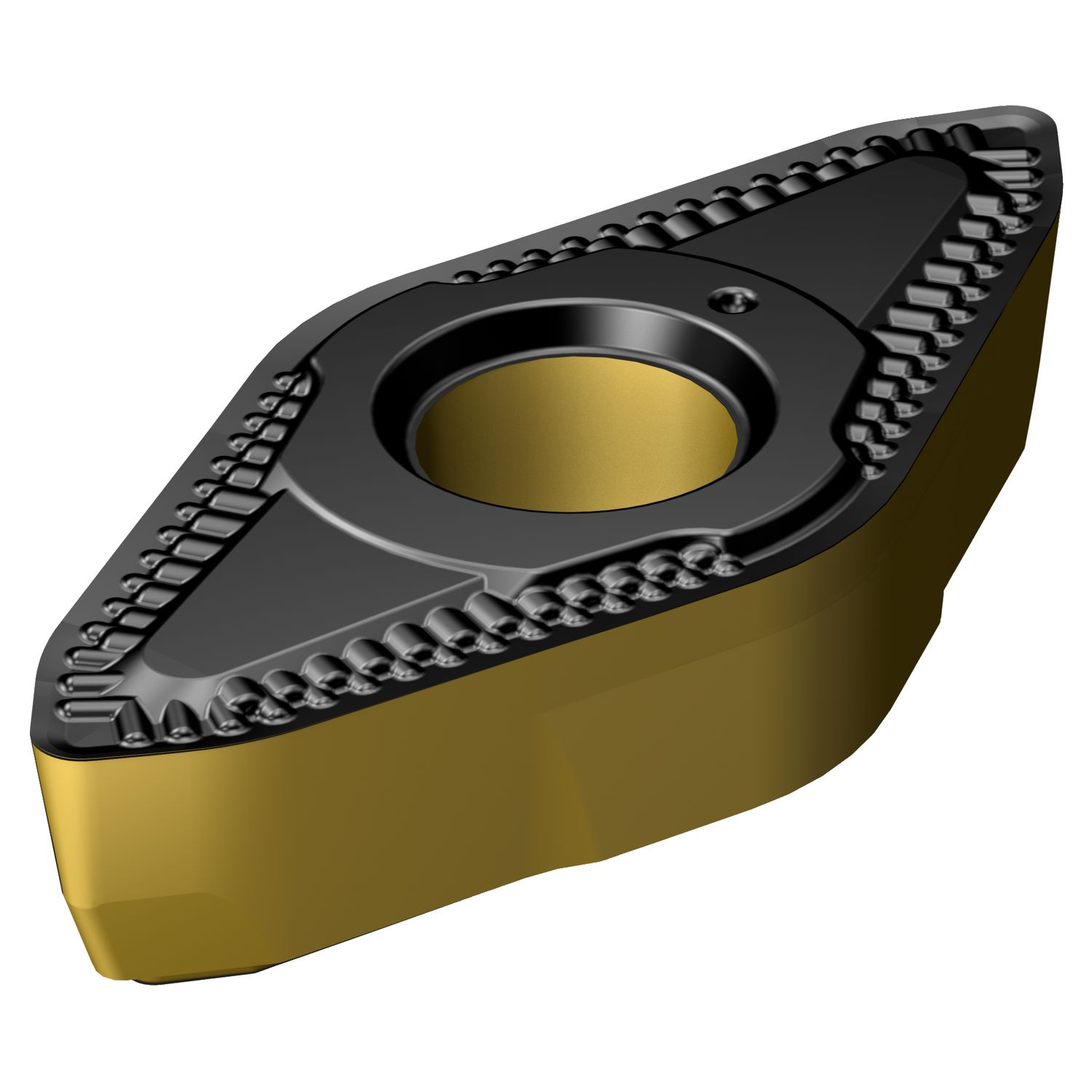

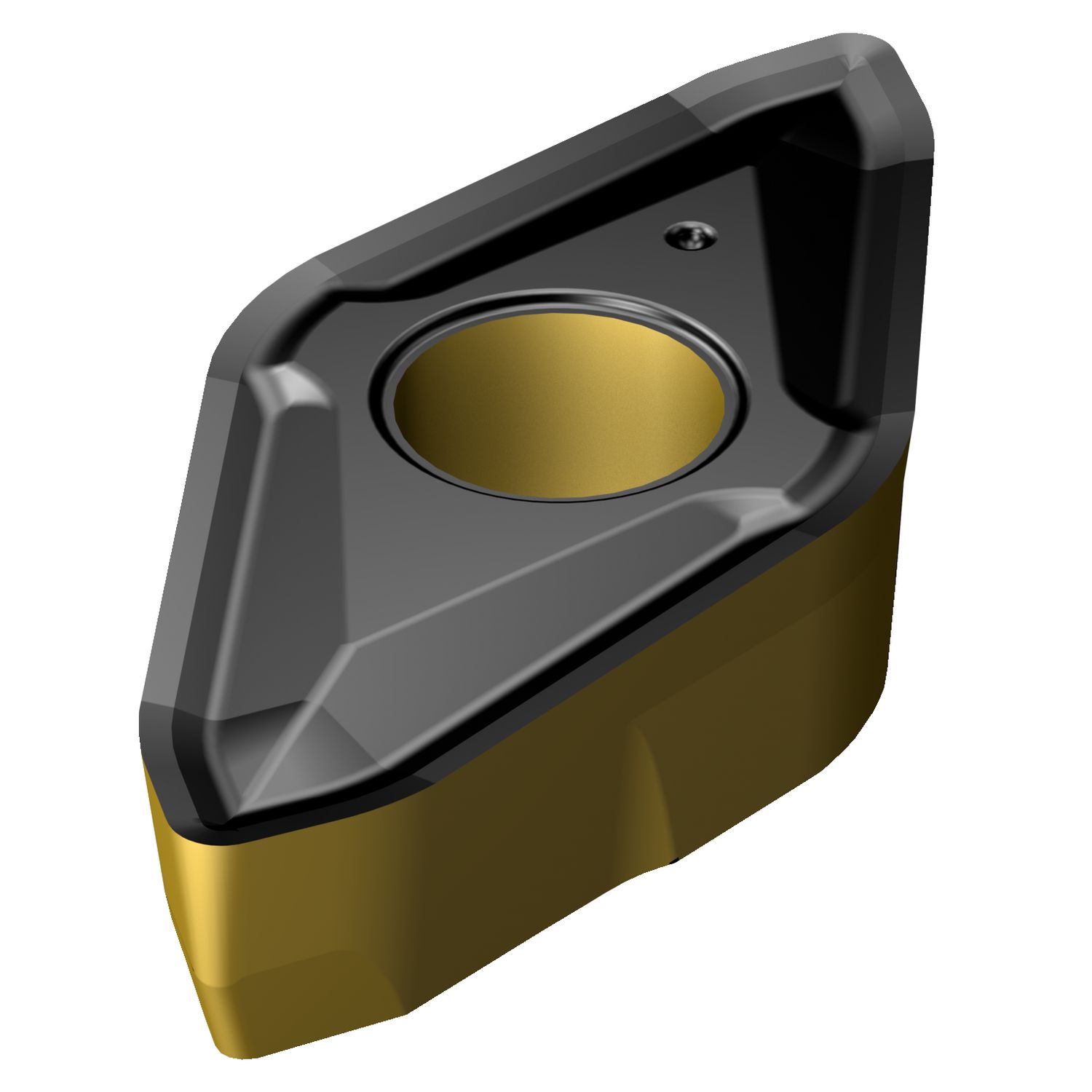

Identificação da pastilha padrão MIID CP-B1108
Insert included angle EPSR 80
Largura da haste B 20 mm
Largura funcional WF 25 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn PRIME CP-B (CP-B1108)
Peso do item WT 0.359 kg
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 4 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
