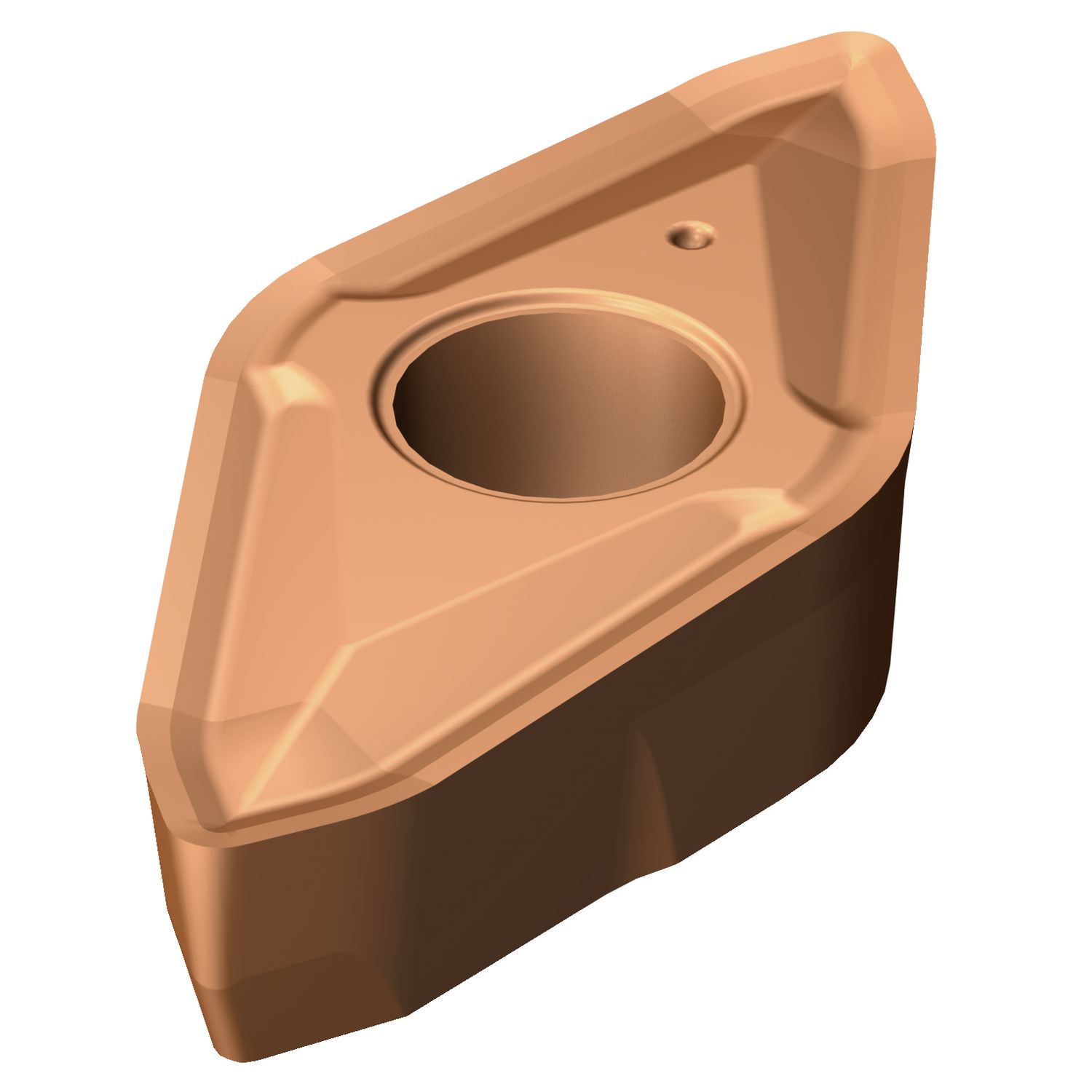

Foto do produto
Pastilhas · Pastilha de torneamento — geral
CP-B1108-L4 4325
CoroTurn® Prime, pastilha para torneamento
Pastilha conceito · classe 4325 com cobertura CVD · círculo inscrito 11 mm, raio de ponta 0,8 mm, espessura 5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Sem reposição Classe 4325 Preço na loja
A fábrica não repõe mais o item; vale o que houver em estoque.
Indicada em 1º lugar para: P (aço)
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para CP-B1108-L4 4325.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroTurn Prime · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- CP-B1108-L4 4325
- Código compactado
- CP-B1108-L44325
- Material ID
- 7577279
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 4325
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 8,634 g
- EAN
- 7323223779618
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Lançamento
- 22/09/2018
- CoroPak de lançamento
- 18.2
Arquivos CAD
- STP básico 73918635.stp
- STP detalhado 73918636.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.448 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 340 m/min
- Avanço por rotação
- 0,5 mm/r
- Profundidade de corte
- 1,5 mm
- Espessura máxima do cavaco
- 0,21 mm/r
- Vida da ferramenta
- 1.200 s
Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos
Torneamento geral · Ângulo de posição 25°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 340 (295 – 375) | 0,5 (0,3 – 0,8) | 0,21 (0,12 – 0,34) | 1,5 (0,5 – 4) | 1.200 s |
Torneamento geral · Ângulo de posição 95°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 340 (295 – 375) | 0,21 (0,13 – 0,34) | 0,21 (0,12 – 0,34) | 2 (0,5 – 3) | 1.200 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 6 |
| Ângulo de saída da pastilha | GAN | 8 |
| Classe | GRADE | 4325 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Furo de fixação cilíndrico |
| Código do tamanho do assento da pastilha | SSC_M | CP-B11 |
| Código do tamanho do assento da pastilha | SSC_N | CP-B11 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | L4 |
| Diâmetro do círculo inscrito | IC | 11 mm |
| Diâmetro do furo de fixação | D1 | 5.16 mm |
| Espessura da pastilha | S | 5 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroTurn PRIME CP-B11 |
| Número de arestas de corte | CEDC | 2 |
| Peso do item | WT | 0.008634 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HC |
| Tipo de operação | CTPT | Acabamento |
