SL-CP-25BR-40-11B

Ferramentas · Turning Indexable

SL-CP-25BR-40-11B

CoroTurn® Prime, cabeça para torneamento

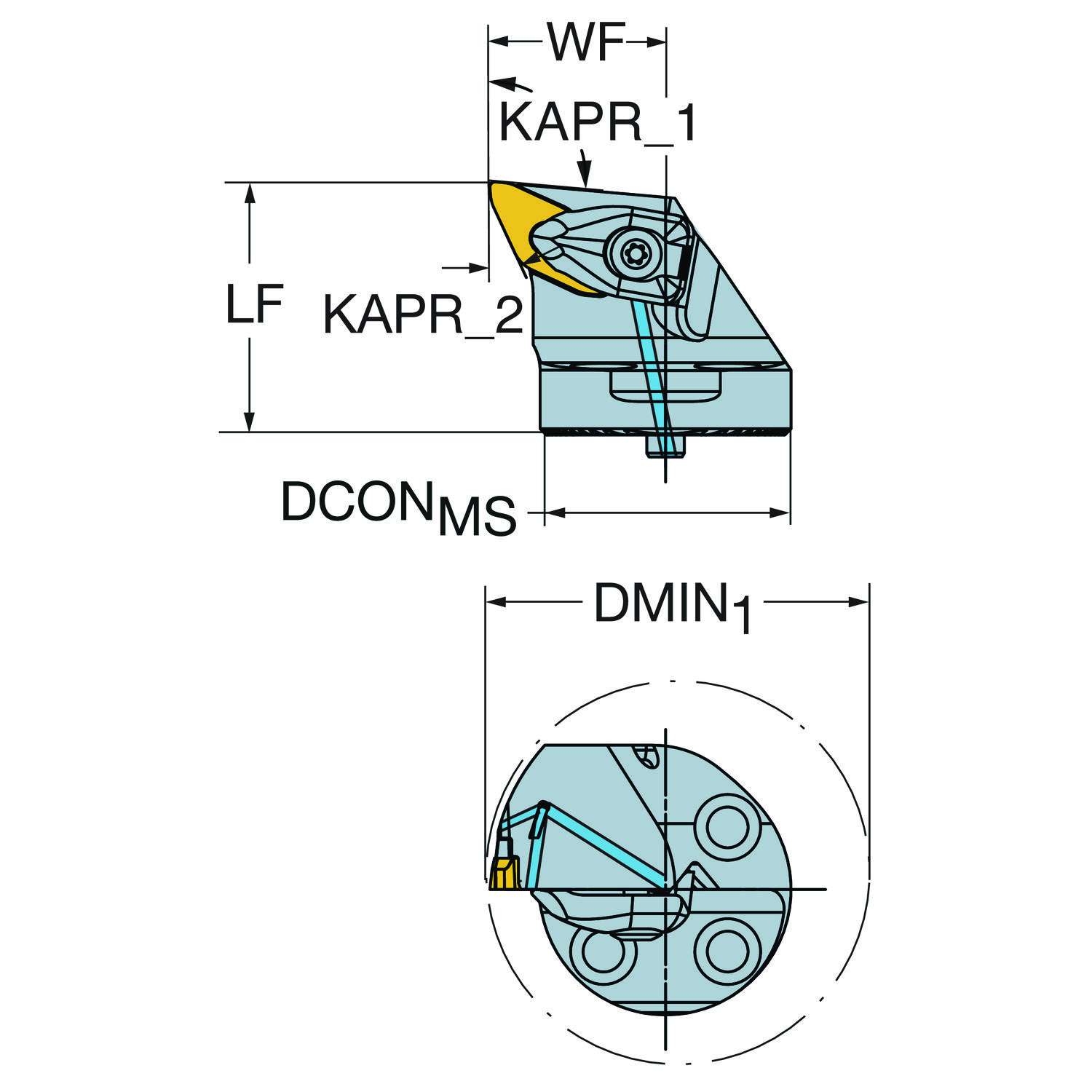

Ferramenta para torneamento · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

SL-CP-25BR-40-12B — Cabeça CoroTurn® Prime para torneamento

Não é compatível com pastilhas relacionadas ao produto original.

Dados principais

Código ISO
SL-CP-25BR-40-11B
Código compactado
SL-CP-25BR-40-11B
Material ID
7477757
Família
Ferramentas
Tipo
Turning Indexable
Peso unitário (kg)
190 Gram
EAN
7323223335715
UNSPSC
27112809
eCl@ss 13
21181010
Lançamento
19/01/2018
CoroPak de lançamento
18.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 95
ângulo da aresta de corte da ferramenta KAPR_2 25
ângulo de ataque da ferramenta PSIR -5
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 23
Balanço máximo OHX 40 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M CP-B11
Código do tamanho do assento da pastilha SSC_N CP-B11
Código do tipo de fixação MTP clamp on top of insert and into hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 40 mm
Comprimento total OAL 43.8 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro mínimo do furo DMIN_1 90 mm
Direção da interface de adaptação da máquina ADINTMS SL head (screw mounted) -size 40
Identificação da pastilha padrão MIID CP-B1108
Insert included angle EPSR 80
Largura funcional WF 28 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn PRIME CP-B (CP-B1108)
Peso do item WT 0.19 kg
Pressão de refrigeração CP 70 bar
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 4 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
