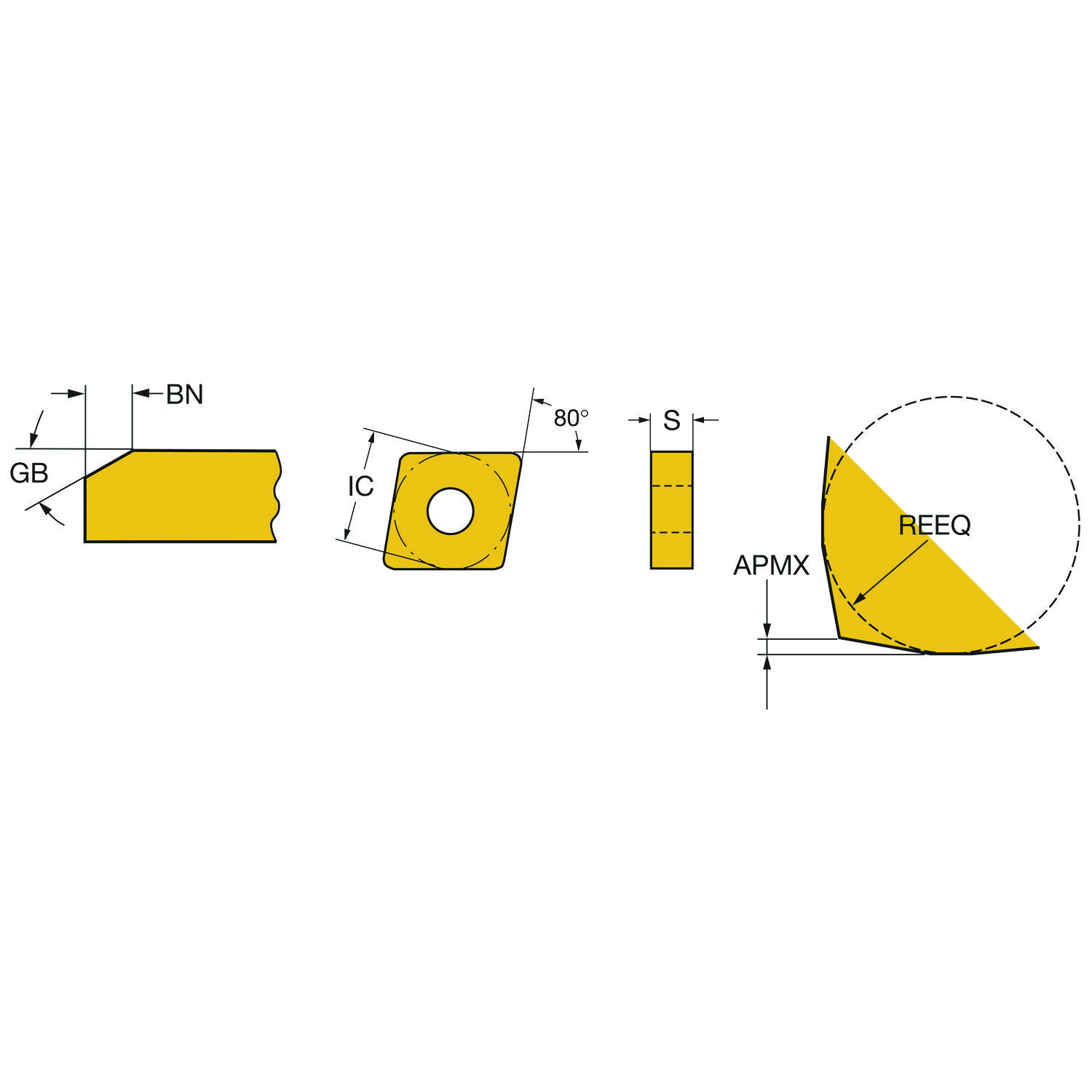

Desenho dimensional

Pastilhas · Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora

CNGX1204L025-18AXA 7025

Pastilha T-Max® P para torneamento

Pastilha para torneamento para aços endurecidos (ISO H) · classe 7025 com cobertura Uncoated Grade · círculo inscrito 12,7 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7025

Indicada em 1º lugar para: H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: CNGX1204L025-18AXA 7025
Código compactado: CNGX1204L025-18AXA7025
Material ID: 5725208
Família: Pastilhas
Tipo: Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
Classe: 7025
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 4,46 g
EAN: 12455085
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182003
Origem: PL
Lançamento: 08/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 115 m/min
Avanço por rotação: 0,35 mm/r
Profundidade de corte: 0,2 mm
Espessura máxima do cavaco: 0,35 mm/r
Vida da ferramenta: 900 s

Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 95°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	115 (105 – 130)	0,35 (0,25 – 0,45)	0,35 (0,25 – 0,45)	0,2 (0,07 – 0,25)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	80
Ângulo de folga principal	AN	0
Chanfro de canto	KCH	86
Classe	GRADE	7025
Código de condições da aresta de corte	CECC	Chanfrada e arredondada
Código de montagem da pastilha	IFS	Furo de fixação cilíndrico
Código do formato da pastilha	SC	Rômbica 80°
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	1/2
Comprimento da aresta alisadora	BS	0.8 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	XA
Diâmetro do círculo inscrito	IC	12.7 mm
Diâmetro do furo de fixação	D1	5.16 mm
Espessura da pastilha	S	4.76 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CN1204 ( 80° somente)
ISO Cutting Tool Material	ISOMAT	CBN de baixo teor
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Número de arestas de corte	CEDC	4
Profundidade de corte máxima	APMX	0.25 mm
Propriedade da aresta Wiper	WEP	Sim
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Dupla face
Raio do canto	RE	0 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
