Ferramentas · Ferramenta multifuncional de tornear

C5-TB-CN12CN12-075

Porta Ferramenta multifuncional CoroPlex™ TB para torneamento

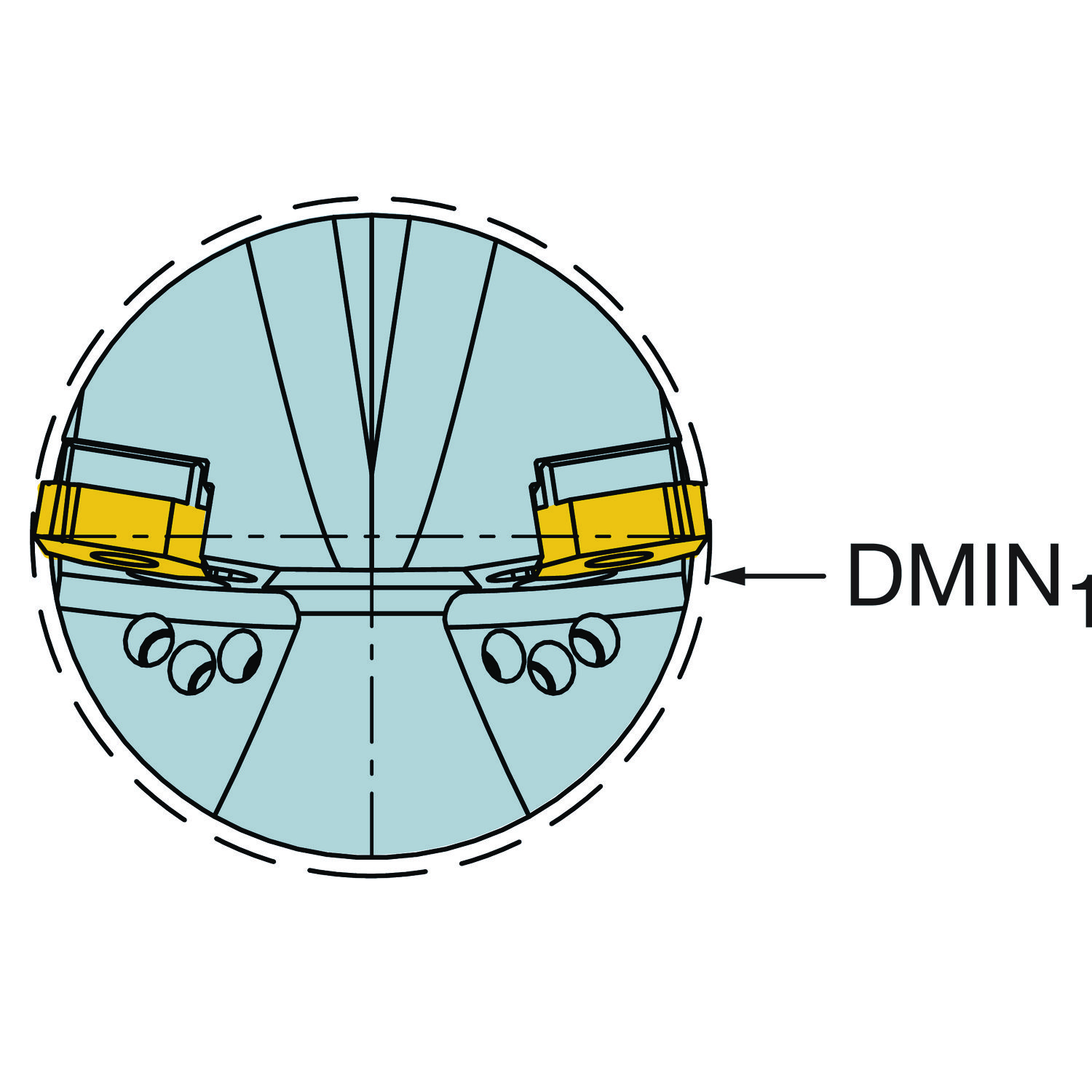

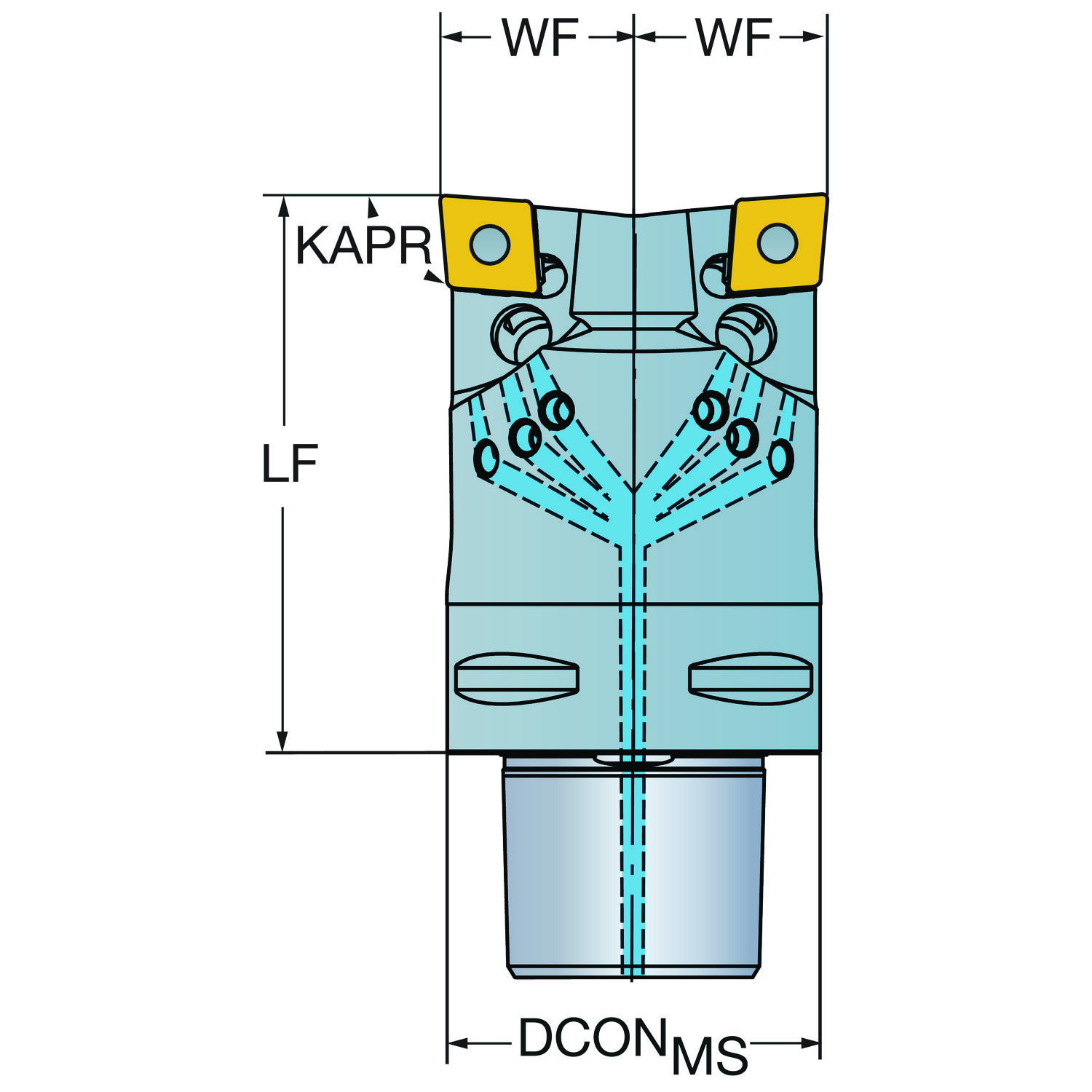

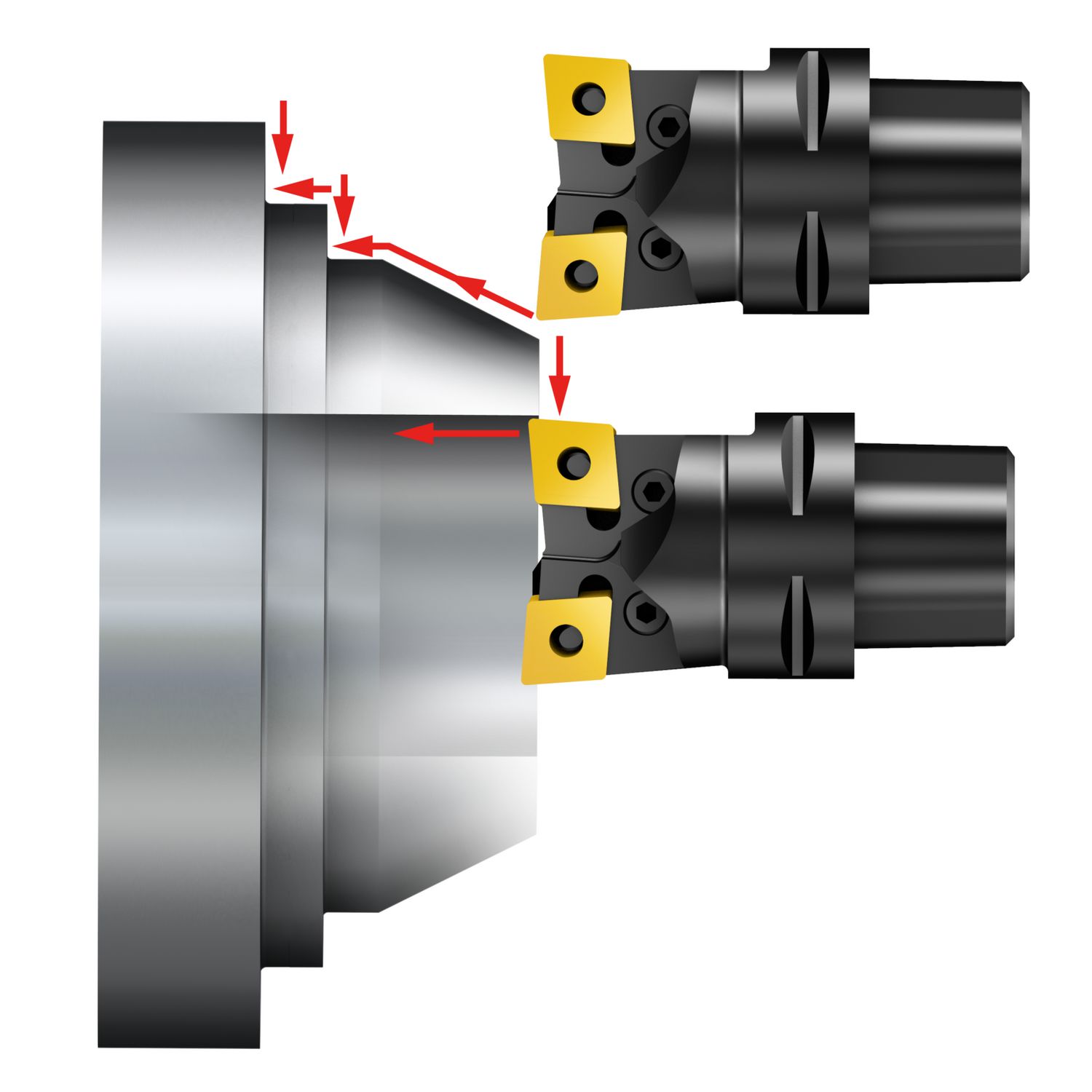

Ferramenta multifuncional. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C5-TB-CN12CN12-075
Código compactado
C5-TB-CN12CN12-075
Material ID
6224927
Família
Ferramentas
Tipo
Ferramenta multifuncional de tornear
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,053 kg
EAN
26224927
NCM
846693
UNSPSC
27112809
eCl@ss 13
21181010
Origem
DE
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

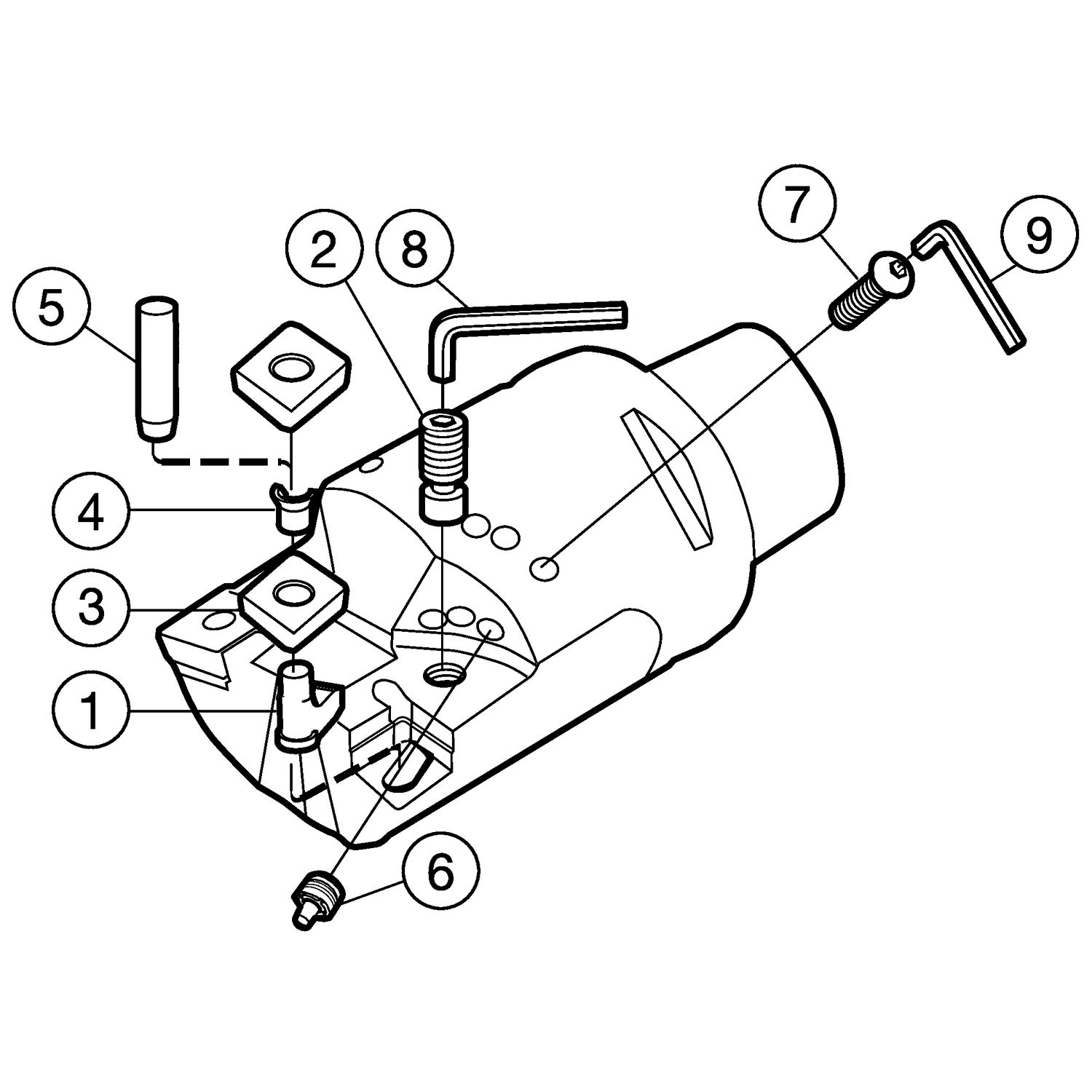

Itens inclusos

  • 2 × 174.3-841M Alavanca
  • 2 × 174.3-821 Parafuso da alavanca
  • 2 × 171.31-850M Calço
  • 2 × 174.3-861 Pino do calço
  • 1 × 174.3-871 Punção do pino do calço
  • 6 × 5691 026-03 Bico
  • 5 × 3214 010-253 Parafuso
  • 1 × 174.1-864 Chave
  • 1 × 170.3-864 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HFT1 0 mm
Altura funcional HFT2 0 mm
Altura total OAH 50 mm
Ângulo da ponta da pastilha EPSR 80
Ângulo do corpo da ferramenta em relação à peça BAWST1 0
Ângulo do corpo da ferramenta em relação à peça BAWST2 0
Balanço máximo OHXT1 75 mm
Balanço máximo OHXT2 75 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LFT1 75 mm
Comprimento funcional LFT2 75 mm
Diâmetro da conexão DCONMS 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Largura funcional WFT1 26 mm
Largura funcional WFT2 26 mm
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HANDT1 Direita
Sentido HANDT2 Esquerda
Tipo código de saída de refrigeração CXSCT1 Saída axial inclinada direcionada com bico
Tipo código de saída de refrigeração CXSCT2 Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante CXSTT1 Acima da aresta de corte

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
