PI-A16M-BG08A06-R

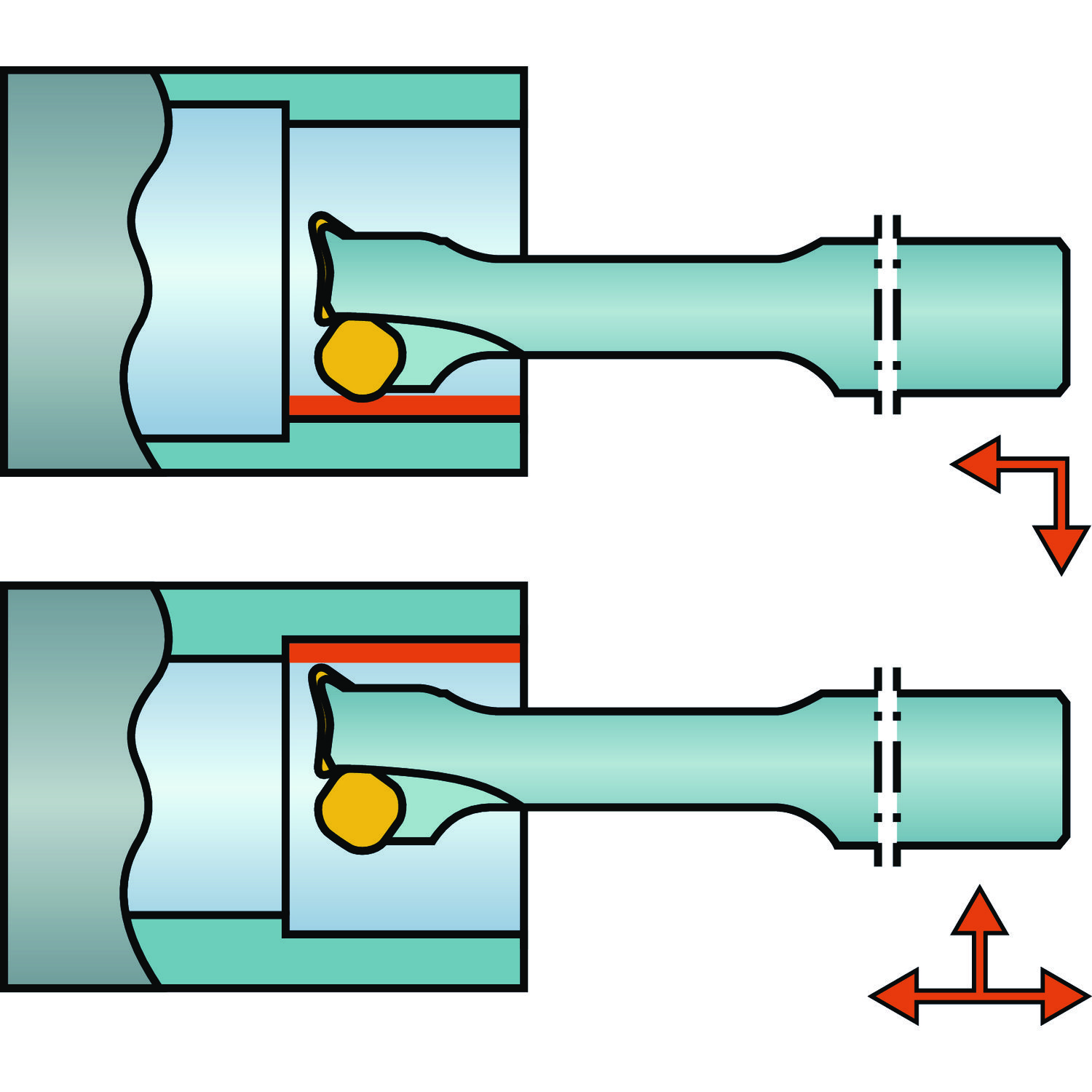

Ferramentas · Multi functional turning tool

PI-A16M-BG08A06-R

CoroTurn® PI, internal boring bar for turning

Ferramenta multifuncional. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$1.454,37 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
PI-A16M-BG08A06-R
Código compactado
PI-A16M-BG08A06-R
Material ID
8792519
Família
Ferramentas
Tipo
Multi functional turning tool
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
222.0 Gram
EAN
7323228719756
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
SE
Lançamento
22/02/2026
CoroPak de lançamento
26.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver PI-A16M-BG08A06-R em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.706 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HFT1 0 mm
Altura funcional HFT2 0 mm
Altura total OAH 16 mm
ângulo do corpo da ferramenta em relação à peça BAWST1 0
ângulo do corpo da ferramenta em relação à peça BAWST2 0

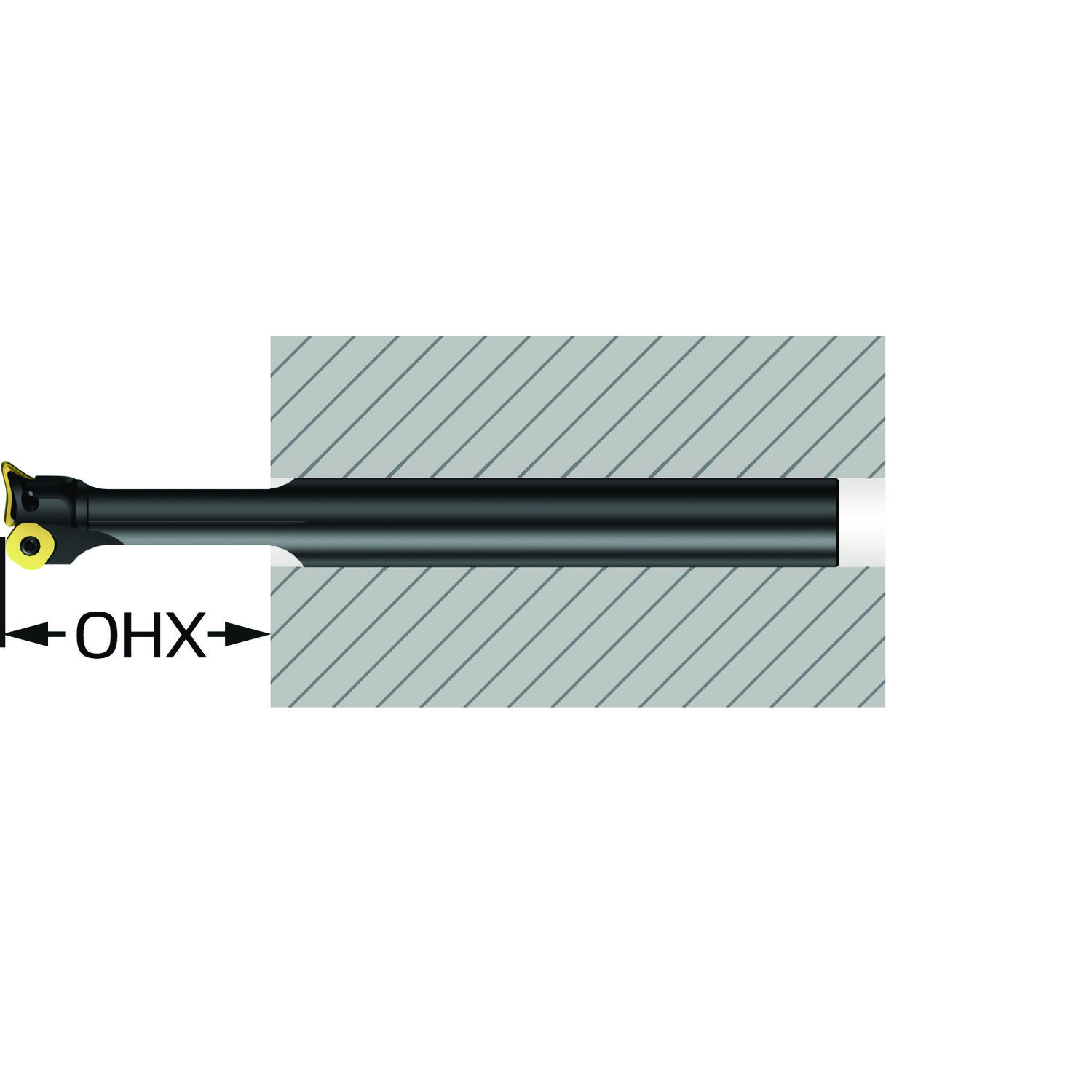

Balanço máximo OHXT1 48 mm
Balanço máximo OHXT2 42.4 mm
Código do material do corpo BMC Steel
Código para tipo entrada da refrigeração CNSC axial concentric entry

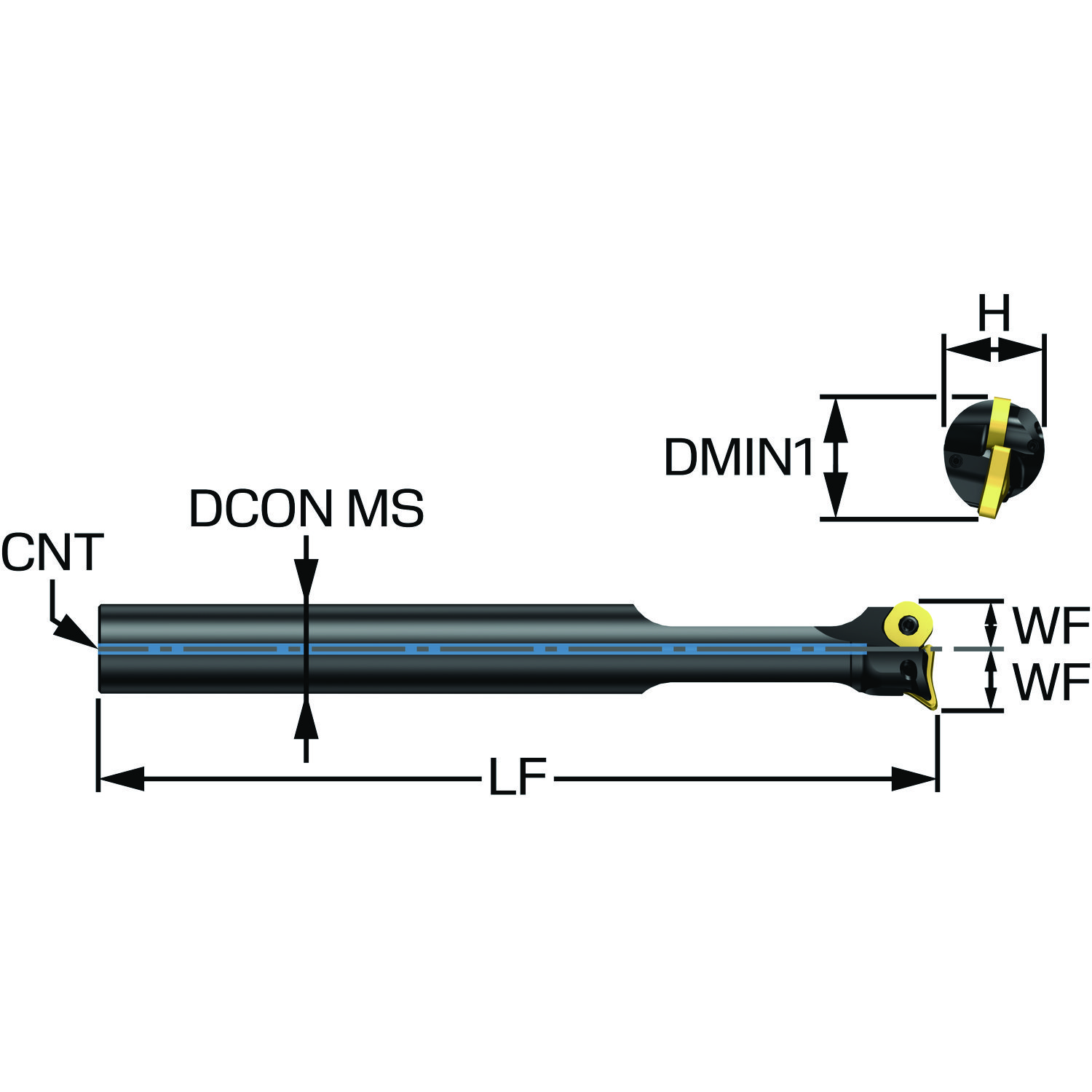

Comprimento funcional LFT1 150 mm
Comprimento funcional LFT2 144.4 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro do corpo BD 16 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 16.00
Insert included angle EPSR 50
Largura funcional WFT1 11 mm
Largura funcional WFT2 8.5 mm
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Propriedade de auxílio de localização LOCAP Não
Sensor embedded property SEP Não
Sentido HANDT1 Direita
Sentido HANDT2 Direita
Tipo código de saída de refrigeração CXSCT1 axial inclined exit
Tipo código de saída de refrigeração CXSCT2 axial inclined exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
