C6-PI-32-BG11A07-100

CoroTurn® PI, cutting unit for turning

Ferramenta multifuncional. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C6-PI-32-BG11A07-100
Código compactado: C6-PI-32-BG11A07-100
Material ID: 8792559
Família: Ferramentas
Tipo: Ferramenta multifuncional de tornear
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,1 kg
EAN: 7323228720158
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181010
Origem: SE
Lançamento: 22/02/2026
CoroPak de lançamento: 26.1

Arquivos CAD

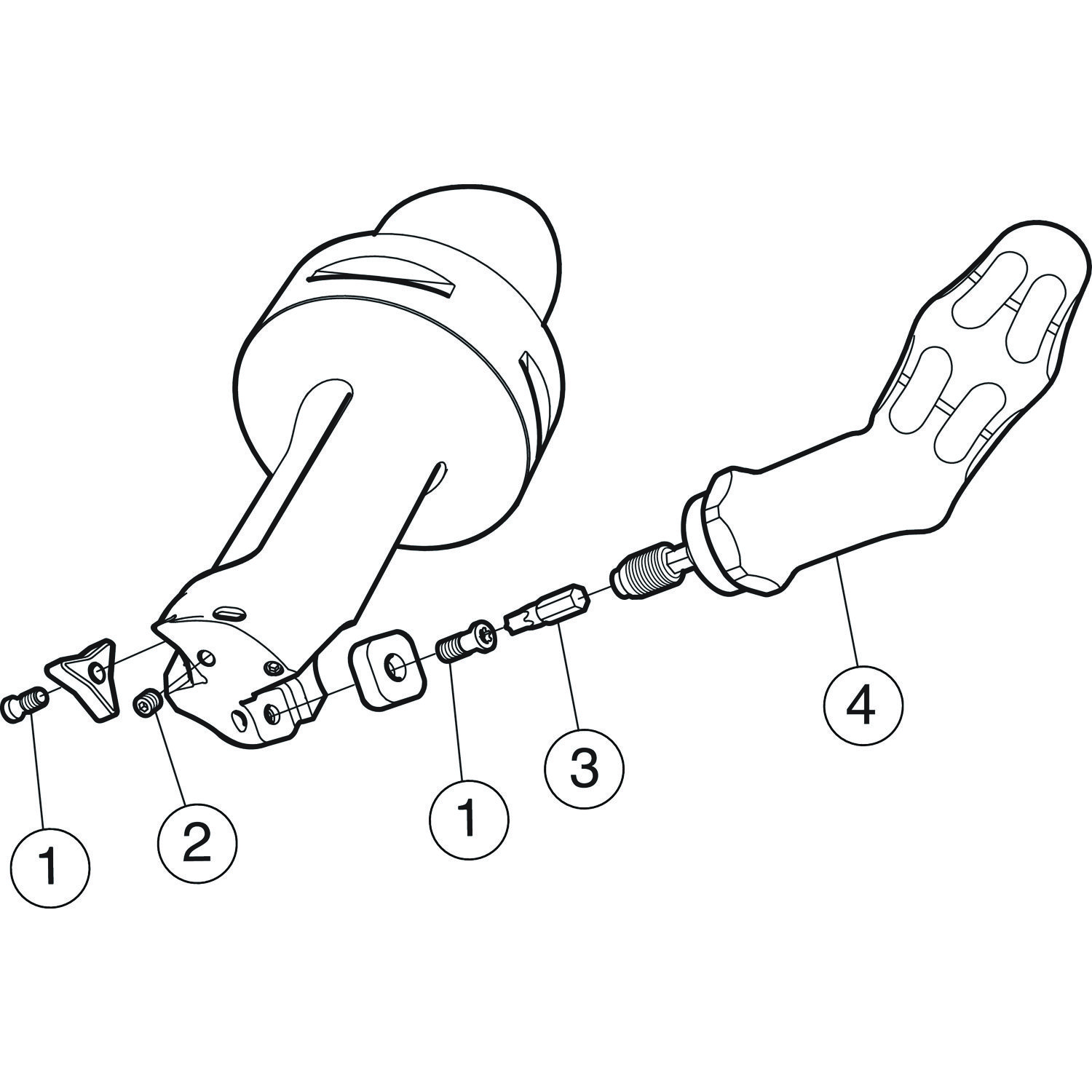

Itens inclusos

2 × 5513 020-24 Parafuso da pastilha
4 × 3214 010-202 Tampão
1 × 5680 084-20 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C6-PI-32-BG11A07-100 em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.192 triângulos.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

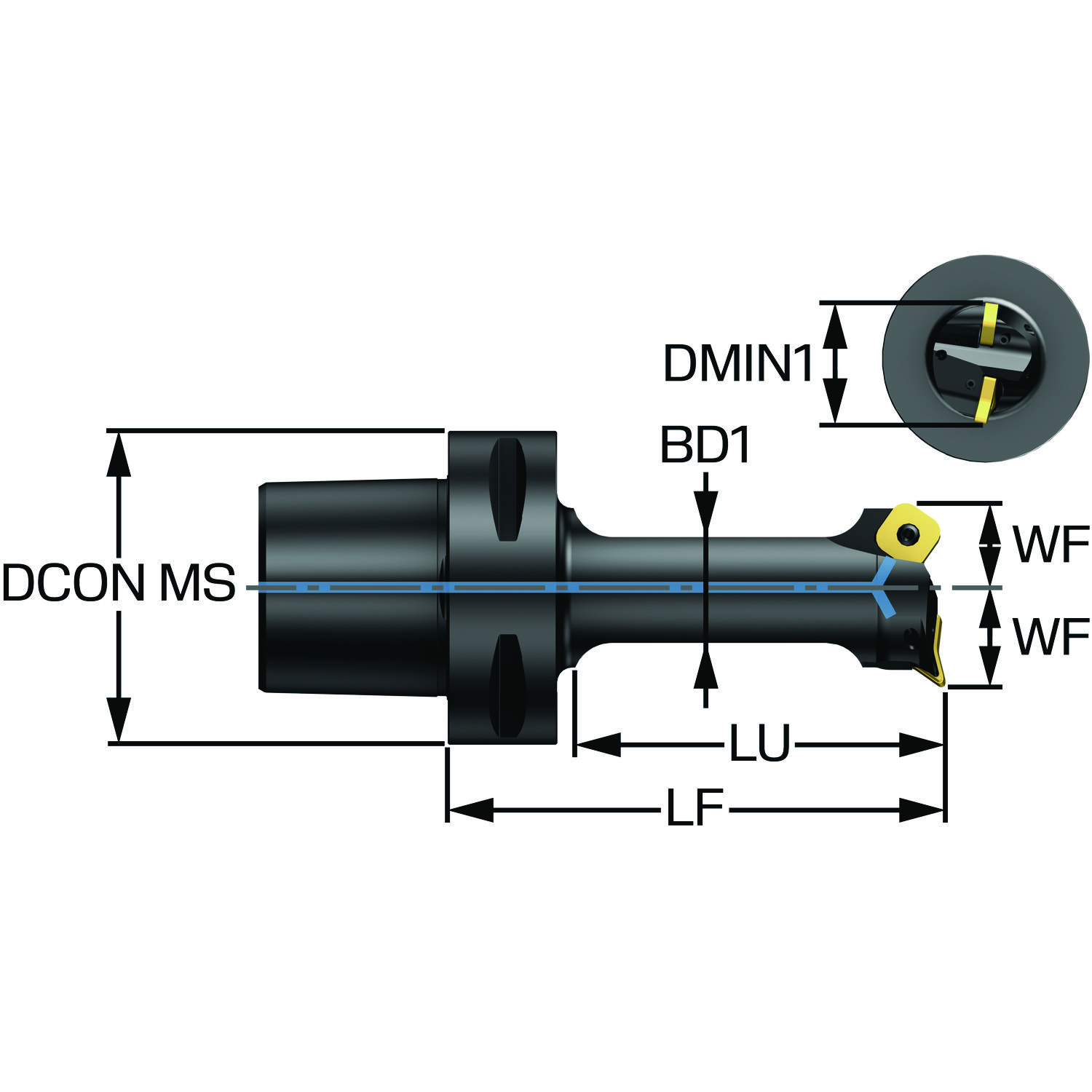

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HFT1	0 mm
Altura funcional	HFT2	0 mm
Altura total	OAH	63 mm
Ângulo da ponta da pastilha	EPSR	50
Ângulo do corpo da ferramenta em relação à peça	BAWST1	0
Ângulo do corpo da ferramenta em relação à peça	BAWST2	0
Balanço máximo	OHXT1	100 mm
Balanço máximo	OHXT2	91.9 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento funcional	LFT1	100 mm
Comprimento funcional	LFT2	91.9 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro do corpo	BD	25 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C6
Largura funcional	WFT1	16.5 mm
Largura funcional	WFT2	13 mm
Numero standard	STDNO	ISO26623-1
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HANDT1	Direita
Sentido	HANDT2	Direita
Tipo código de saída de refrigeração	CXSCT1	Saída axial inclinada
Tipo código de saída de refrigeração	CXSCT2	Saída axial inclinada

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
