QS-PCLNL 12 4C
Porta Ferramenta convencional T-Max® P QS para torneamento
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- QS-PCLNL 12 4C
- Código compactado
- QS-PCLNL124C
- Material ID
- 7572082
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 302.0 Gram
- EAN
- 7323223751928
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- SE
- Lançamento
- 22/09/2018
- CoroPak de lançamento
- 18.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

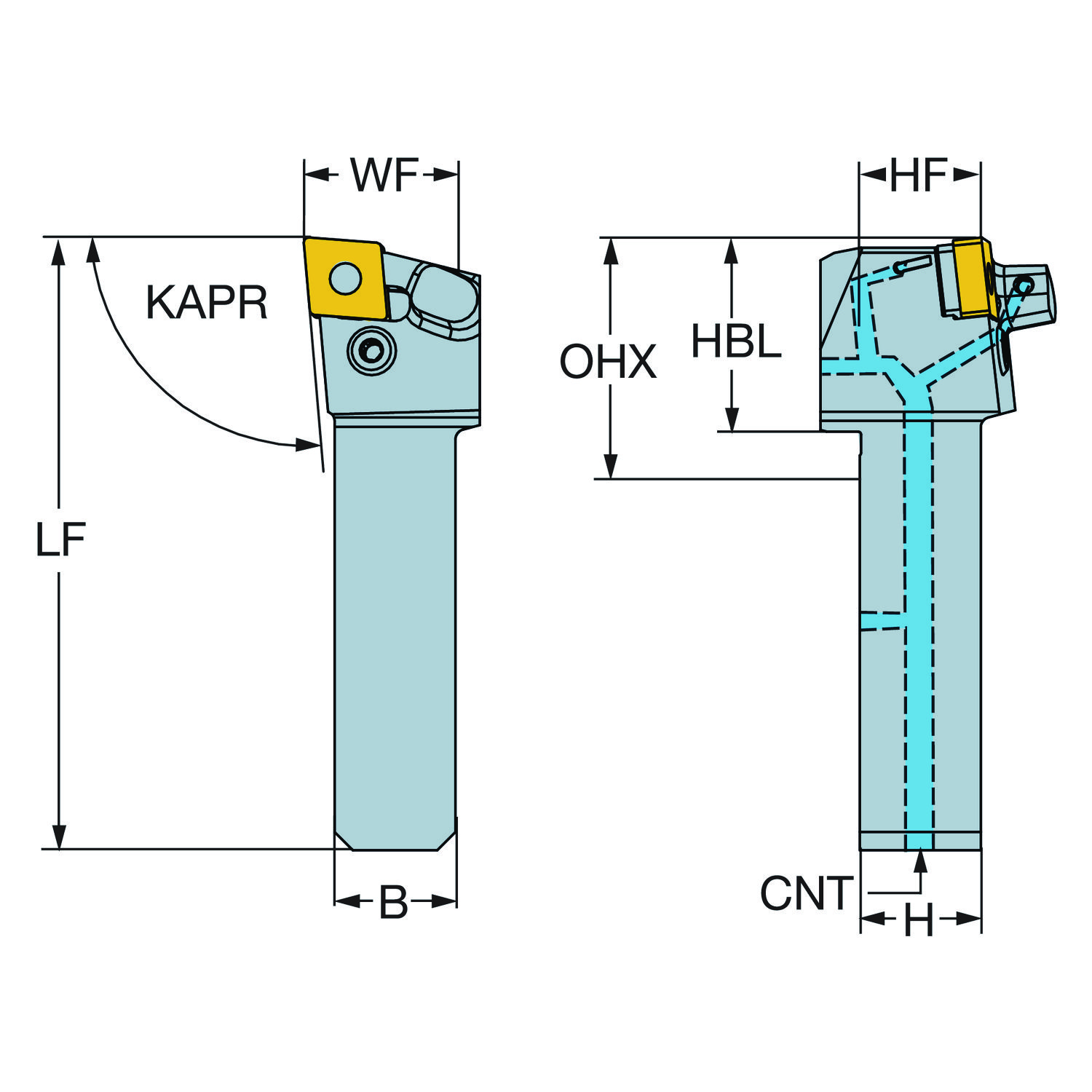

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 19.05 mm |
| Altura funcional | HF | 19.05 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 95 |
| ângulo de ataque da ferramenta | PSIR | -5 |
| ângulo de folga principal | AN | 0 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 51.05 mm |
| Balanço mínimo | OHN | 32 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp with pin through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento de fixação | LSCMS | 69 mm |
| Comprimento funcional | LF | 101 mm |
| Comprimento total | OAL | 101 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -inch: 3/4 x 3/4 |
| Identificação da pastilha padrão | MIID | CNMG 432 |
| Insert included angle | EPSR | 80 |
| Largura da haste | B | 19.05 mm |
| Largura funcional | WF | 25.4 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNMG 120408 |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/8-28 |
| Tipo código de saída de refrigeração | CXSC | Axially concentric or off-center with nozzle, adjustable |
| Torque | TQ | 5 mm |

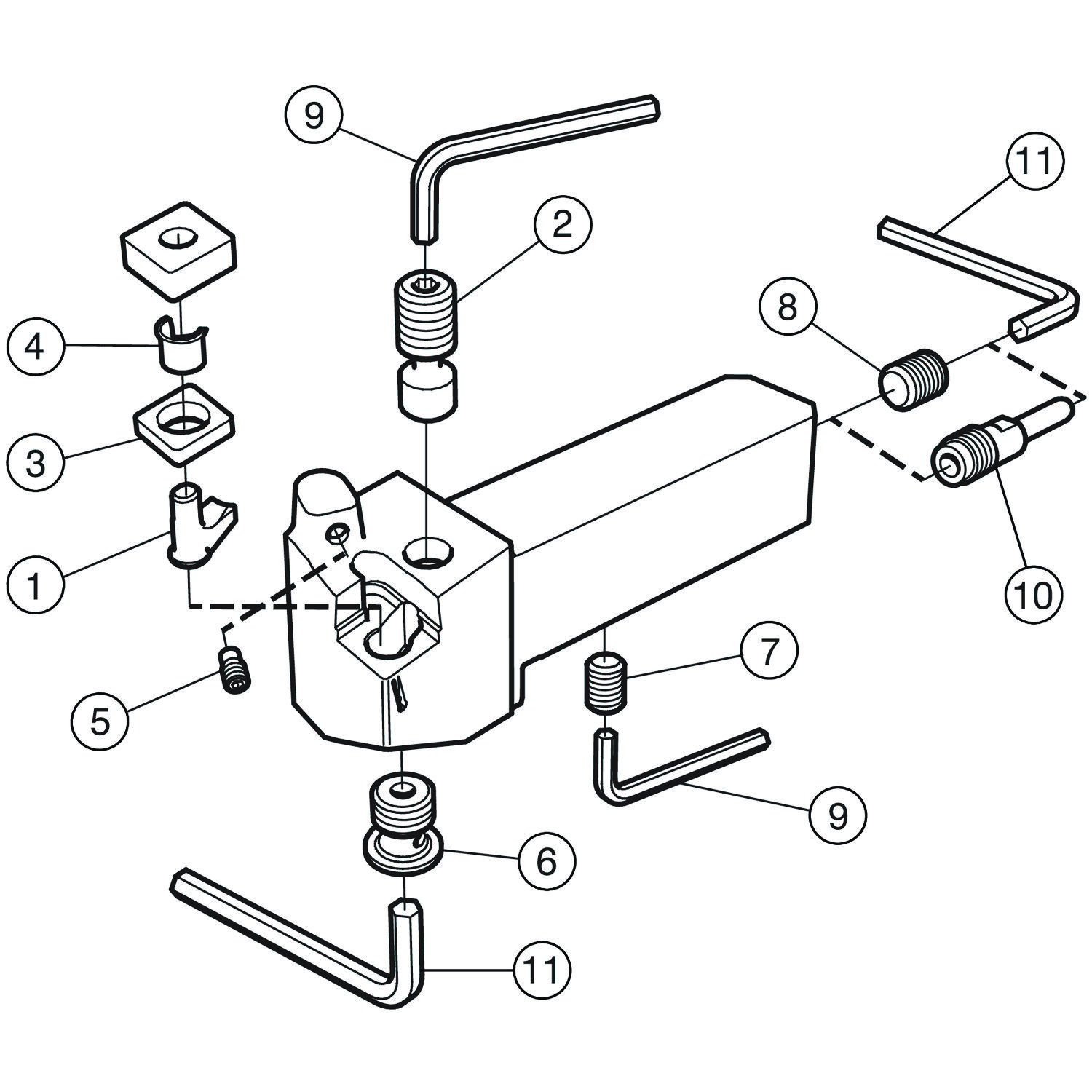

Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 174.3-841M | Lever | 1 | Sim |
| 174.3-821 | Screw | 1 | Sim |
| 171.31-850M | Shim | 1 | Sim |
| 174.3-861 | Shim pin | 1 | Sim |
| 5691 026-15 | Nozzle | 1 | Sim |
| 5512 104-01 | Screw | 1 | Sim |
| 3214 013-01 | Screw | 1 | Sim |
| 3214 012-01 | Screw | 1 | Sim |
| 174.1-864 | Key | 1 | Sim |
| 5692 010-02 | Coolant tube | 1 | Não |
| 3021 010-050 | Key | 1 | Não |
