CNMG 12 04 12-MF 1115

Pastilhas · Turning insert - general

CNMG 12 04 12-MF 1115

Pastilha T-Max® P para torneamento

Recomendado Classe 1115

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
CNMG 12 04 12-MF 1115
Código ANSI
CNMG 433-MF 1115
Código compactado
CNMG120412-MF1115
Material ID
5725278
Família
Pastilhas
Tipo
Turning insert - general
Classe
1115
Cobertura
TIALN+TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
8.87 Gram
EAN
12386883
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
SE
Lançamento
12/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 155 (105 – 190)0,26 (0,16 – 0,53)0,25 (0,15 – 0,5)0,8 (0,2 – 2,5) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 28 (12 – 50)0,25 (0,12 – 0,43)0,2 (0,1 – 0,35)0,5 (0,2 – 1,5) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Suportes que recebem esta pastilha

260 no catálogo
C3-PCLNL-22045-12C1 Unidade de corte T-Max® P para torneamento Recomendado C3-PCLNR-22045-12C1 Unidade de corte T-Max® P para torneamento Recomendado C4-DCLNL-27050-12B1 Unidade de corte T-Max® P para torneamento Recomendado C4-DCLNR-27050-12B1 Unidade de corte T-Max® P para torneamento Recomendado C4-PCLNL-27050-12C1 Unidade de corte T-Max® P para torneamento Recomendado C4-PCLNR-27050-12C1 Unidade de corte T-Max® P para torneamento Recomendado C4-SCLCL-27050-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado C4-SCLCR-27050-12C1 Unidade de corte CoroTurn® 107 para torneamento Recomendado C5-DCLNL-35060-12B1 Unidade de corte T-Max® P para torneamento Recomendado C5-DCLNR-35060-12B1 Unidade de corte T-Max® P para torneamento Recomendado

Produtos semelhantes

Mesmo formato e tamanho — outras classes e geometrias.

CNGG 12 04 01-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 02-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 04-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 08-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 12-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 04-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 04-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 08-KR 3210 Pastilha T-Max® P para torneamento Recomendado

Ficha técnica ISO 13399

ParâmetroCódigoValor
ângulo de folga principal AN 0
Classe GRADE 1115
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Cylindrical fixing hole
Código do formato da pastilha SC Rhombic 80
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 11.7 mm

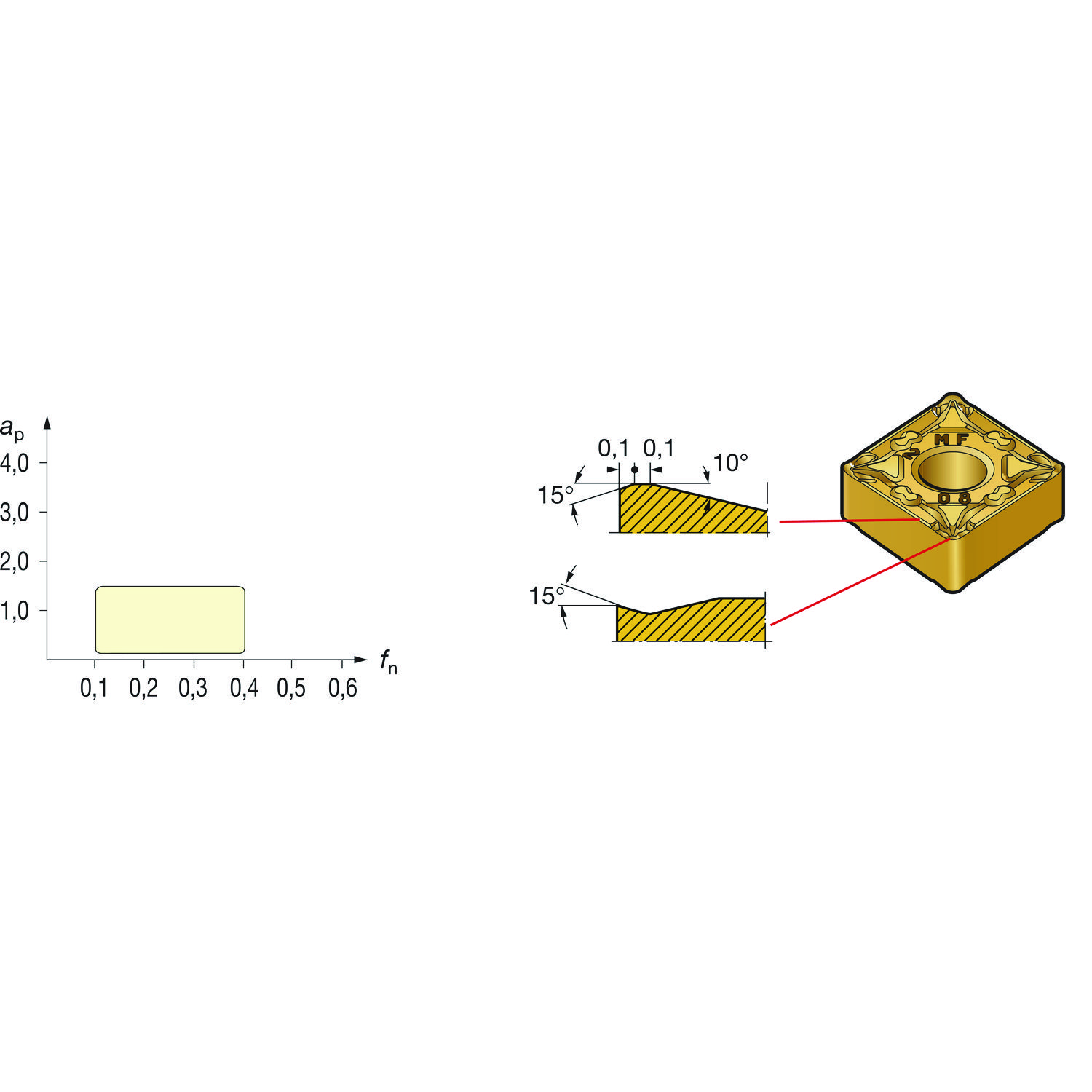

Designação da aplicação do quebra-cavacos por fabricante CBMD MF
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.16 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CN1204
Insert included angle EPSR 80
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 S
ISO nível de classificação de material Todos TMC1 MS
Número de arestas de corte CEDC 4
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 1.19 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
