DCKNL 12 4B
Porta Ferramenta convencional T-Max® P para torneamento
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- DCKNL 12 4B
- Código compactado
- DCKNL124B
- Material ID
- 5730484
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 332.0 Gram
- EAN
- 80027829
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- SE
- Lançamento
- 09/08/2004
- CoroPak de lançamento
- 04.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399

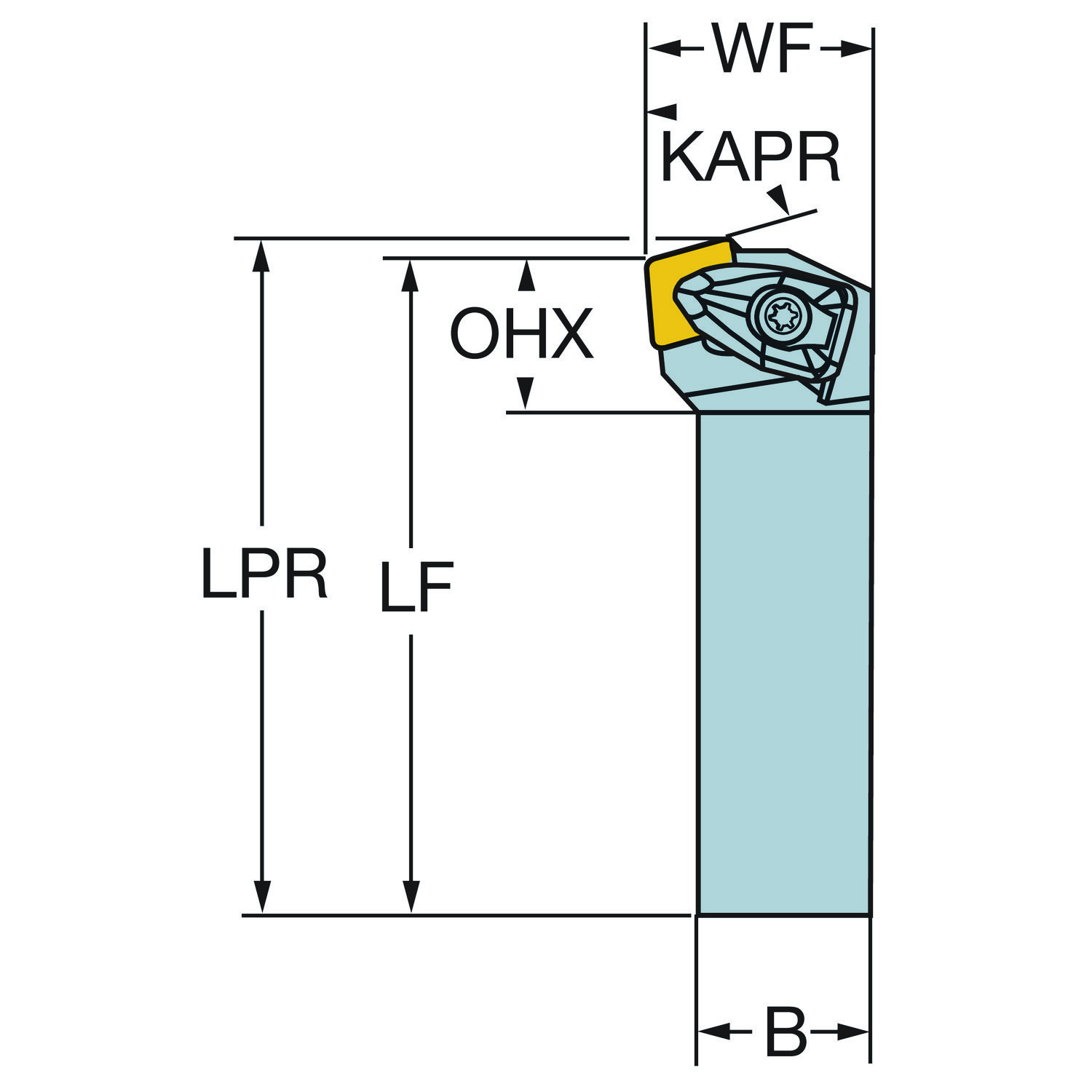

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 19.05 mm |
| Altura funcional | HF | 19.05 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| ângulo de folga principal | AN | 0 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 19 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da saliência | LPR | 117.39 mm |
| Comprimento de fixação | LSCMS | 95.3 mm |
| Comprimento funcional | LF | 114.3 mm |
| Comprimento total | OAL | 117.39 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -inch: 3/4 x 3/4 |
| Identificação da pastilha padrão | MIID | CNMG 432 |
| Insert included angle | EPSR | 100 |
| Largura da haste | B | 19.05 mm |
| Largura funcional | WF | 21.72 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNMG 120408 (100deg) |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 3.9 mm |
Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5513 020-02 | Shim screw | 1 | Sim |
| 5322 234-01 | Shim | 1 | Sim |
| 5322 234-02 | Shim | 1 | Não |
| 5412 028-021 | Clamp set | 1 | Sim |
| 5412 034-021 | Clamp set | 1 | Não |
| 5412 032-021 | Clamp set | 1 | Não |
| 5680 049-01 | Key | 1 | Sim |
| 5680 084-15 | Key | 1 | Sim |
| 5680 105-07 | Torque wrench | 1 | Não |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
