R820F-AR24DCFN12A — Foto do produto

Foto do produto

Ferramentas · Cartucho de mandrilar intercambiável

R820F-AR24DCFN12A

Cassete para CoroBore® BR30

Ferramenta acoplada · comprimento funcional 24 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R820F-AR24DCFN12A
Código compactado
R820F-AR24DCFN12A
Material ID
5746799
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
244 g
EAN
12299195
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
DE,IN
Lançamento
28/01/2008
CoroPak de lançamento
08.1

Arquivos CAD

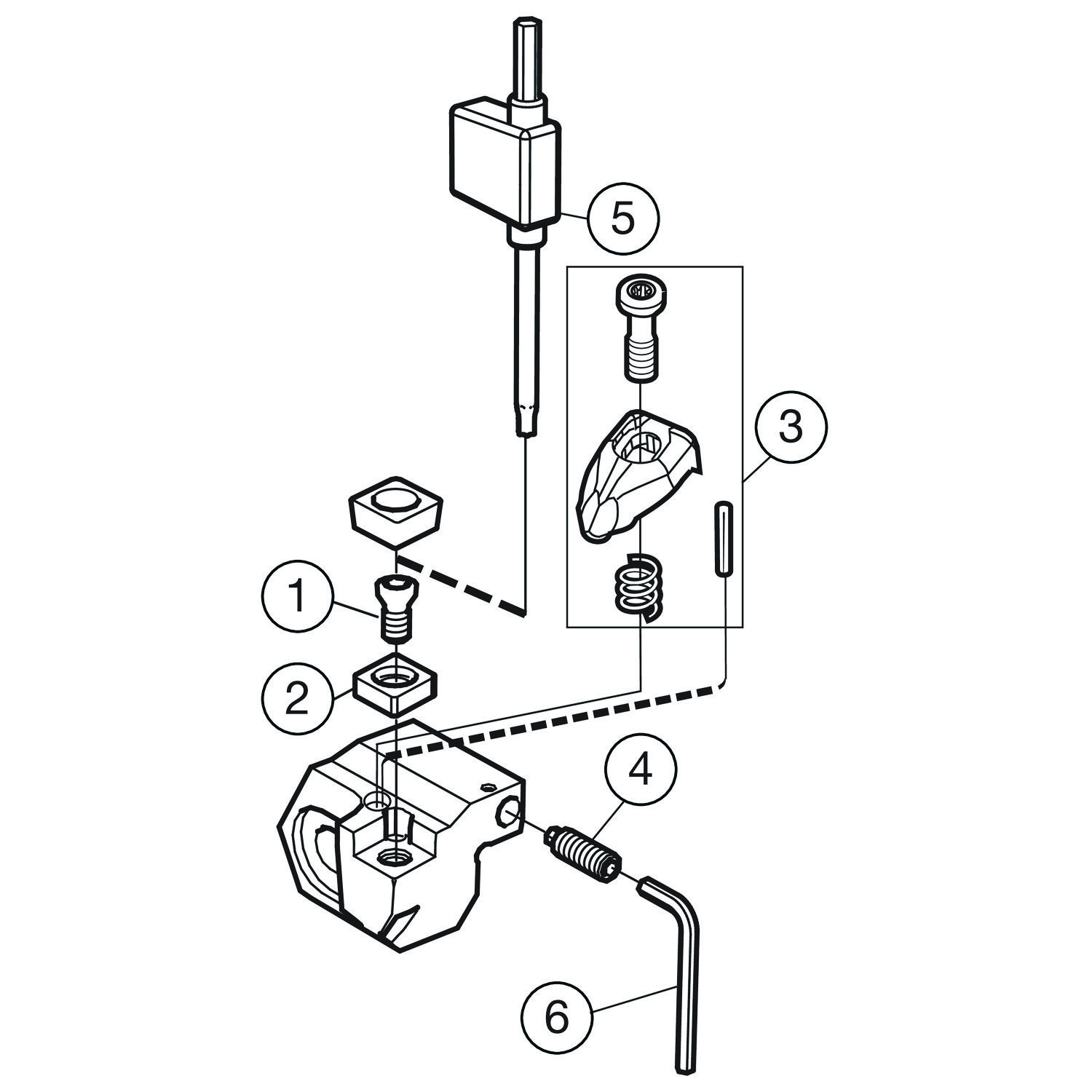

Itens inclusos

  • 1 × 5513 020-02 Parafuso do calço
  • 1 × 5513 020-02 Parafuso da pastilha
  • 1 × 5322 234-01 Calço
  • 1 × 5412 028-021 Jogo de grampo
  • 1 × 3214 020-310 Parafuso de ajuste
  • 1 × 3214 020-310 Parafuso sem cabeça
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

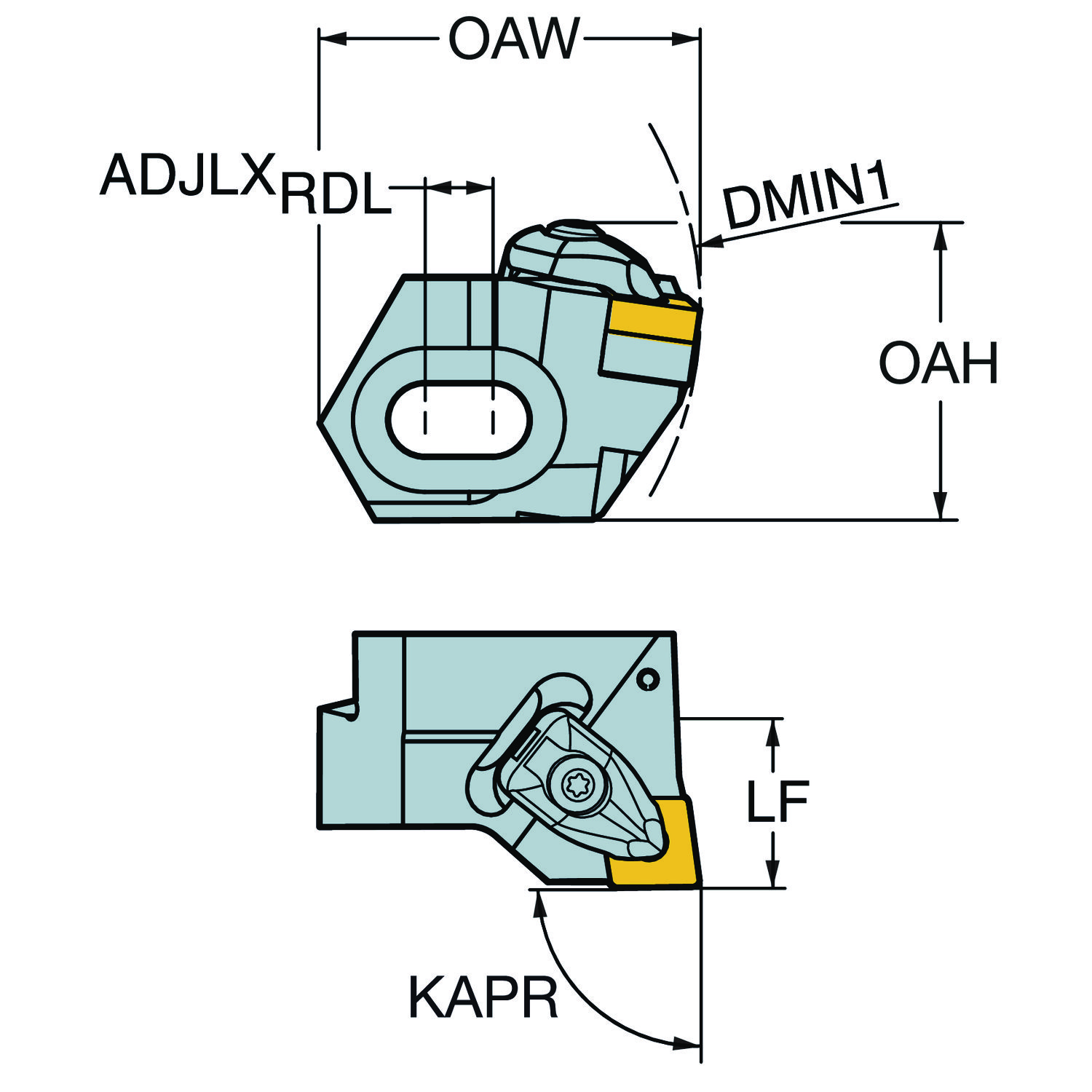

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 42.4 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 80
Código do tipo de fixação MTP Grampo sobre a pastilha e no furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 24 mm
Diâmetro mínimo do furo DMIN 106 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 820 — tamanho F
Largura funcional WF 29.55 mm
Largura total OAW 54.2 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CNMG 120408
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
