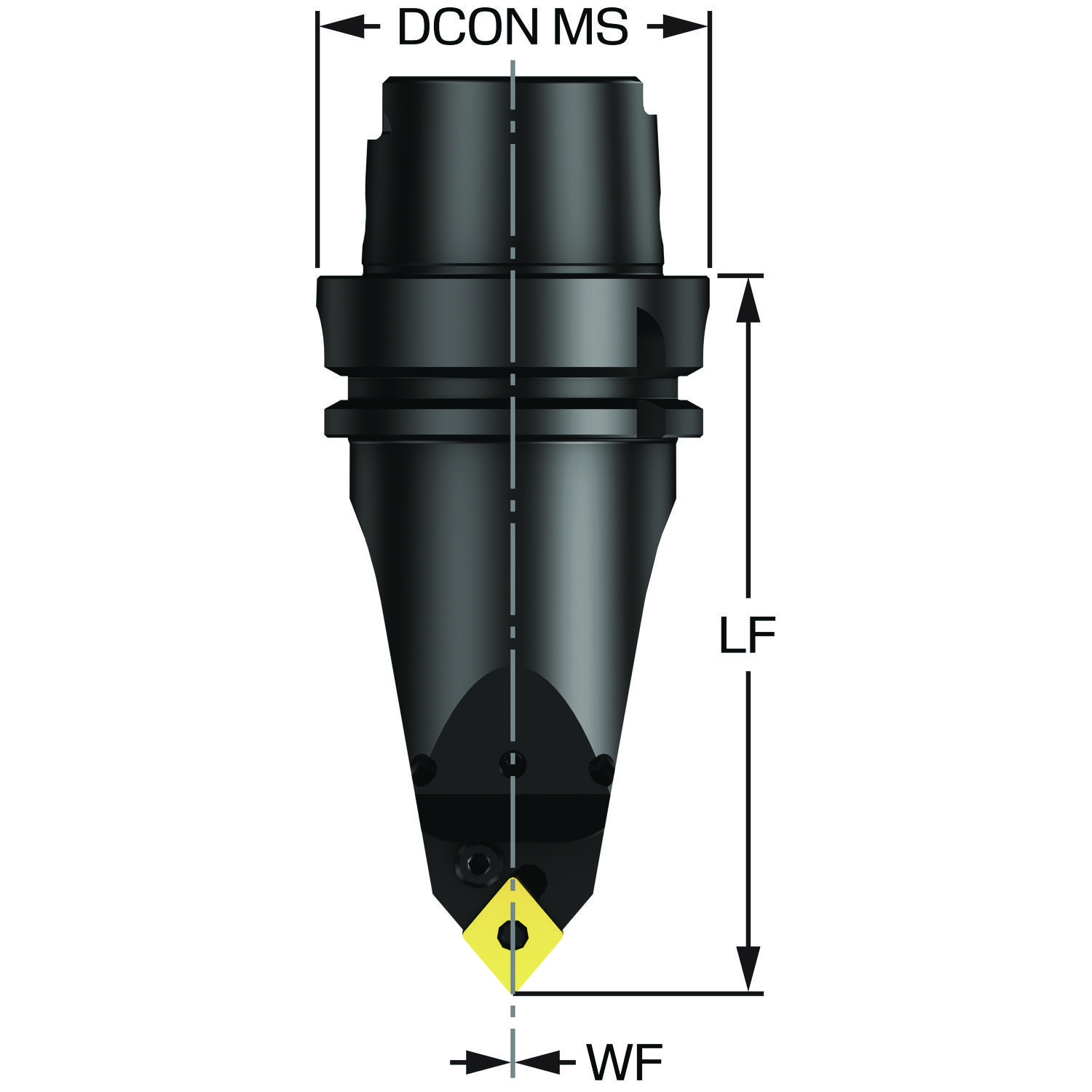

HT06-PCMNN-00115-12C — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

HT06-PCMNN-00115-12C

Unidade de corte T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 115 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
HT06-PCMNN-00115-12C
Código compactado
HT06-PCMNN-00115-12C
Material ID
8626953
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,579 kg
EAN
7323228254455
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181021
Origem
DE,CH
Lançamento
16/08/2024
CoroPak de lançamento
25.1

Arquivos CAD

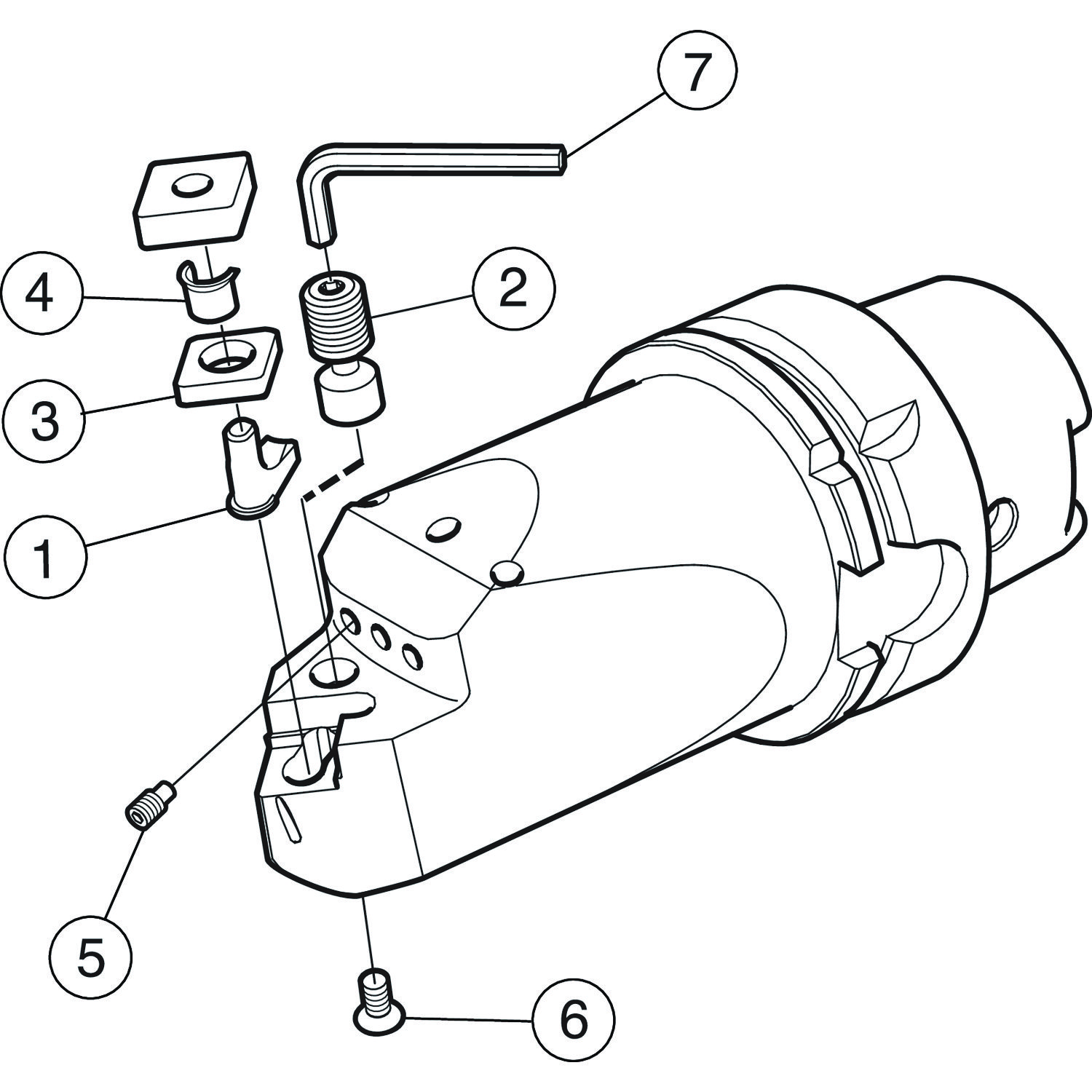

Itens inclusos

  • 1 × 174.3-841M Alavanca
  • 1 × 174.3-821 Parafuso
  • 1 × 171.31-850M Calço
  • 1 × 174.3-861 Pino do calço
  • 3 × 5691 026-05 Bico
  • 1 × 3213 010-256 Tampão

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de inclinação LAMS -6
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 45
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 115 mm
Bolso para chip de dados DCP Sim
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 115 mm
Comprimento total OAL 146.9 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro mínimo do furo DMIN_2 240 mm
Direção da interface de adaptação da máquina ADINTMS HSK -T — tamanho 63
Identificação da pastilha padrão MIID CNMG 12 04 08
Largura funcional WF 0 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CNMG 120408
Peso do item WT 1.579 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tamanho do bolso para chip de dados DCPS Diâm. 10 mm / altura 4,5 mm
Tipo código de saída de refrigeração CXSC Saída axial inclinada direcionada com bico
Torque TQ 5 Nm
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
