CNMX 12 04 A2-SM 1205

Pastilhas · Turning insert - with additional entry angle and no wiper

CNMX 12 04 A2-SM 1205

Pastilha T-Max® P para torneamento

Pastilha para torneamento para superligas e titânio (ISO S) · classe 1205 com cobertura PVD · círculo inscrito 12,7 mm, raio de ponta 0,8 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Classe 1205 Preço na loja

Entrega imediata

R$126,89 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
CNMX 12 04 A2-SM 1205
Código ANSI
CNMX 43A2-SM 1205
Código compactado
CNMX1204A2-SM1205
Material ID
8432087
Família
Pastilhas
Tipo
Turning insert - with additional entry angle and no wiper
Classe
1205
Cobertura
ALTIN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
S
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
0.01 Kilogram
EAN
7323227513102
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
SE
Lançamento
26/02/2024
CoroPak de lançamento
24.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver CNMX 12 04 A2-SM 1205 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 388 triângulos.

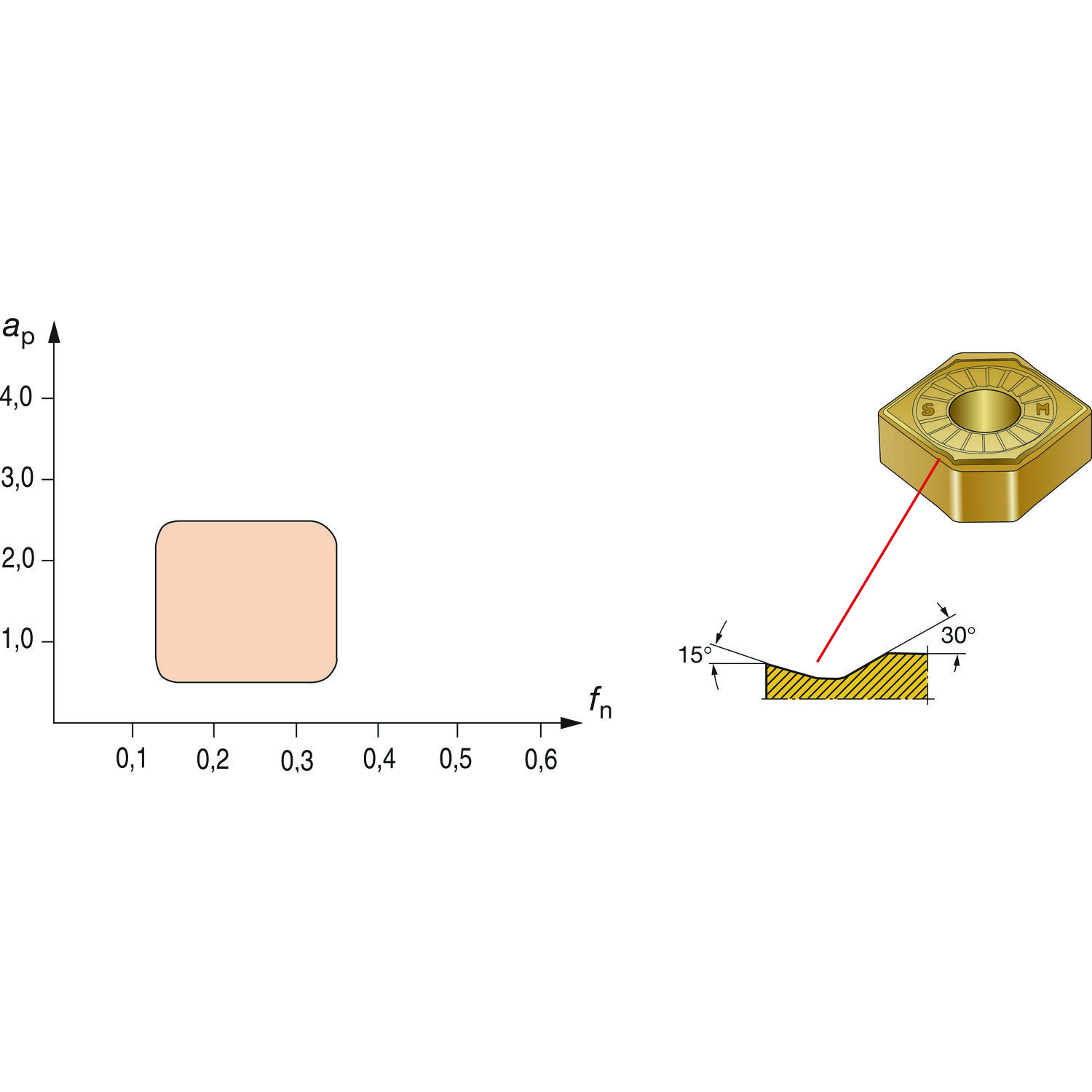

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
38 m/min
Avanço por rotação
0,25 mm/r
Profundidade de corte
2 mm
Espessura máxima do cavaco
0,25 mm/r
Vida da ferramenta
900 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 38 (29 – 75)0,25 (0,13 – 0,3)0,25 (0,13 – 0,3)2 (0,5 – 2,5) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

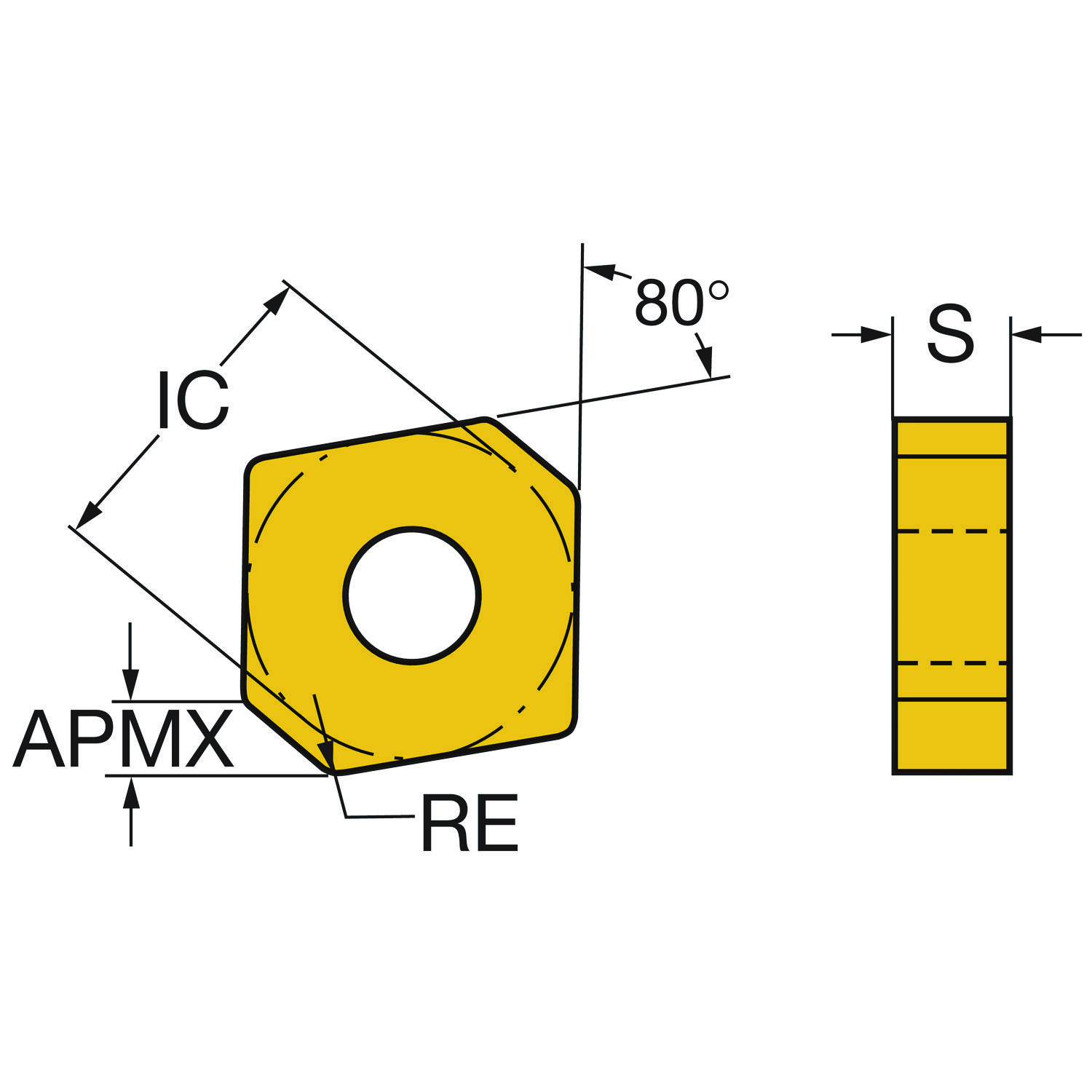

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 0
Chanfro de canto KCH 50
Classe GRADE 1205
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Cylindrical fixing hole
Código do formato da pastilha SC Rhombic 80
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 3.8 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD SM
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.16 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CN1204 (80deg only)
Insert included angle EPSR 80
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 S
ISO nível de classificação de material Todos TMC1 PMS
Número de arestas de corte CEDC 4
Profundidade de corte máxima APMX 2.5 mm
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 0.8 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT pre-machining with demand on surface
