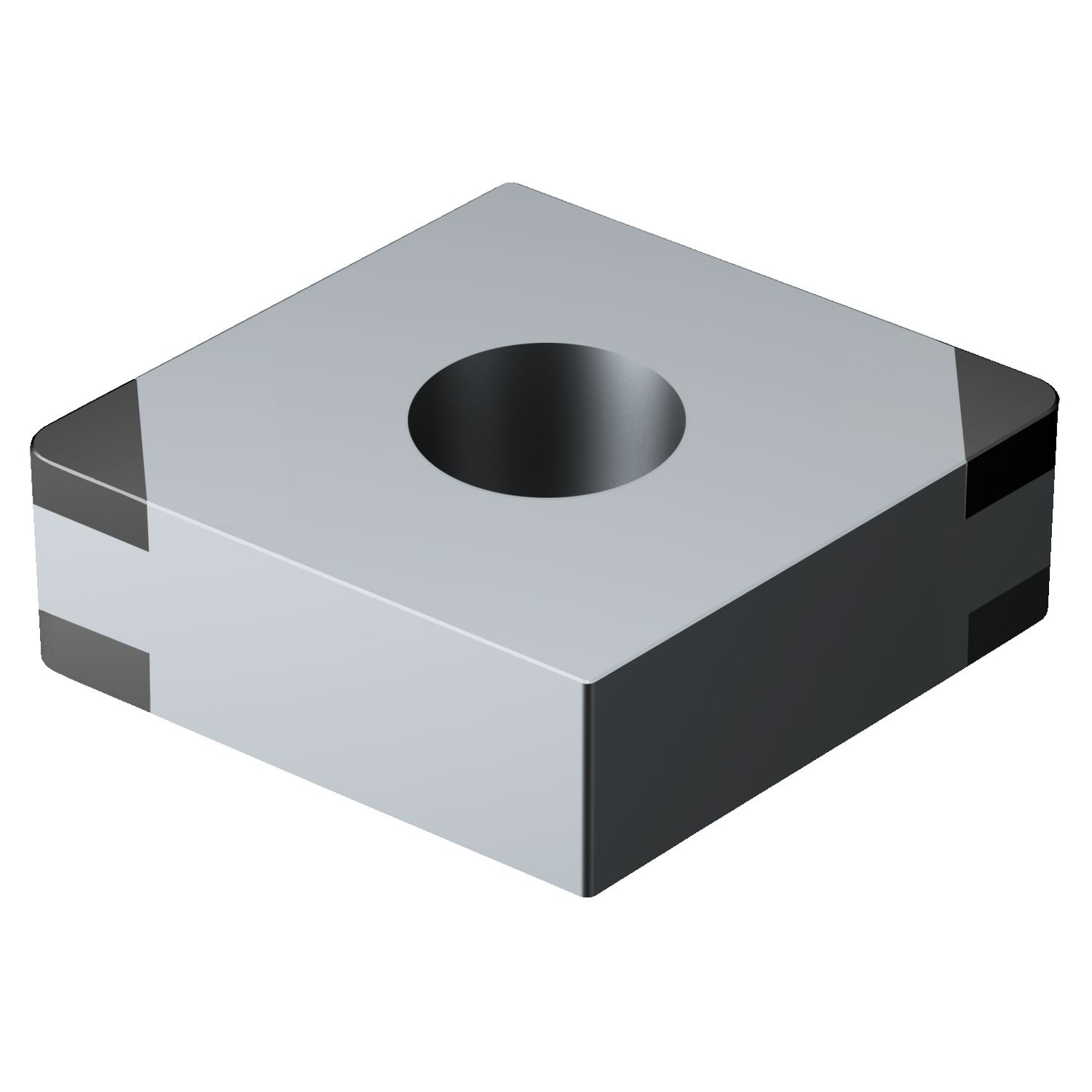

CNGA120408S01520HWG 7125 — Foto do produto

Foto do produto

Pastilhas · Pastilha de torneamento — geral

CNGA120408S01520HWG 7125

Pastilha T-Max® P para torneamento

Pastilha para torneamento para aços endurecidos (ISO H) · classe 7125 com cobertura PVD · círculo inscrito 12,7 mm, raio de ponta 0,8 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7125

Indicada em 1º lugar para: H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO
CNGA120408S01520HWG 7125
Código ANSI
CNGA432S0520HWG 7125
Código compactado
CNGA120408S01520HWG7125
Material ID
7586832
Família
Pastilhas
Tipo
Pastilha de torneamento — geral
Classe
7125
Cobertura
ALTICRN
Processo de cobertura
PVD
Substrato
CBN
Material ISO principal
H
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário
5,36 g
EAN
7323223812278
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
SE,PL
Lançamento
22/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
145 m/min
Avanço por rotação
0,24 mm/r
Profundidade de corte
0,15 mm
Espessura máxima do cavaco
0,14 mm/r
Vida da ferramenta
900 s

Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 95°

Material vc m/minfn mm/rhex mm/rap mm Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC 145 (135 – 175)0,24 (0,07 – 0,34)0,14 (0,04 – 0,2)0,15 (0,07 – 0,4) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 80
Ângulo de folga principal AN 0
Ângulo de saída da pastilha GAN 0
Classe GRADE 7125
Código de condições da aresta de corte CECC Chanfrada e arredondada
Código de montagem da pastilha IFS Furo de fixação cilíndrico
Código do formato da pastilha SC Rômbica 80°
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento efetivo da aresta de corte LE 2.5 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD WG
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 5.16 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CN1204 ( 80° somente)
ISO Cutting Tool Material ISOMAT CBN com cobertura
ISO nível de classificação de material Primário TMC1 H
ISO nível de classificação de material Todos TMC1 H
Número de arestas de corte CEDC 4
Propriedade da aresta Wiper WEP Sim
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Dupla face
Raio do canto RE 0.8 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
