CKJNR 2525M 16

Ferramentas · Turning Indexable

CKJNR 2525M 16

Porta Ferramenta convencional T-Max® para torneamento

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$1.365,12 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
CKJNR 2525M 16
Código compactado
CKJNR2525M16
Material ID
5725304
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
700.0 Gram
EAN
10140174
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
27/01/1975
CoroPak de lançamento
75.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

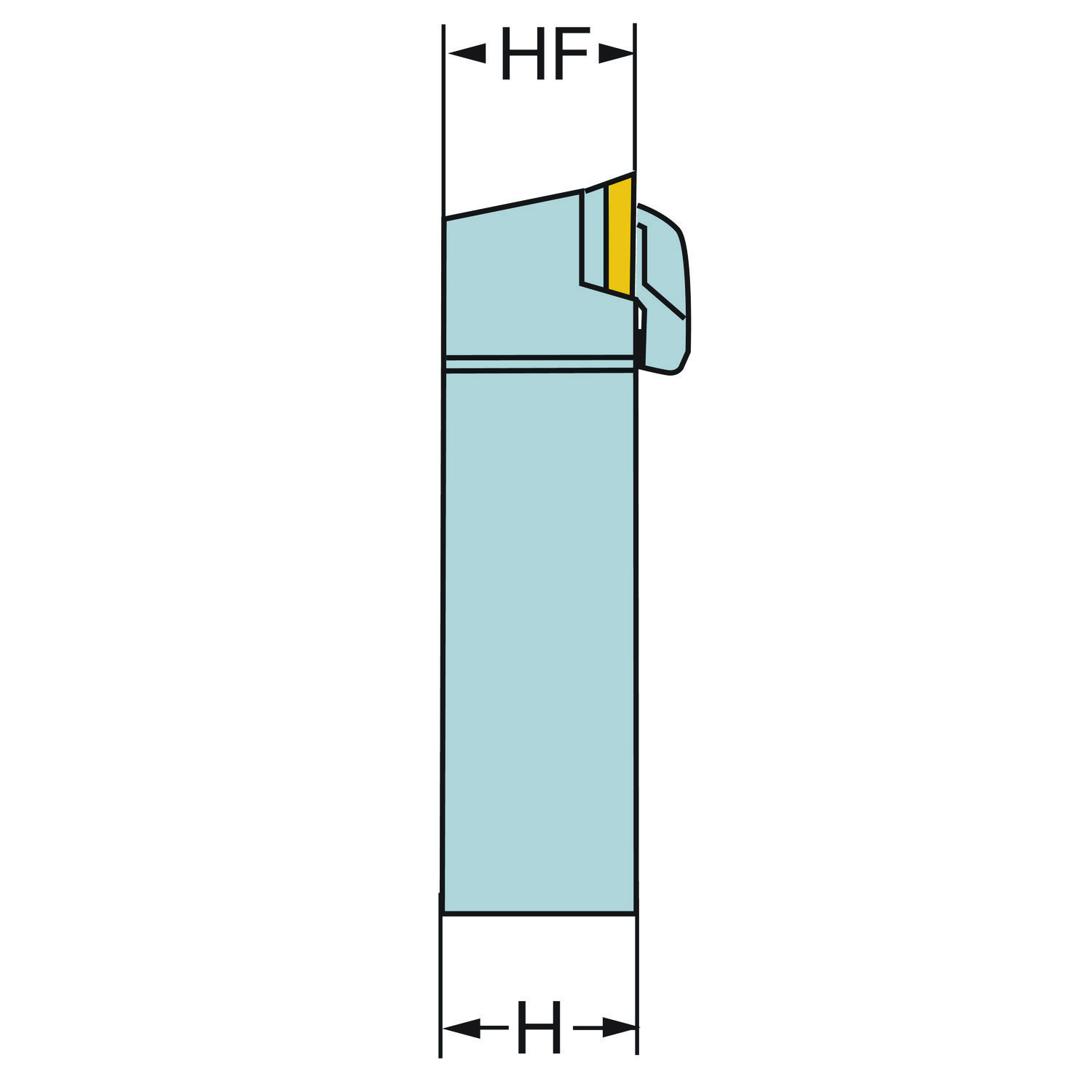

Altura da haste H 25 mm
Altura funcional HF 25 mm
ângulo da aresta de corte da ferramenta KAPR_1 93
ângulo de ataque da ferramenta PSIR -3
ângulo de folga principal AN 0
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO -6
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0

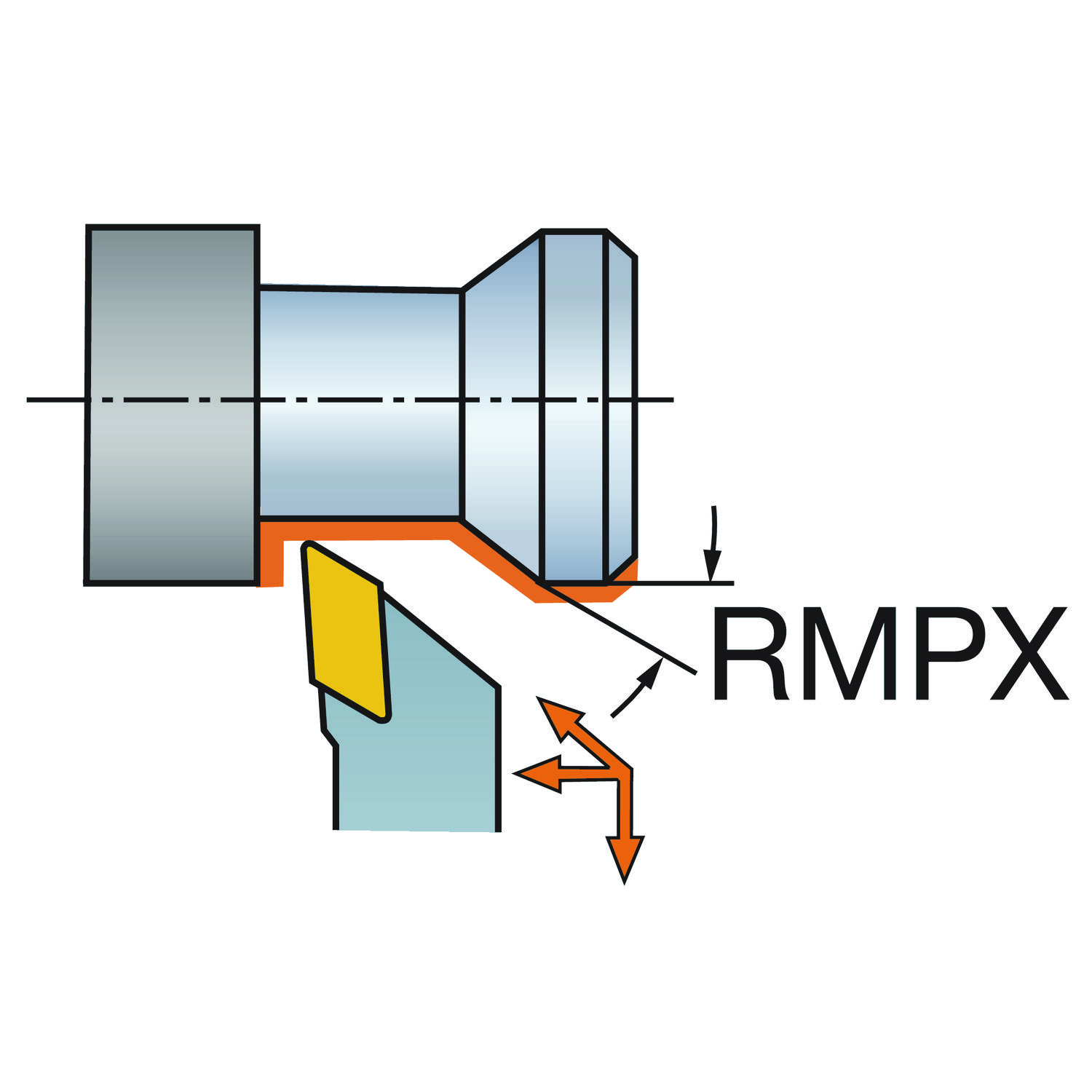

ângulo máximo de usinagem em rampa RMPX 30

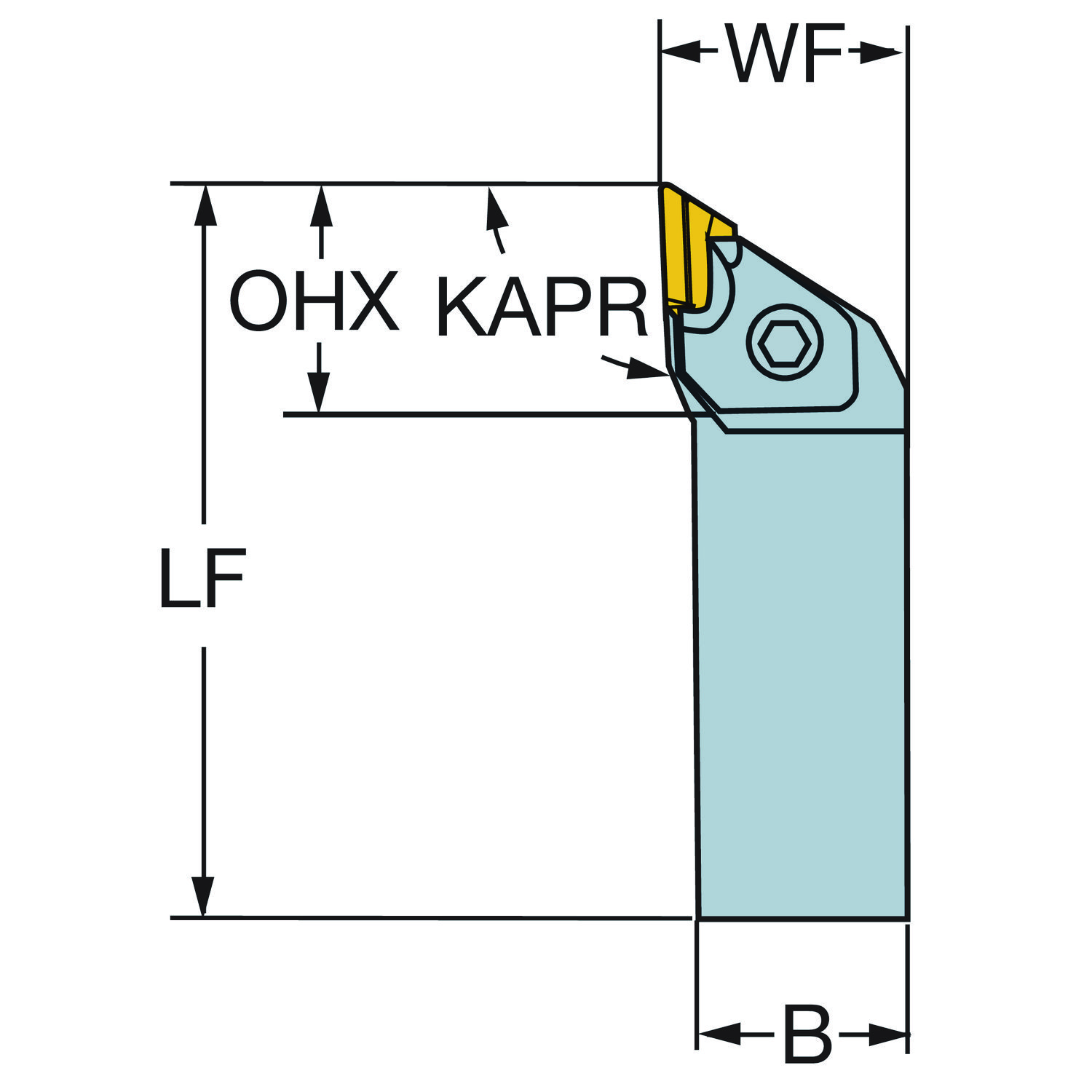

Balanço máximo OHX 32 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8

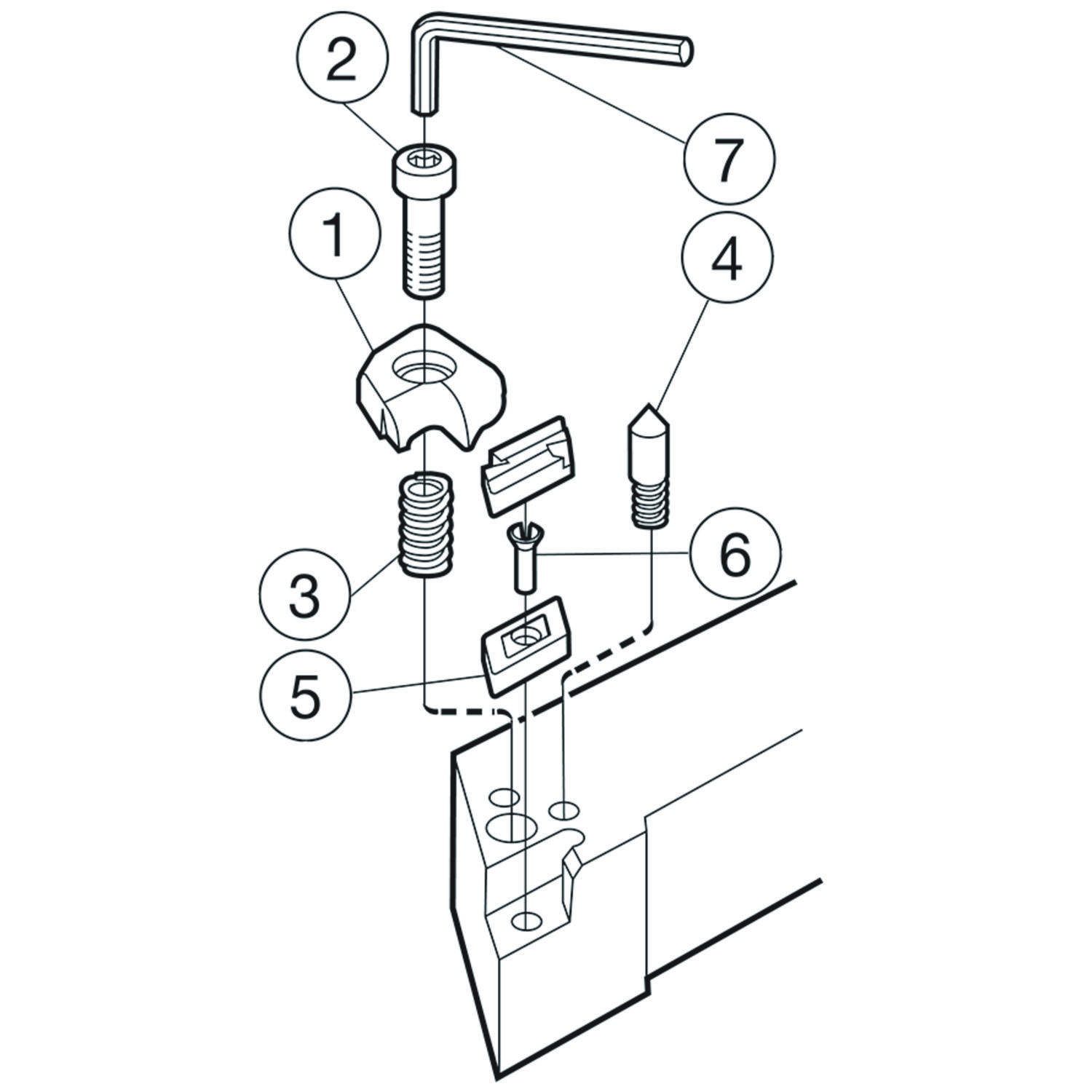

Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento de fixação LSCMS 118 mm
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 25 x 25
Identificação da pastilha padrão MIID KNUX 16 04 05R
Insert included angle EPSR 55
Largura da haste B 25 mm
Largura funcional WF 32 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER KNUX 160405R
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
