Ferramentas · Corte e canal radial — intercambiável
C2R-BN21-NF20DA2
Lâmina CoroCut® 2 para cortes

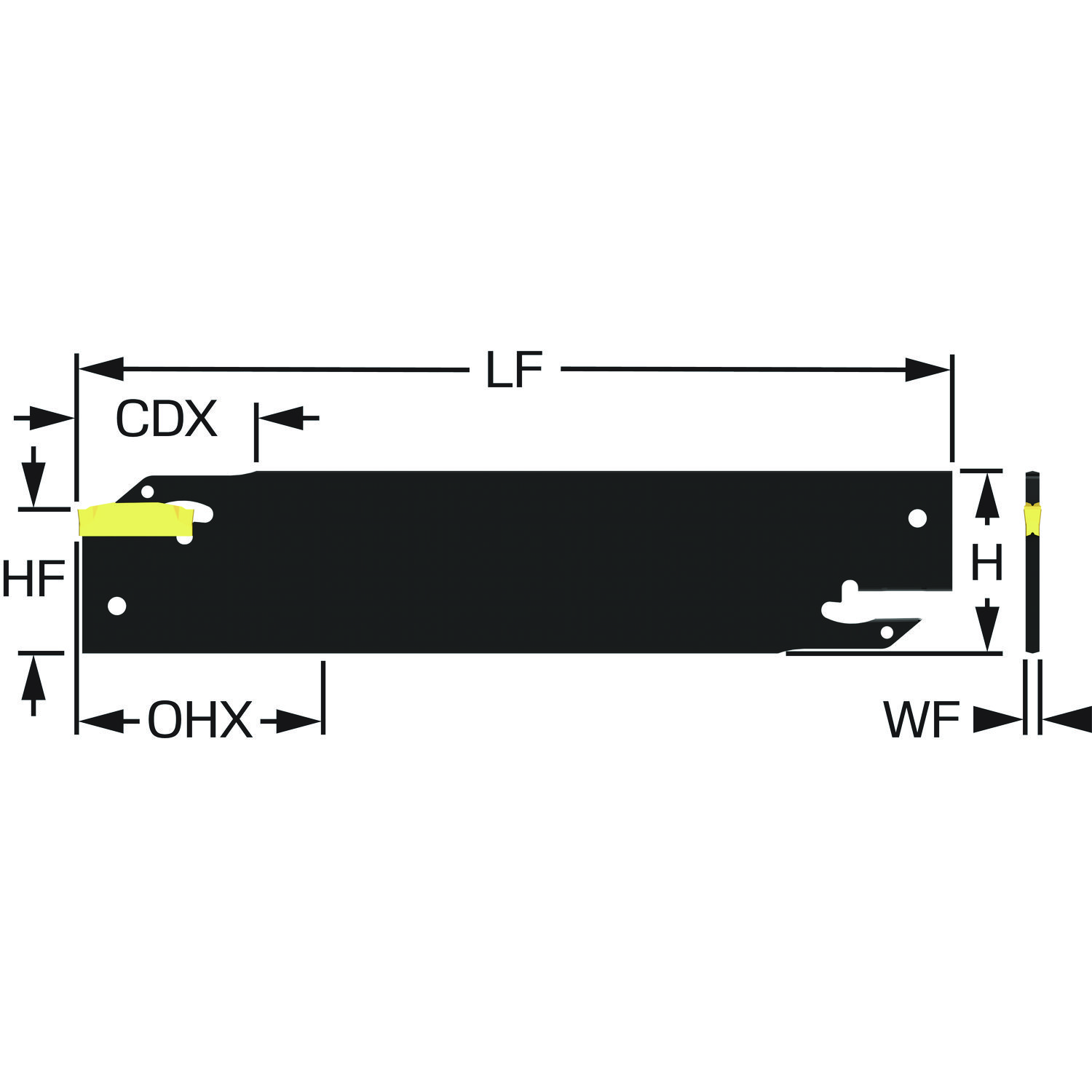

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C2R-BN21-NF20DA2
- Código compactado
- C2R-BN21-NF20DA2
- Material ID
- 8446658
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,038 kg
- EAN
- 7323227577937
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Origem
- SE
- Lançamento
- 25/09/2023
- CoroPak de lançamento
- 23.2
Arquivos CAD
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 25.9 mm |
| Altura funcional | HF | 21.4 mm |
| Altura total | OAH | 25.36 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 36 mm |
| Balanço mínimo | OHN | 22 mm |
| Código do tamanho do assento da pastilha | SSC_M | F |
| Código do tamanho do assento da pastilha | SSC_N | F |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 110 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Corte off e canais lâmina — tamanho 21 |
| Largura funcional | WF | 2.25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 — tamanho F (C2I-F2-0250-) |
| Profundidade máxima de corte | CDX | 20 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |

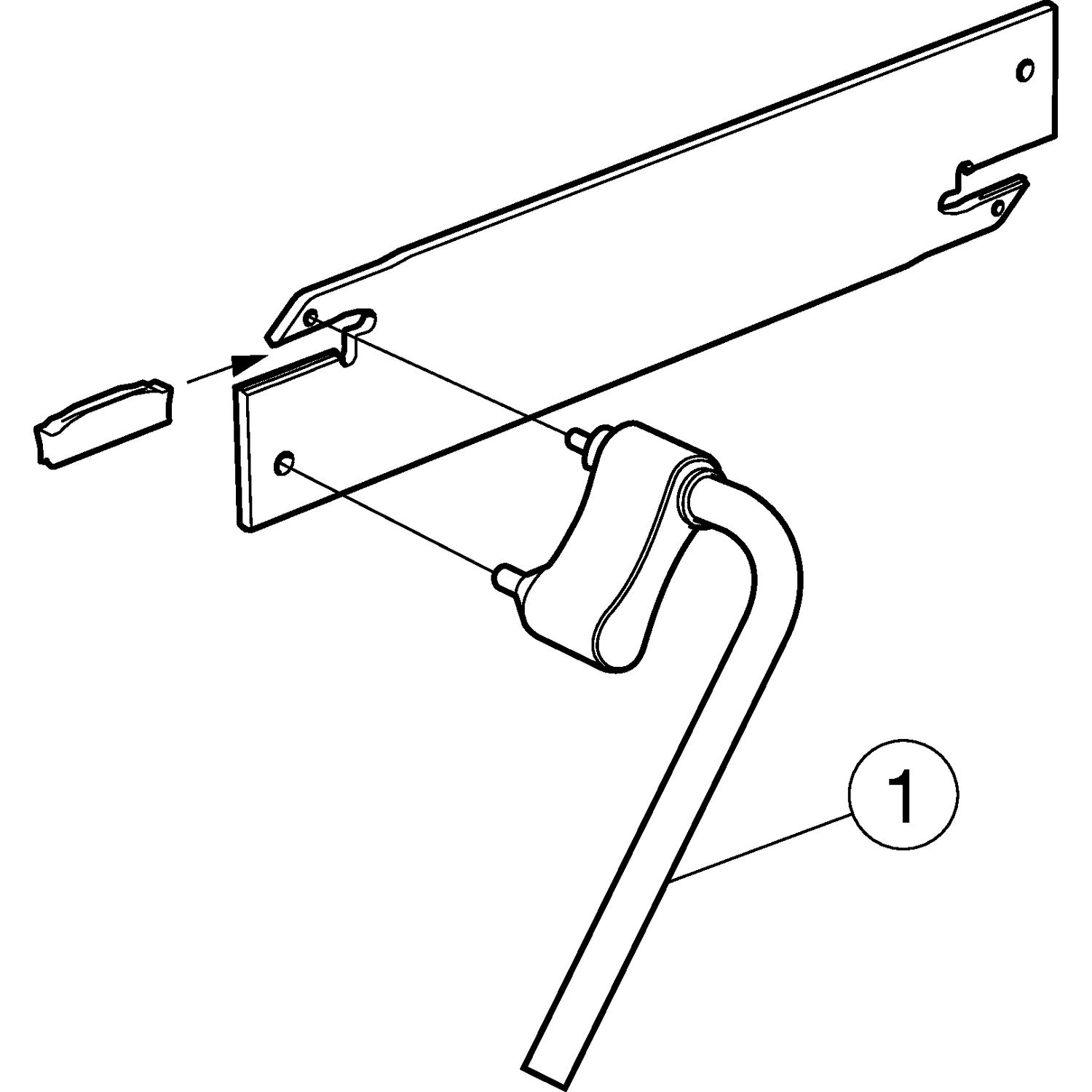

Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
