Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Parting and grooving insert
C2I-F2L-0250-1501-CS1225

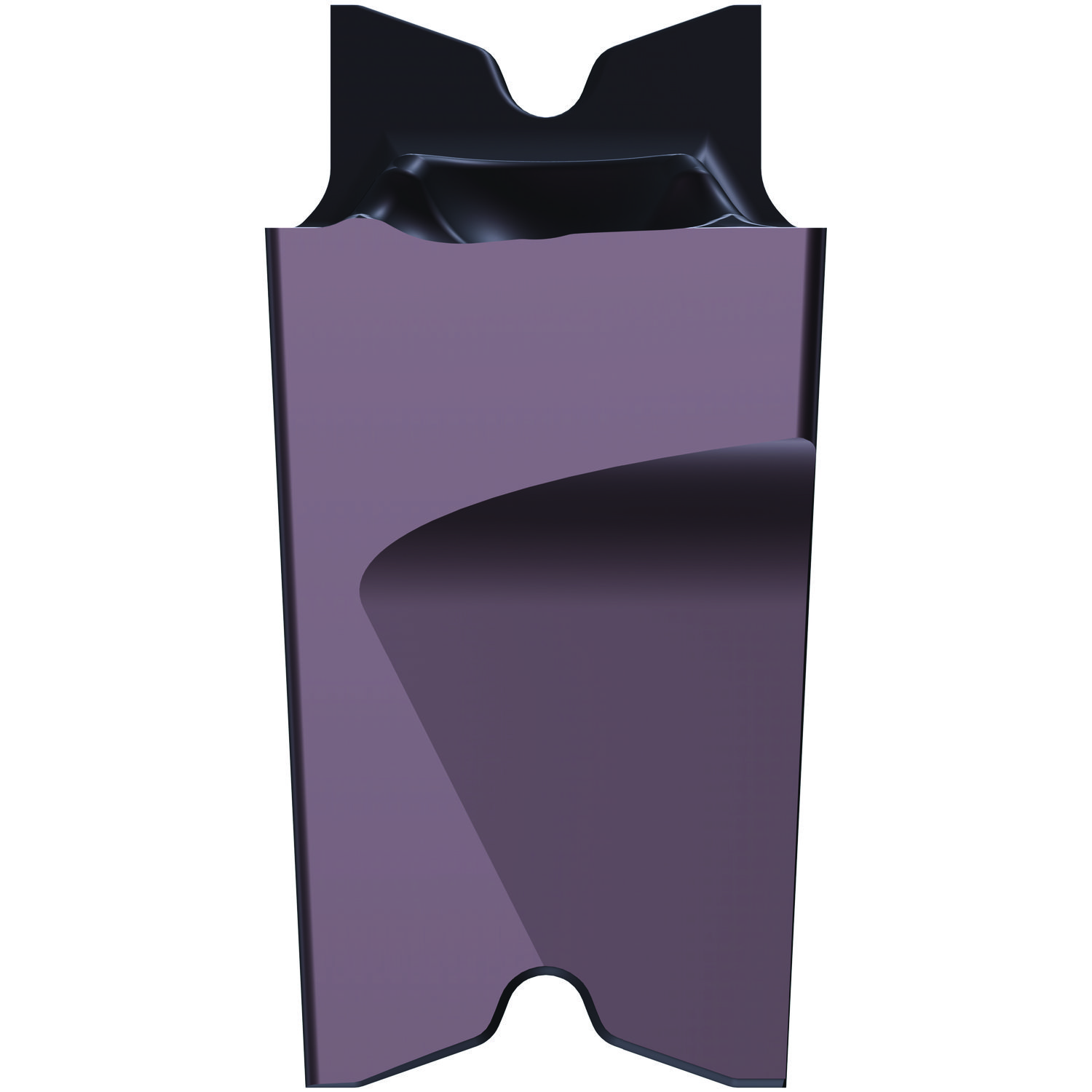

Pastilha CoroCut® 2 para corte
Recomendado Classe 1225
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- C2I-F2L-0250-1501-CS1225
- Código compactado
- C2I-F2L-0250-1501-CS1225
- Material ID
- 8290216
- Família
- Pastilhas
- Tipo
- Parting and grooving insert
- Classe
- 1225
- Cobertura
- TIALN+TIALSIN+TISIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário (kg)
- 2.935 Gram
- EAN
- 7323226942149
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182102
- Origem
- SE
- Lançamento
- 24/09/2025
- CoroPak de lançamento
- 25.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Sangramento e canais · Primary (Radial) KAPR 75°
| Material | vc m/min | fn mm/r | hex mm/r | Vida |
|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 220 (185 – 290) | 0,08 (0,03 – 0,12) | 0,08 (0,03 – 0,12) | 1.200 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 180 (150 – 235) | 0,08 (0,03 – 0,12) | 0,08 (0,03 – 0,12) | 1.200 s |
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 40 (35 – 55) | 0,08 (0,03 – 0,12) | 0,08 (0,03 – 0,12) | 900 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 145 (125 – 185) | 0,08 (0,03 – 0,12) | 0,08 (0,03 – 0,12) | 1.200 s |
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 1.500 (190 – 1.900) | 0,08 (0,03 – 0,12) | 0,08 (0,03 – 0,12) | 3.600 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Produtos semelhantes
Mesmo formato e tamanho — outras classes e geometrias.
C2I-F2N-0300-RM 1225 Pastilha CoroCut® 2 inserto para perfilamento Recomendado
C2I-F2L-0250-0501-CF1225 Pastilha CoroCut® 2 para corte Recomendado
C2I-F2L-0250-0502-CM1135 Pastilha CoroCut® 2 para corte Recomendado
C2I-F2L-0250-0502-CM1145 Pastilha CoroCut® 2 para corte Recomendado C2I-F2L-0250-0502-CM1225 Pastilha CoroCut® 2 para corte Recomendado
C2I-F2L-0250-0503-CR1225 Pastilha CoroCut® 2 para corte Recomendado C2I-F2L-0250-1001-CS1225 Pastilha CoroCut® 2 para corte Recomendado

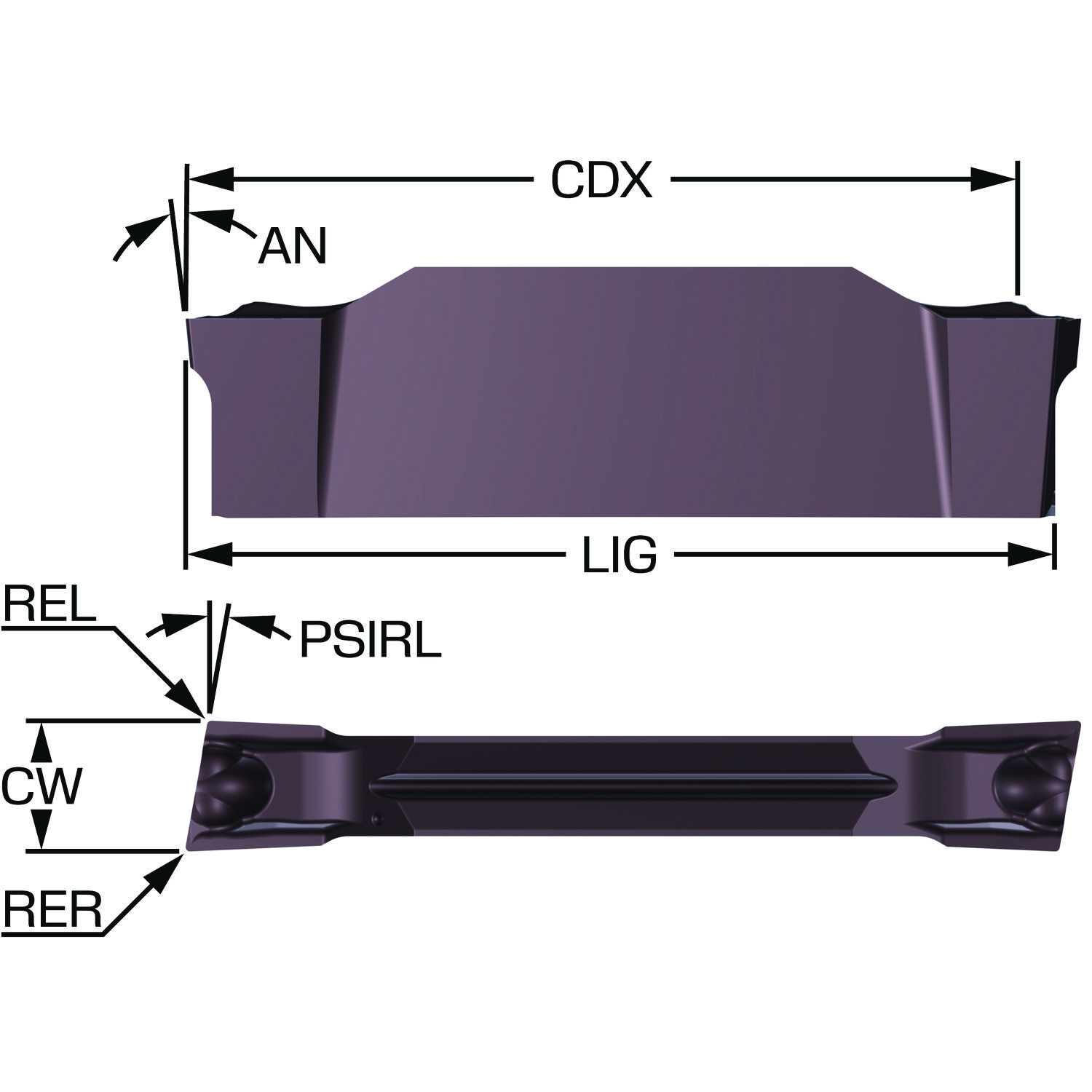

C2I-F2N-0239-0002-GF1205 Pastilha CoroCut® 2 inserto para usinagem de canais Recomendado Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte principal esquerda | PSIRL | 15 |
| ângulo de folga principal | AN | 5 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | 1225 |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Concave prismatic section with rail |
| Código do tamanho do assento da pastilha | SSC_M | F |
| Código do tamanho do assento da pastilha | SSC_N | F |
| Comprimento de interferência na aresta | LIG | 20.3 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | CS |
| Espessura da pastilha | S | 4.33 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroCut 1-2 -size F2 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Largura de corte | CW | 2.5 mm |
| Número de arestas de corte | CEDC | 2 |
| Profundidade máxima de corte | CDX | 19.05 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio de canto esquerdo | REL | 0.1 mm |
| Raio do canto direito | RER | 0.1 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo de operação | CTPT | Acabamento |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
