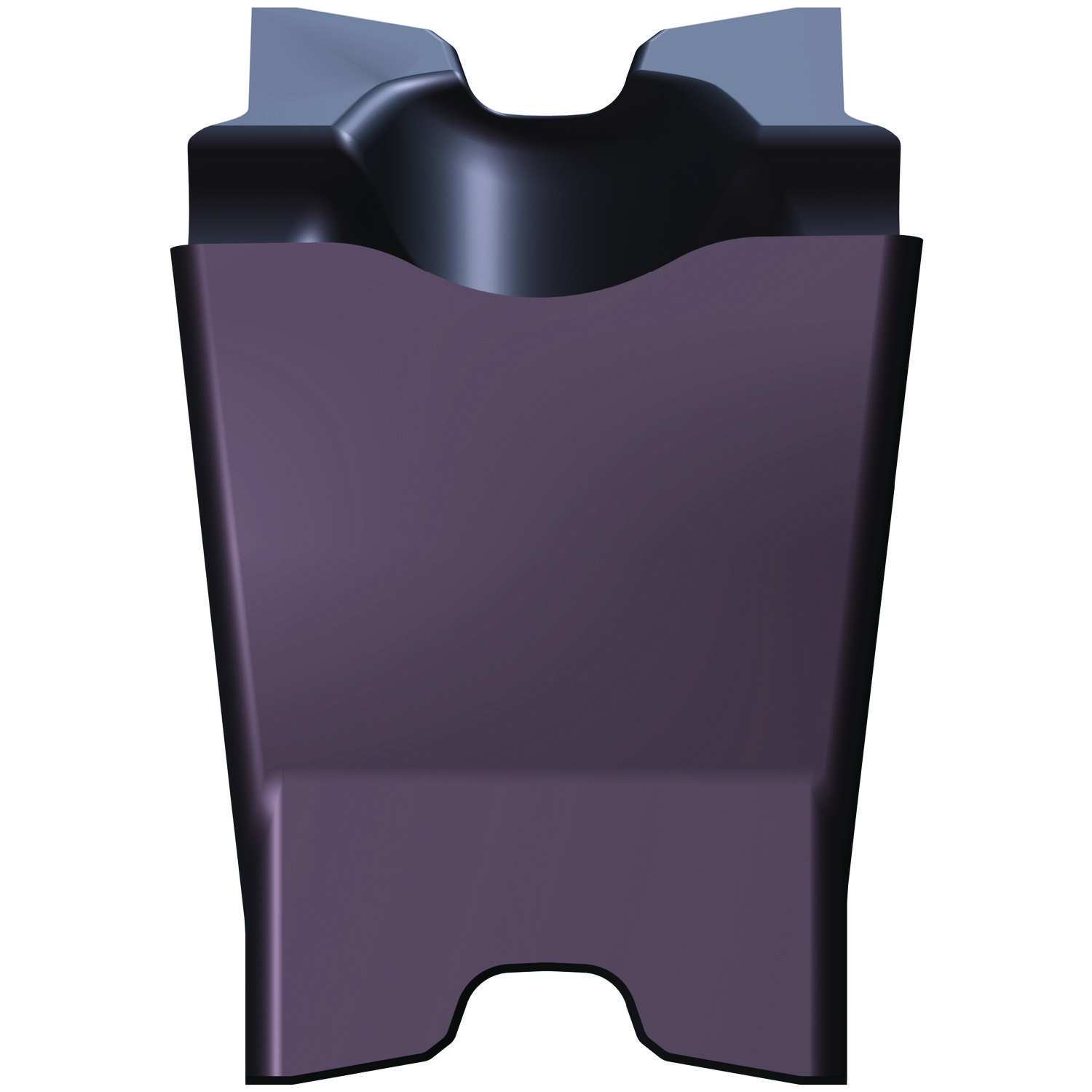

C2I-F2L-0250-0502-CM1135 — Foto do produto

Foto do produto

Pastilhas · Pastilha de corte e canal

C2I-F2L-0250-0502-CM1135

Pastilha CoroCut® 2 para corte

Pastilha geradora de perfil para aço inoxidável (ISO M) · classe 1135 com cobertura CVD · espessura 4,332 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado Classe 1135

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Testado em máquina pela engenharia da Hailtools: CoroCut® 2

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C2I-F2L-0250-0502-CM1135.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCatálogo de sangramento e canais 26.1Catálogo · Sandvik Coromant · PDFCoroCut 2 — todos os conceitosApresentação de produto · Cortes e canais · 42 slidesCoroCut 2 — versatilidade em cortes e canaisApresentação de produto · Cortes e canais · 45 slidesCoroCut 2 — lançamentoApresentação de produto · Cortes e canais · 32 slidesCoroCut 2 -CO flyerCatálogo · CoroPak 26.1 · Sandvik Coromant · ler no siteCoroCut 2 flyerCatálogo · CoroPak 25.2 · Sandvik Coromant · ler no siteCoroCut 2Apresentação · CoroPak 25.1 · Sandvik Coromant · ler no siteCoroCut QD Y-axis partingApresentação · CoroPak 24.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroCut® 2Caso prático da Hailtools · Cortes e canais · com vídeo

Vídeos

Corte de barras com CoroCut 2Hailtools · Academia da Usinagem · YouTubePerfilamento com CoroCut 2Hailtools · Academia da Usinagem · YouTubeCorocut 2Hailtools · Academia da Usinagem · YouTubecorocut 2Hailtools · Academia da Usinagem · YouTubeCoroCut 2Hailtools · Academia da Usinagem · YouTubeCoroCut 2 - corte e canaisHailtools · Academia da Usinagem · YouTube

Biblioteca técnica: tudo sobre CoroCut 2 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C2I-F2L-0250-0502-CM1135
Código compactado
C2I-F2L-0250-0502-CM1135
Material ID
8194213
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
1135
Cobertura
TICRN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário
2,866 g
EAN
7323226540253
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182102
Origem
SE
Lançamento
25/09/2023
CoroPak de lançamento
23.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
115 m/min
Avanço por rotação
0,09 mm/r
Espessura máxima do cavaco
0,09 mm/r
Vida da ferramenta
900 s

Para Aço inoxidável · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

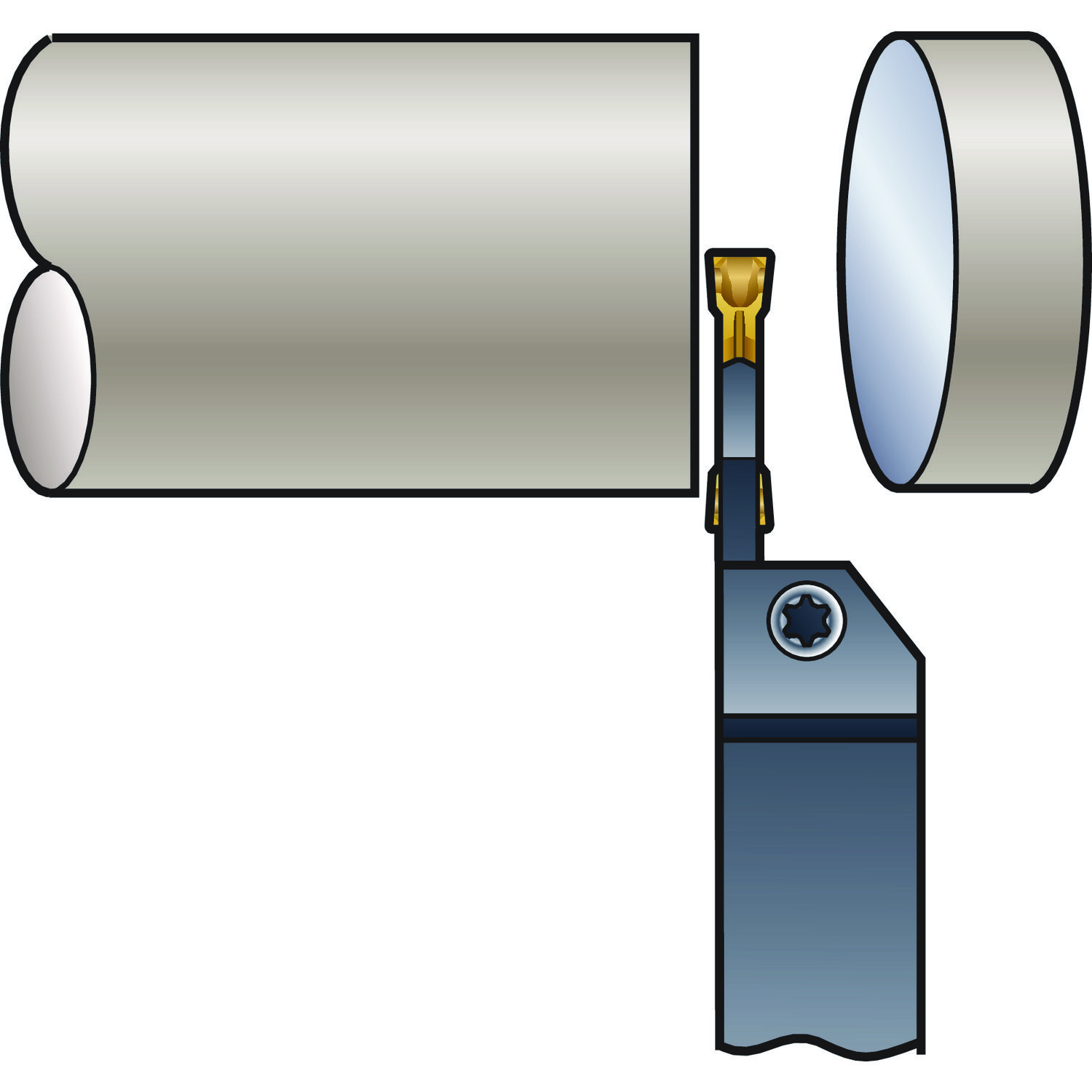

Sangramento e canais · Primary (Radial) KAPR 85°

Material vc m/minfn mm/rhex mm/r Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 115 (95 – 150)0,09 (0,05 – 0,18)0,09 (0,05 – 0,18) 900 s
P Aço 1ª escolha P2.1.Z.AN · 175 HB 140 (115 – 180)0,09 (0,05 – 0,18)0,09 (0,05 – 0,18) 900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 95 (85 – 120)0,09 (0,05 – 0,18)0,09 (0,05 – 0,18) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 28 (24 – 35)0,09 (0,05 – 0,18)0,09 (0,05 – 0,18) 900 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

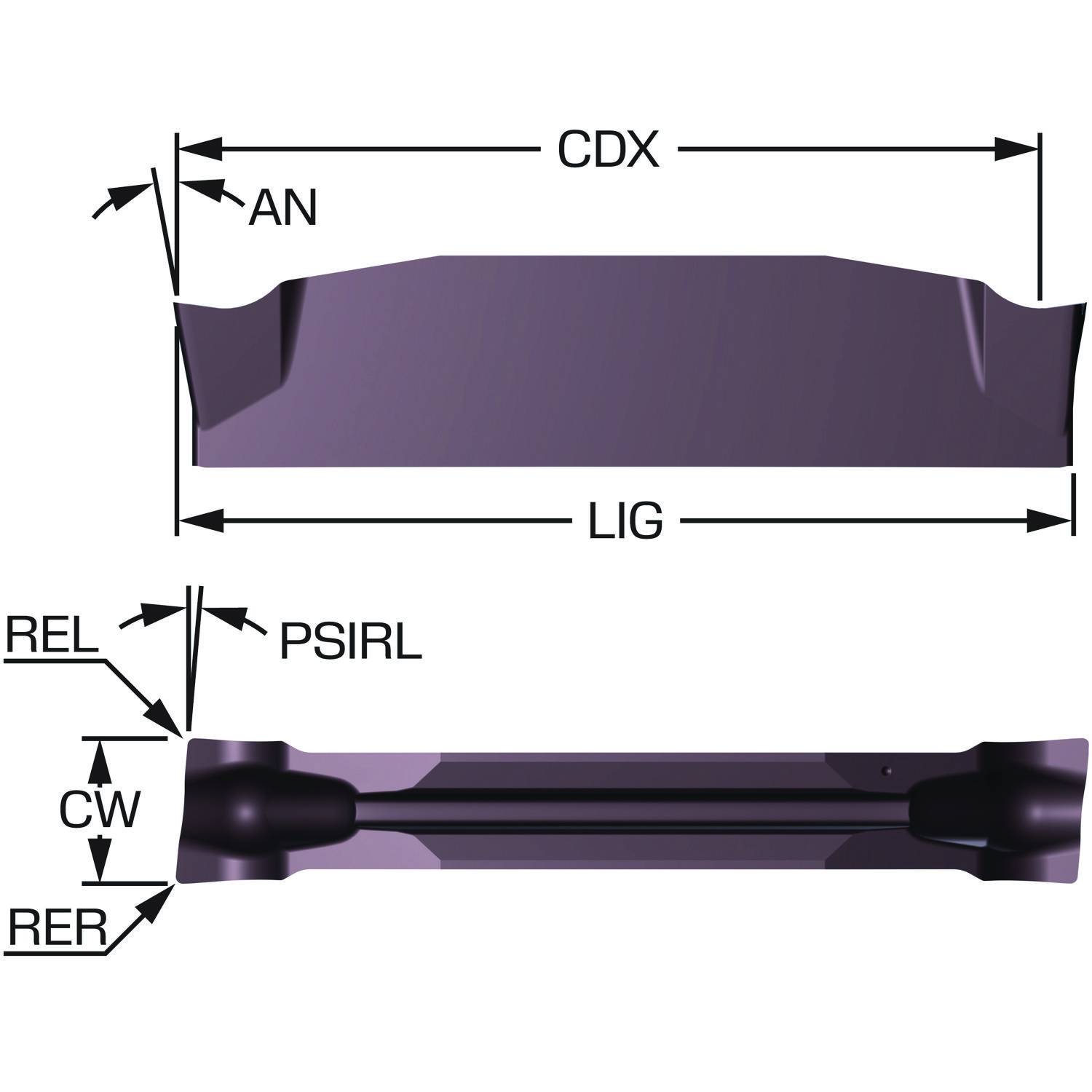

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal esquerda PSIRL 5
Ângulo de folga principal AN 7
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1135
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Seção prismática côncava com trilho
Código do tamanho do assento da pastilha SSC_M F
Código do tamanho do assento da pastilha SSC_N F
Comprimento de interferência na aresta LIG 19.92 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD CM
Espessura da pastilha S 4.3321 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 — tamanho F2
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 P
ISO nível de classificação de material Todos TMC1 PMKS
Largura de corte CW 2.5 mm
Maior tolerância da largura de corte CWTOLU 0.04 mm
Maior tolerância do raio de canto RETOLU 0.05 mm
Menor tolerância da largura de corte CWTOLL -0.04 mm
Menor tolerância do raio de canto RETOLL -0.05 mm
Número de arestas de corte CEDC 2
Peso do item WT 0.002866 kg
Profundidade máxima de corte CDX 18.98 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio de canto esquerdo REL 0.2 mm
Raio do canto direito RER 0.2 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
