Ferramentas · Ferramenta de mandrilar — intercambiável

825-1035TC11

Porta Ferramenta CoroBore® 825 XL para mandrilamento de precisão

Ferramenta de mandrilar · comprimento funcional 218 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
825-1035TC11
Código compactado
825-1035TC11
Material ID
6352251
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
36,83 kg
EAN
26352251
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
CH
Lançamento
23/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

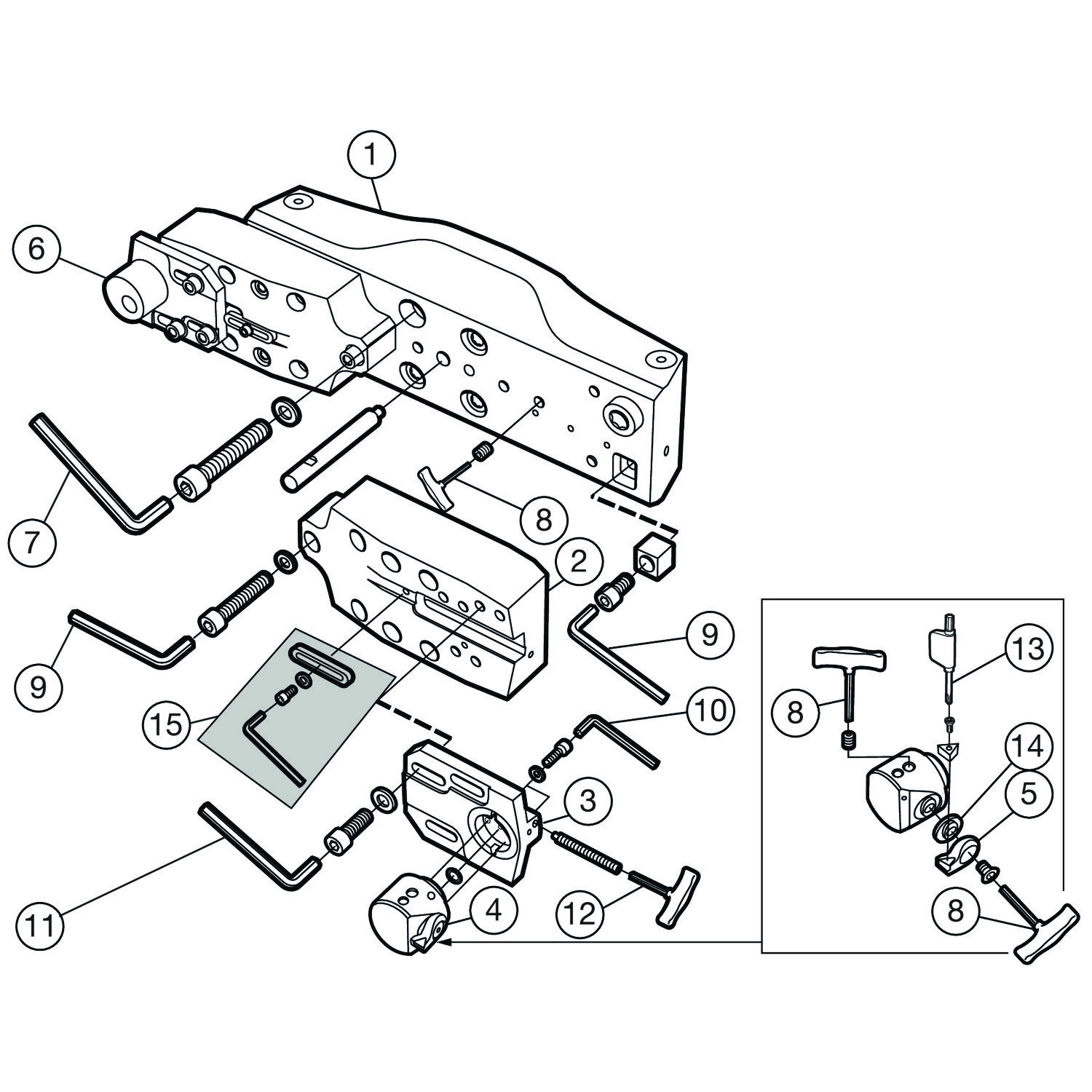

Itens inclusos

  • 1 × A40-NXLA35-AQ2 106 Ponte
  • 2 × A35-RXLS24-A 060 Extensão da ponte
  • 1 × S24-R825XLA34-012 Corrediça
  • 1 × A34-R825C-E 017 A Cabeçote de mandrilar fino
  • 1 × R825C-AF23STUC1103A Cartucho
  • 1 × S24-825XL-CW Contrapeso
  • 1 × 3021 010-140 Chave
  • 1 × 265.2-821 Chave
  • 1 × 3021 010-100 Chave
  • 1 × 3021 010-050 Chave
  • 1 × 3021 010-080 Chave
  • 1 × 265.2-817 Chave
  • 1 × 5680 051-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

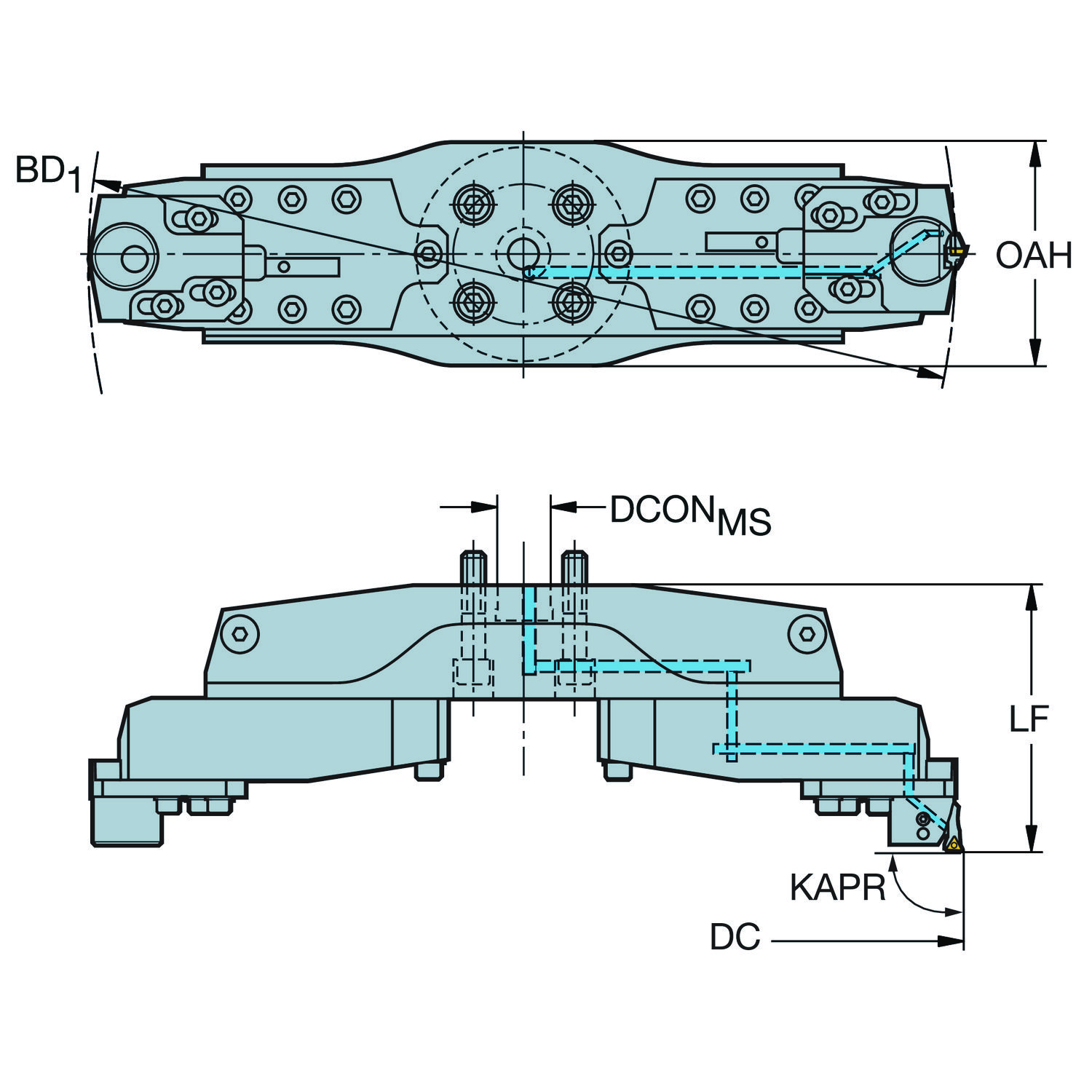

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 164 mm
Ângulo da aresta de corte da ferramenta KAPR 92
Ângulo da ponta da pastilha EPSR 60
Código do material do corpo BMC Aço e alumínio
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 218 mm
Comprimento funcional LF 218 mm
Comprimento total OAL 218 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro de corte máximo DCX 1035 mm
Diâmetro do corpo BD 775 mm
Diâmetro do cubo DHUB 160 mm
Diâmetro do parafuso circular DBC 101.6 mm
Diâmetro mínimo de corte DCN 778 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore XL eixo porta-fresa — métrica: 40X
Limite máximo de ajuste ADJLX 128.5 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110304 (RE<0.4)
Peso do item WT 36.83 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 0.9 Nm
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
