Adaptação · Bridge type boring adaptor
A40-NXLA35-AQ2 106
Árvore para braço CoroBore® XL
Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A40-NXLA35-AQ2 106
- Código compactado
- A40-NXLA35-AQ2106
- Material ID
- 5924279
- Família
- Adaptação
- Tipo
- Bridge type boring adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 29.5 Kilogram
- EAN
- 25924279
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- FR
- Lançamento
- 25/09/2010
- CoroPak de lançamento
- 10.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

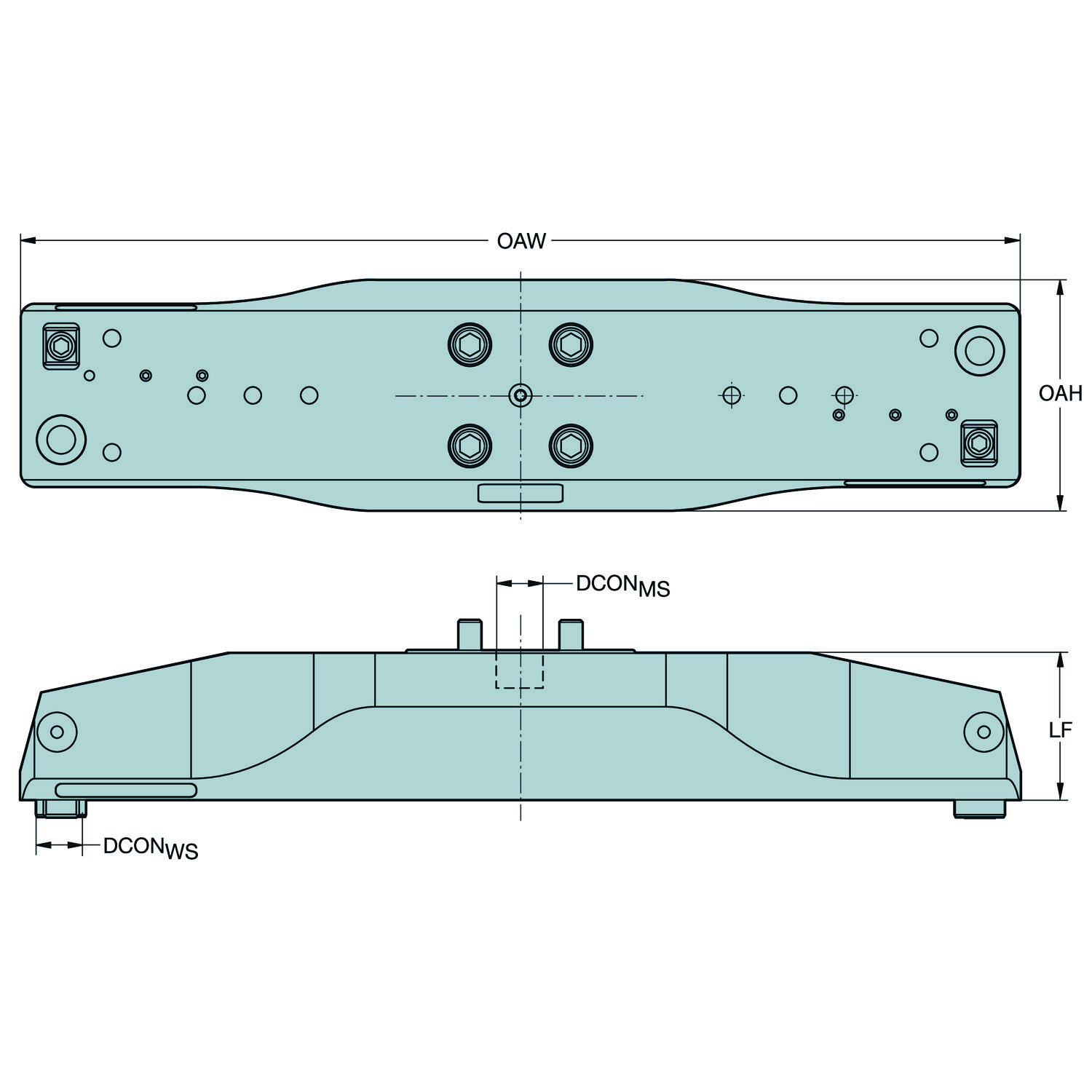

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 164 mm |
| Código do material do corpo | BMC | Aluminium |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF_1 | 106 mm |
| Diâmetro de corte máximo | DCX | 1020 mm |
| Diâmetro mínimo de corte | DCN | 778 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL Arbor -metric: 40X |
| Direção de interface de adaptação da peça | ADINTWS | CoroBore XL Bridge Extension -size A35 |
| Sensor embedded property | SEP | Não |

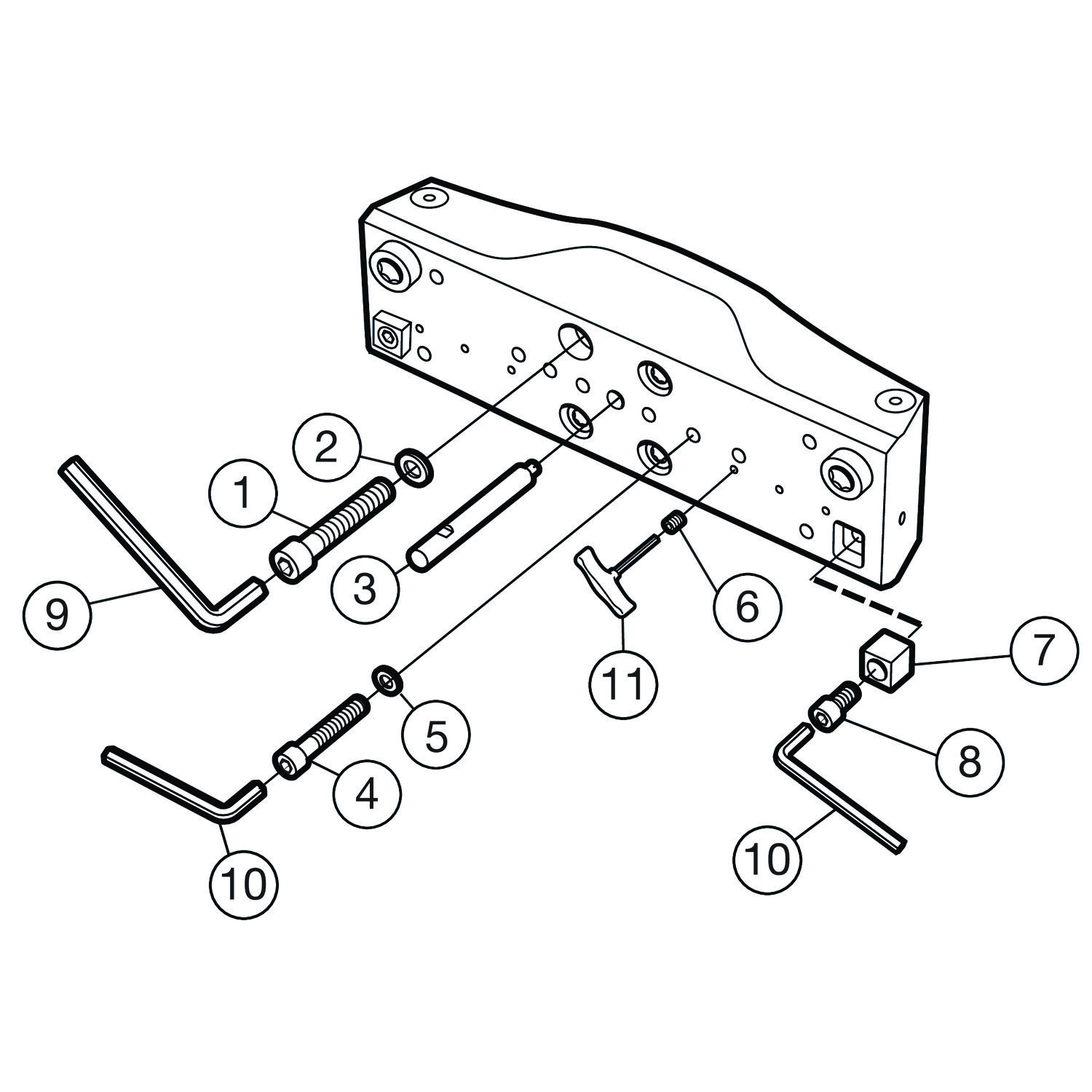

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-572 Parafuso Allen 4 na ferramenta
3411 012-170 Arruela 4 na ferramenta 5552 047-02 Pino 1 na ferramenta 3212 010-518 Parafuso Allen 6 na ferramenta 3411 012-130 Arruela 6 na ferramenta
3214 010-406 Parafuso sem cabeça com hexagono interno 5 na ferramenta 3193 110-050 Acoplamentos 2 na ferramenta 3212 010-511 Parafuso Allen 2 na ferramenta
3021 010-140 Chave Allen 3021 010-100 Chave Allen 265.2-821 Chave Últimos produtos visitados
