Adaptação · Bridge type boring adaptor
A33-R822XLS17-LK030
Braço para corpo da ferramenta CoroBore® XL
Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A33-R822XLS17-LK030
- Código compactado
- A33-R822XLS17-LK030
- Material ID
- 6872880
- Família
- Adaptação
- Tipo
- Bridge type boring adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.3 Kilogram
- EAN
- 7323220289486
- NCM
- 846610
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 22/09/2015
- CoroPak de lançamento
- 15.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

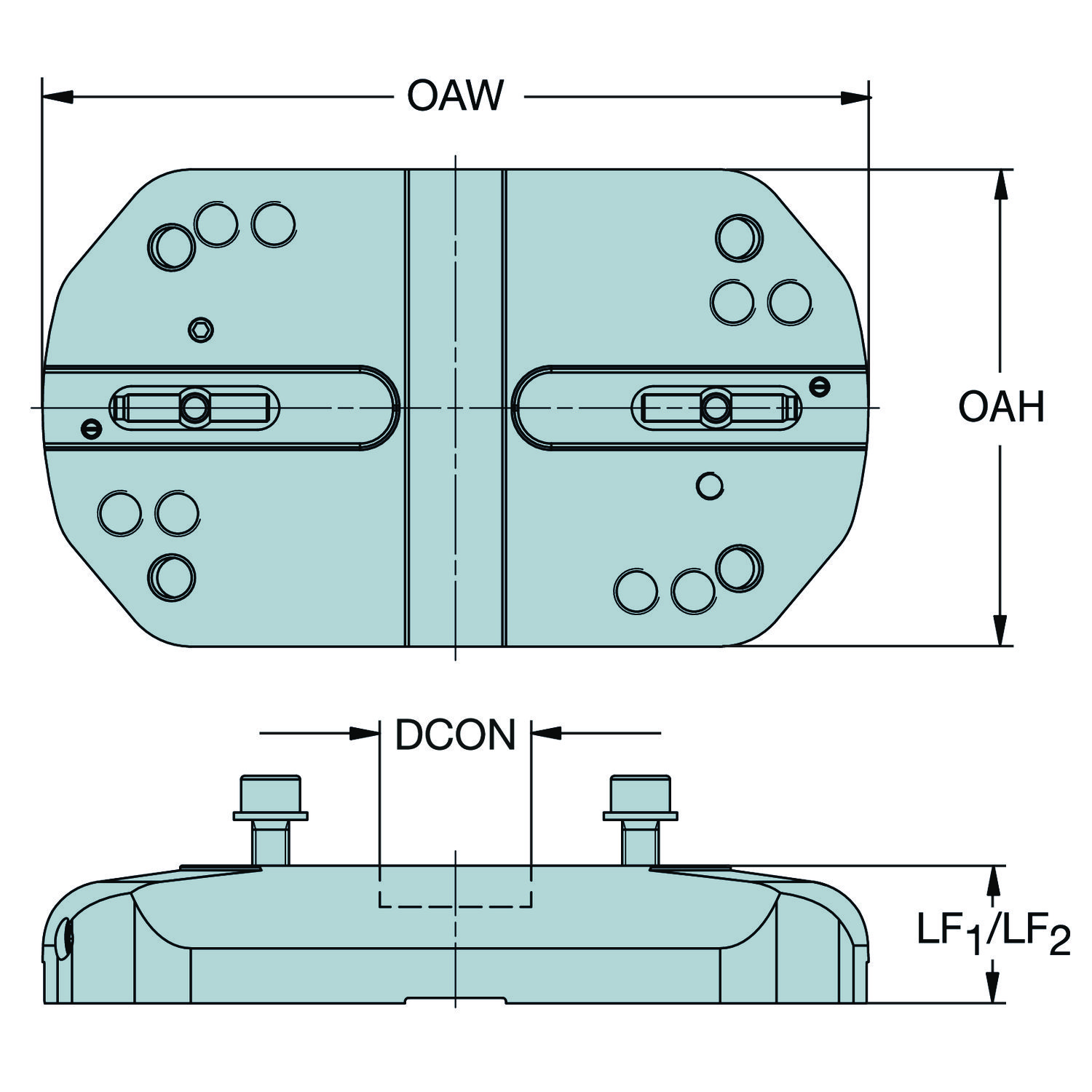

| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Código do material do corpo | BMC | Aluminium |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF_1 | 30 mm |
| Diâmetro de corte máximo | DCX | 250 mm |
| Diâmetro mínimo de corte | DCN | 198 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Boring arbor -2 key drives -metric: 33 |
| Direção de interface de adaptação da peça | ADINTWS | Boring Slide -size S17FR |
| Sensor embedded property | SEP | Não |

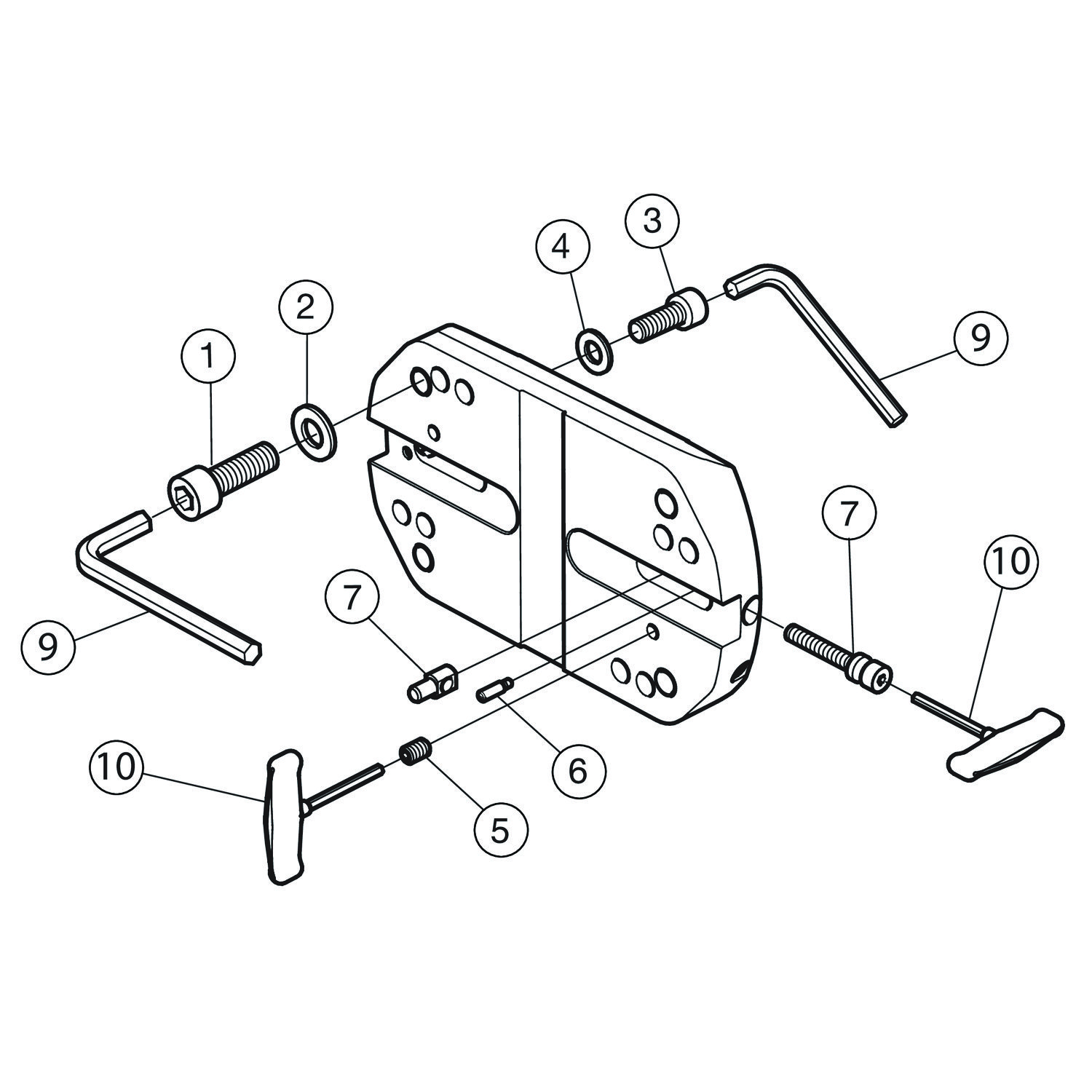

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-462 Parafuso Allen 4 na ferramenta
3411 013-105 Arruela 4 na ferramenta 3212 010-446 Parafuso Allen 4 na ferramenta 3411 012-084 Arruela 4 na ferramenta
3214 010-355 Parafuso sem cabeça com hexagono interno 1 na ferramenta 3212 230-207 Parafuso 2 na ferramenta
5519 091-01 Parafuso 2 na ferramenta
3021 010-080 Chave Allen 3021 010-060 Chave Allen 265.2-817 Chave Últimos produtos visitados
