820-75VC11X-C5

Ferramentas · Indexable spiral groove boring

820-75VC11X-C5

Porta Ferramenta ajustável CoroBore® XL para SpiroGrooving™

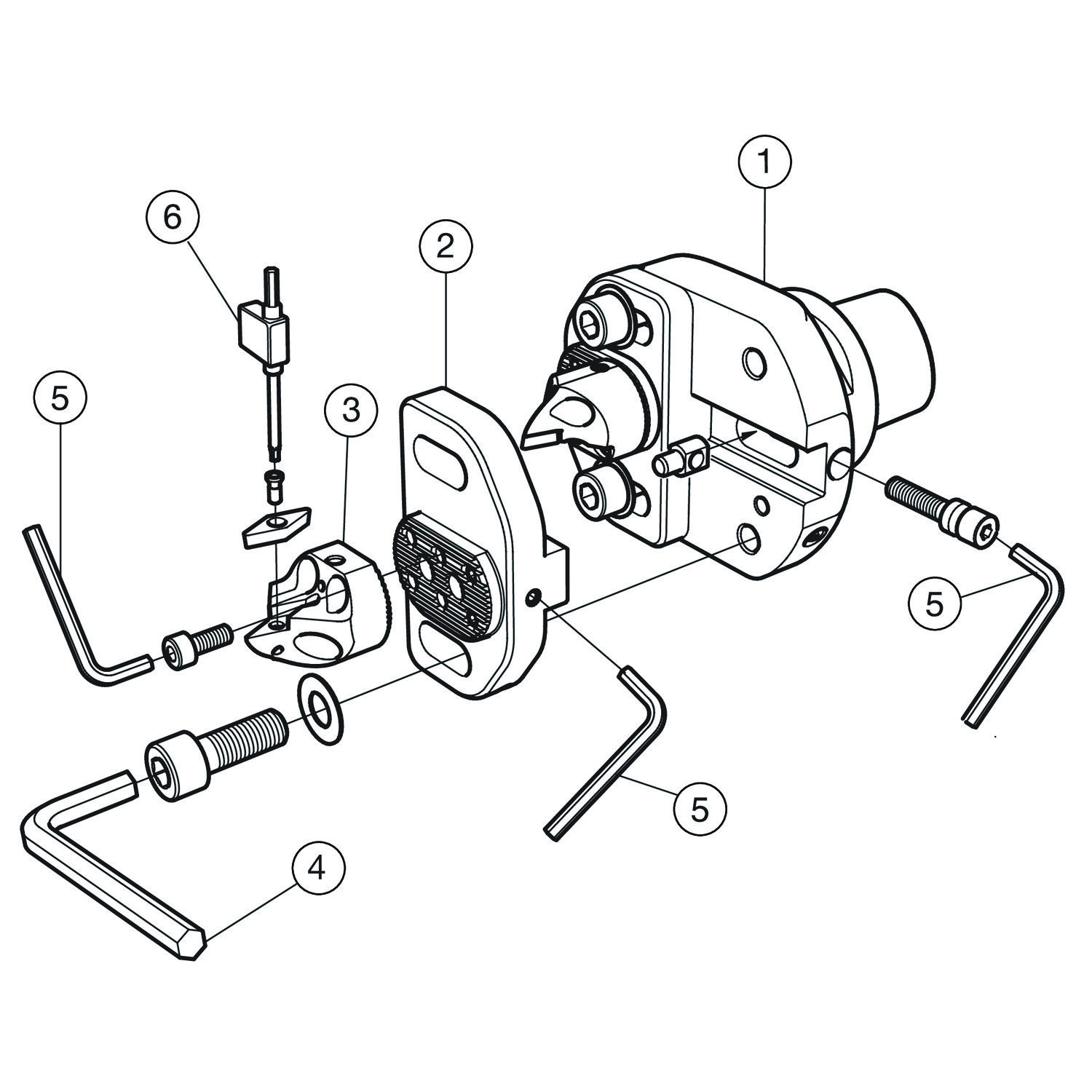

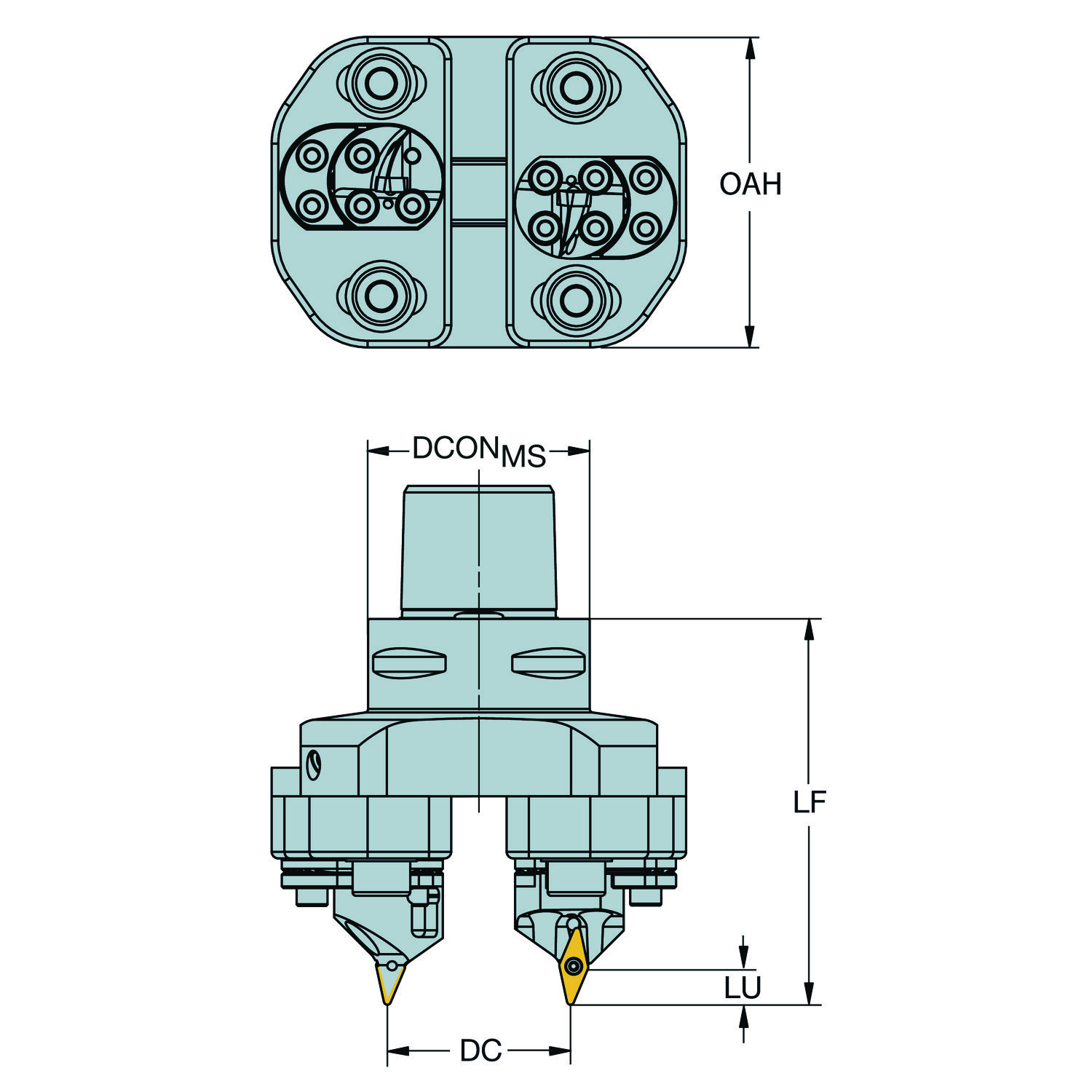

Ferramenta de mandrilar · comprimento funcional 87 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820-75VC11X-C5
Código compactado
820-75VC11X-C5
Material ID
7134415
Família
Ferramentas
Tipo
Indexable spiral groove boring
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
2.655 Kilogram
EAN
7323221337735
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181205
Origem
DE
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 70 mm
ângulo da aresta de corte da ferramenta KAPR 67
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 87 mm
Comprimento util LU 9 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro de corte máximo DCX 75.6 mm
Diâmetro mínimo de corte DCN 30 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C5
Insert included angle EPSR 35
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 110304/ VCMT 110304
Pressão de refrigeração CP 80 mm
Profundidade de corte máxima APMX 7.5 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 3000
Sensor embedded property SEP Não
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
