SL-SVXCL-25A-11-030 — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

SL-SVXCL-25A-11-030

Cabeça CoroTurn® 107 para SpiroGrooving™

Ferramenta para torneamento · comprimento funcional 30 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SL-SVXCL-25A-11-030
Código compactado
SL-SVXCL-25A-11-030
Material ID
7079654
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
37,5 g
EAN
7323221179779
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
IN
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

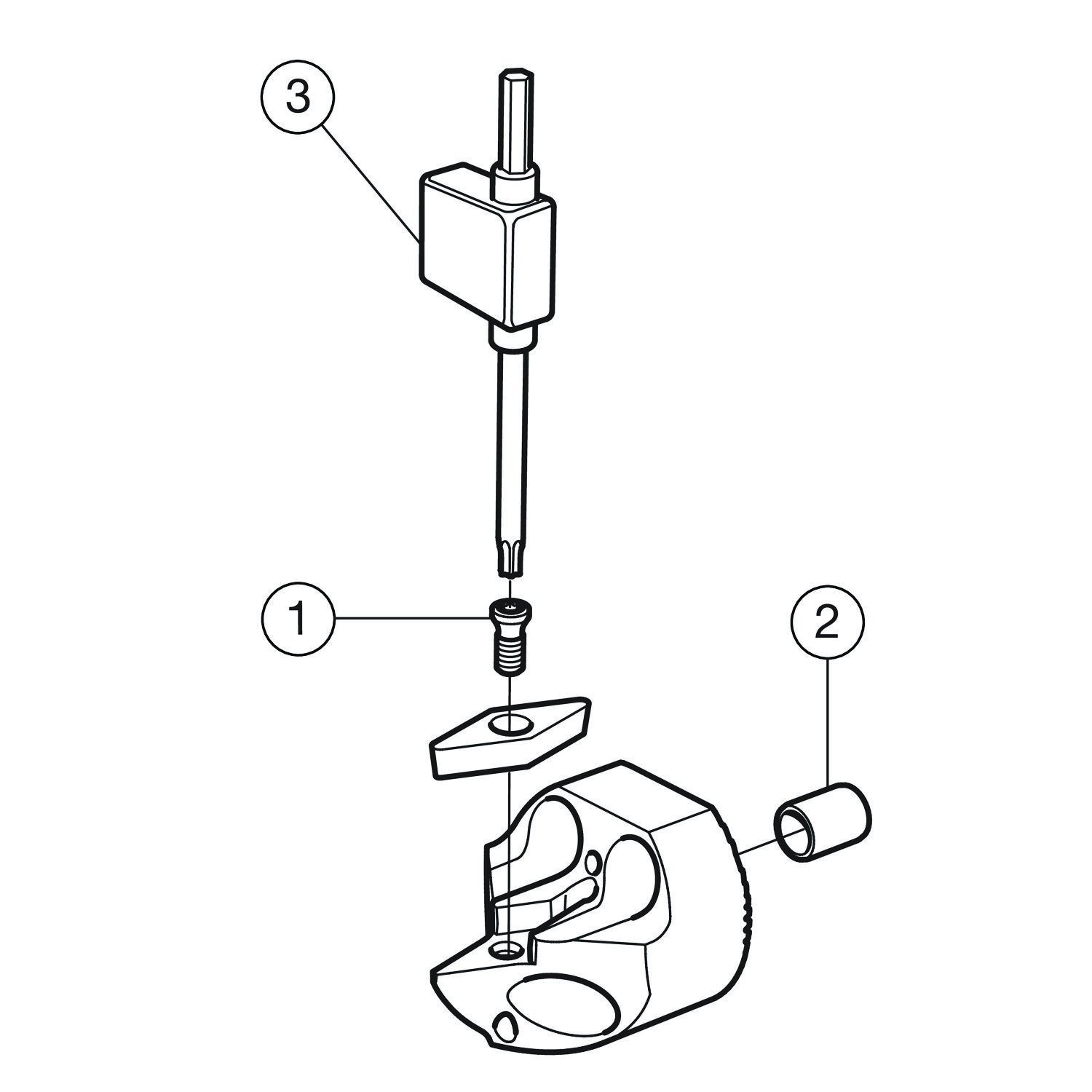

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5552 058-02 Tubo de posicionamento
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

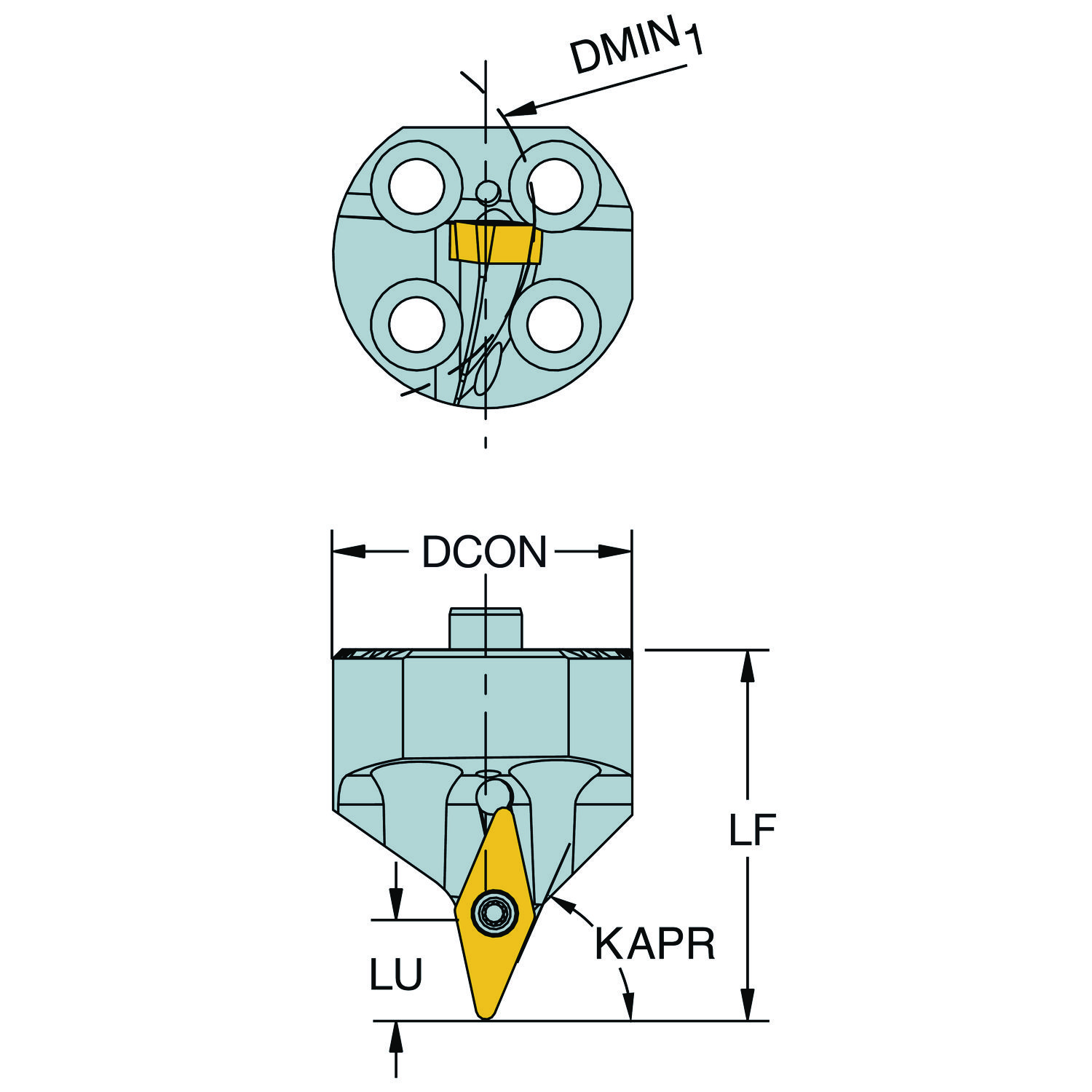

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 2.5 mm
Ângulo da aresta de corte da ferramenta KAPR_1 67
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR 23
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 2
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 75
Balanço máximo OHX 30 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 30 mm
Comprimento total OAL 33.9 mm
Comprimento util LU 9 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro do corpo BD 25 mm
Diâmetro mínimo do furo DMIN_1 30 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 25A (HF= +6)
Identificação da pastilha padrão MIID VCMT 221
Largura funcional WF 0.53 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VCMT 110304
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
