820-139VB16X-C6

Ferramentas · Indexable spiral groove boring

820-139VB16X-C6

Porta Ferramenta ajustável CoroBore® XL para SpiroGrooving™

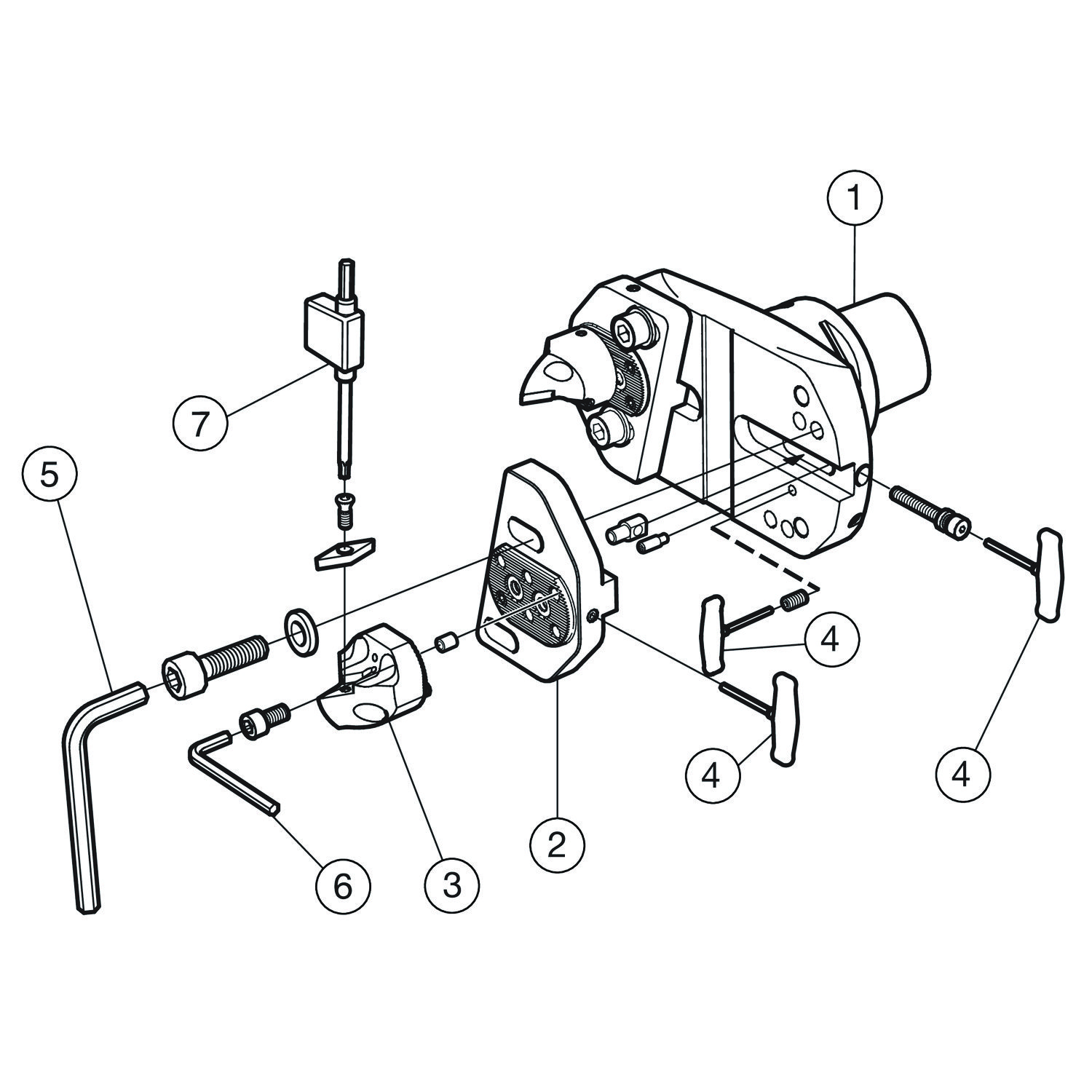

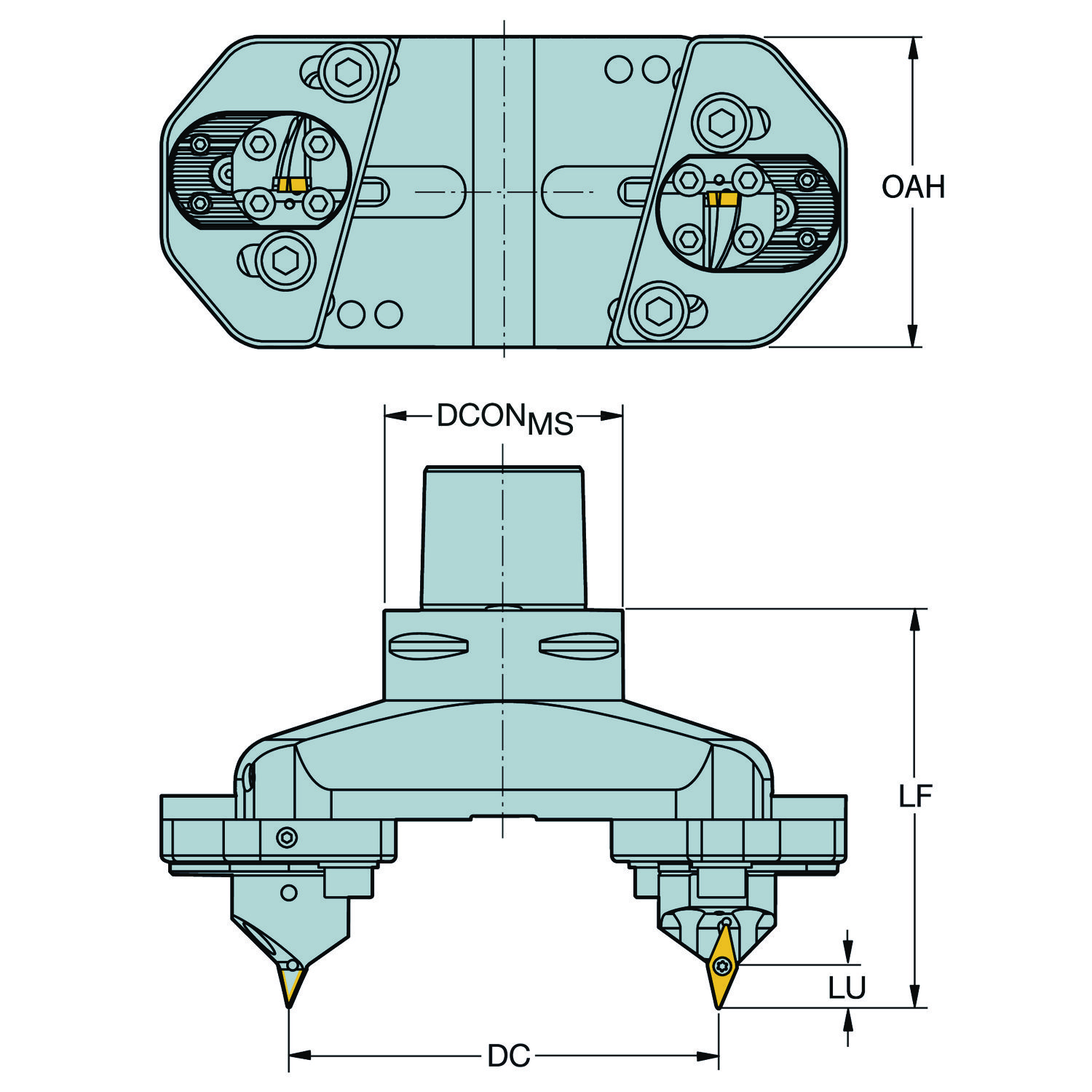

Ferramenta de mandrilar · comprimento funcional 121 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820-139VB16X-C6
Código compactado
820-139VB16X-C6
Material ID
7145747
Família
Ferramentas
Tipo
Indexable spiral groove boring
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
5.06 Kilogram
EAN
7323221388263
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181205
Origem
DE
Lançamento
22/09/2016
CoroPak de lançamento
16.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
ângulo da aresta de corte da ferramenta KAPR 67
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 121 mm
Comprimento util LU 15 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro de corte máximo DCX 139.6 mm
Diâmetro mínimo de corte DCN 48 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C6
Insert included angle EPSR 35
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 160408/ VCMT 160408
Pressão de refrigeração CP 80 mm
Profundidade de corte máxima APMX 12.5 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 3000
Sensor embedded property SEP Não
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
