VBMT 11 03 08-KF 3225

Pastilhas · Turning insert - general

VBMT 11 03 08-KF 3225

Pastilha CoroTurn® 107 para torneamento

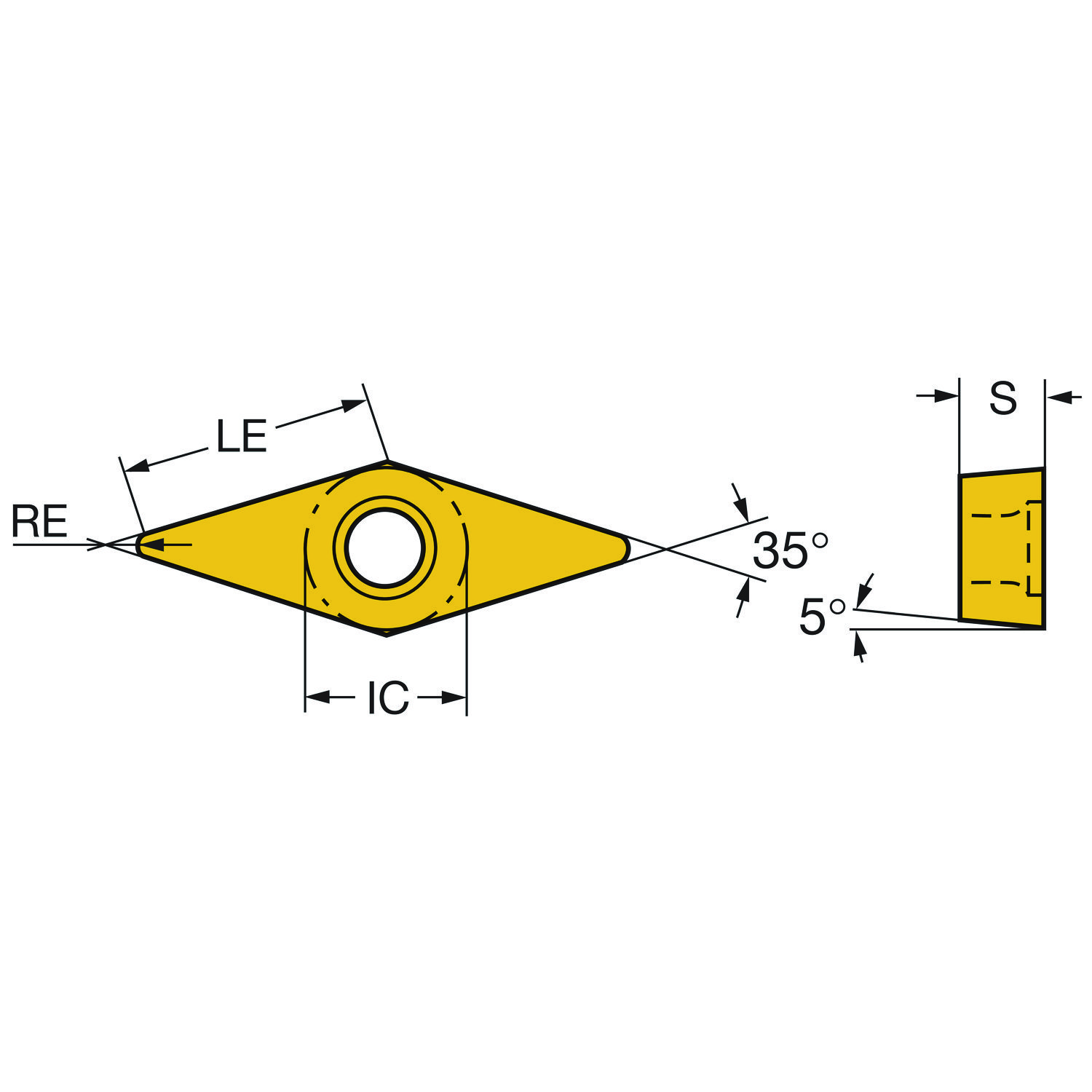

Pastilha para torneamento para ferro fundido (ISO K) · classe 3225 com cobertura CVD · círculo inscrito 6,35 mm, raio de ponta 0,79 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe 3225

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
VBMT 11 03 08-KF 3225
Código ANSI
VBMT 222-KF 3225
Código compactado
VBMT110308-KF3225
Material ID
6868312
Família
Pastilhas
Tipo
Turning insert - general
Classe
3225
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
2.19 Gram
EAN
7323220264292
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
SE
Lançamento
22/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
245 m/min
Avanço por rotação
0,13 mm/r
Profundidade de corte
0,4 mm
Espessura máxima do cavaco
0,11 mm/r
Vida da ferramenta
900 s

Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 93°

Material vc m/minfn mm/rhex mm/rap mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 245 (225 – 255)0,13 (0,07 – 0,23)0,11 (0,06 – 0,2)0,4 (0,15 – 1,7) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 5
Classe GRADE 3225
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Rhombic 35
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Comprimento efetivo da aresta de corte LE 10.27 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KF
Diâmetro do círculo inscrito IC 6.35 mm
Diâmetro do furo de fixação D1 2.8 mm
Espessura da pastilha S 3.18 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE VB1103
Insert included angle EPSR 35
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 K
Número de arestas de corte CEDC 2
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 0.79 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
