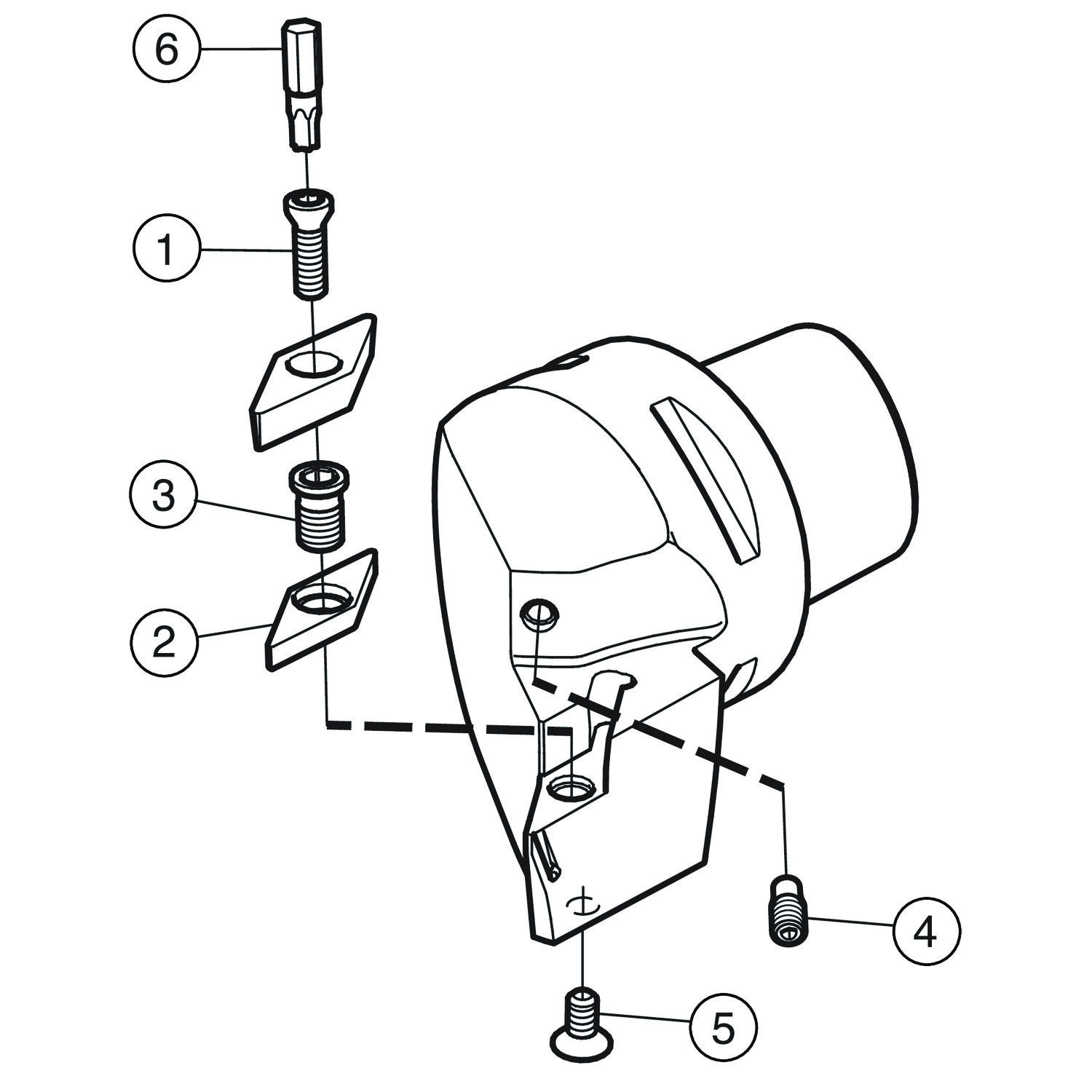

Unidade de corte CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C4-SVJBL-2705011B1C1
Código compactado
C4-SVJBL-2705011B1C1
Material ID
8442468
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
0.353 Kilogram
EAN
7323227560250
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
SE
Lançamento
14/11/2023
CoroPak de lançamento
24.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C4-SVJBL-2705011B1C1 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.541 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

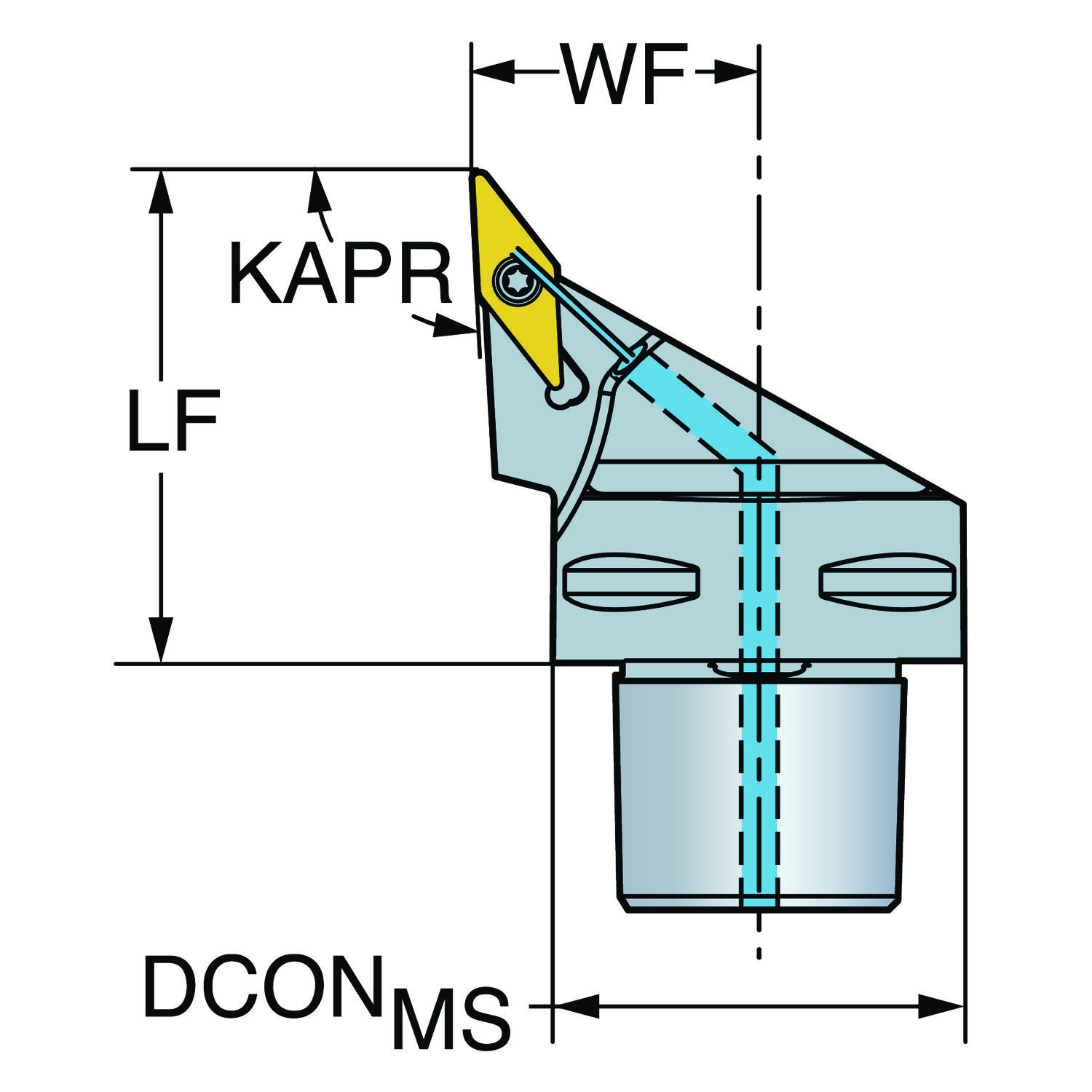

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 93
ângulo de ataque da ferramenta PSIR -3
ângulo de folga principal AN 5
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 50
Balanço máximo OHX 50 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento funcional LF 50 mm
Comprimento total OAL 74 mm
Coolant exit supply type CXST both over and under the cutting edge
Diâmetro da conexão DCONMS 40 mm
Diâmetro mínimo do furo DMIN_1 105 mm
Diâmetro mínimo do furo DMIN_2 140 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C4
Identificação da pastilha padrão MIID VBMT 221
Insert included angle EPSR 35
Largura funcional WF 27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 110304/ VCMT 110304
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Axially concentric or off-center with nozzle, adjustable
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
