A12S-SVUBL 2-EB1

Ferramentas · Turning Indexable

A12S-SVUBL 2-EB1

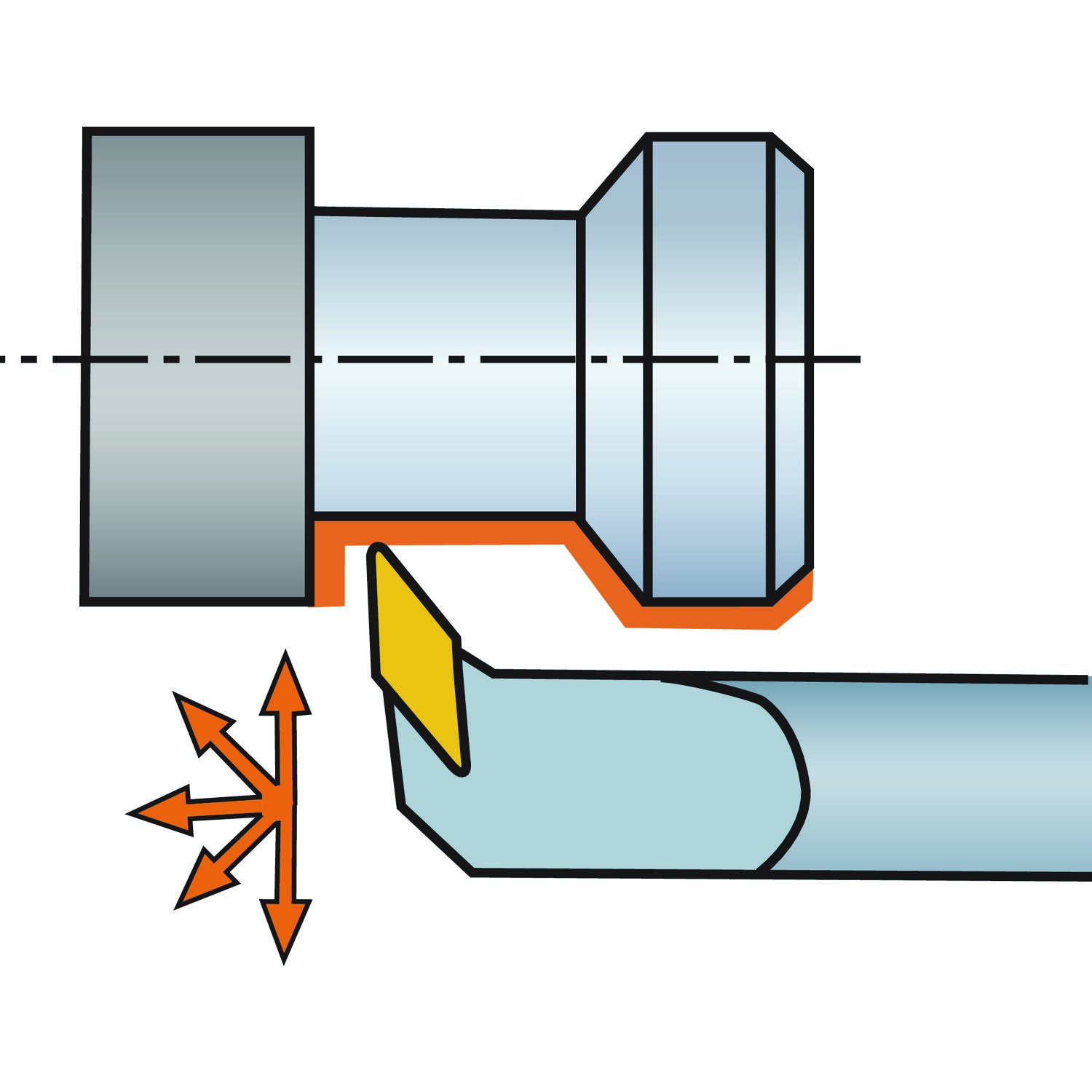

Barra de mandrilar CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 254 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A12S-SVUBL 2-EB1
Código compactado
A12S-SVUBL2-EB1
Material ID
5721831
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
400.0 Gram
EAN
11244962
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
06/11/2000
CoroPak de lançamento
00.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 18.03 mm
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR 93
ângulo da aresta de corte da ferramenta KAPR_1 93
ângulo de ataque da ferramenta PSIR -3
ângulo de folga principal AN 5
ângulo de inclinação LAMS -5.05
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 50
Balanço máximo OHX 76.2 mm
Balanço mínimo OHN 29.97 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 225.5 mm
Comprimento funcional LF 254 mm
Comprimento total OAL 254 mm
Diâmetro da conexão DCONMS 19.05 mm
Diâmetro do corpo BD 19.05 mm
Diâmetro mínimo do furo DMIN_1 25.7 mm
Diâmetro mínimo do furo DMIN 25.7 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank w/ 3 flats -inch: 3/4
Identificação da pastilha padrão MIID VBMT 221
Insert included angle EPSR 35
Largura funcional WF 14.73 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 110304/ VCMT 110304
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
