Adaptação · Adaptador estacionário — reto
570-2C 20 140
Haste cilíndrica para adaptador CoroTurn® SL
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-2C 20 140.
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 570-2C 20 140
- Código compactado
- 570-2C20140
- Material ID
- 5764465
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 295 g
- EAN
- 11045252
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- SE
- Lançamento
- 26/01/1998
- CoroPak de lançamento
- 98.1
Arquivos CAD
- STP básico 469861128.stp
- STP detalhado 469861127.stp
- DXF 2D 77278727.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

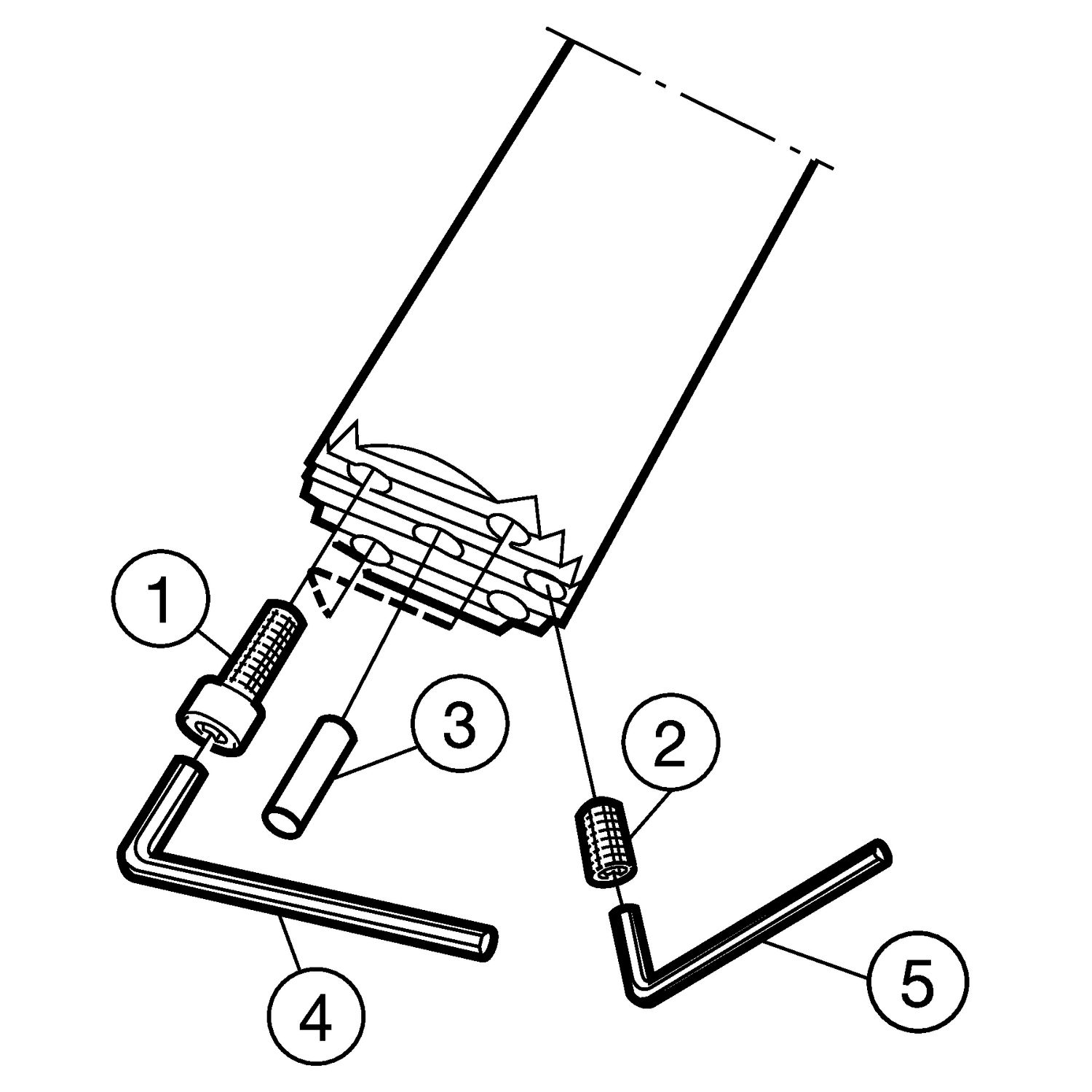

Itens inclusos
- 3 × 3212 030-351 Parafuso
- 2 × 3214 035-154 Parafuso de refrigeração
- 1 × 5643 048-02 Tampão de vedação
- 1 × 3021 011-764 Chave
- 1 × 3021 012-013 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

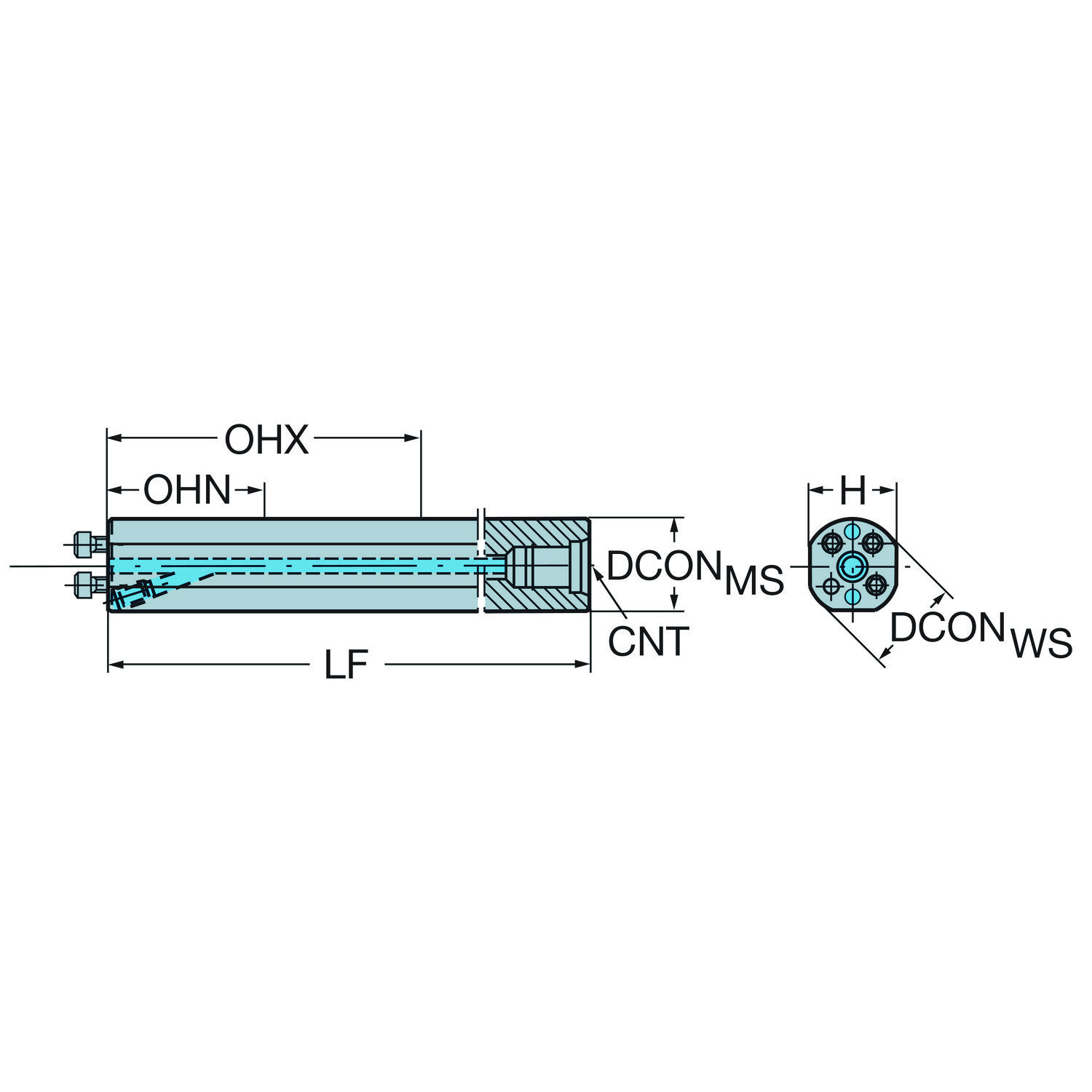

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 18 mm |
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 60 mm |
| Balanço mínimo | OHN | 0 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 140 mm |
| Comprimento do corpo | LB | 140 mm |
| Comprimento funcional | LF_1 | 140 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro da conexão | DCONWS | 20 mm |
| Diâmetro do corpo | BD_1 | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica com 3 rebaixos — métrica: 20 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 20, -rasgo&tubo refrigeração |
| Largura funcional | WF_1 | 0 mm |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/4-19 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica e axial concêntrica em círculo |
| Torque | TQ | 2.8 mm |
