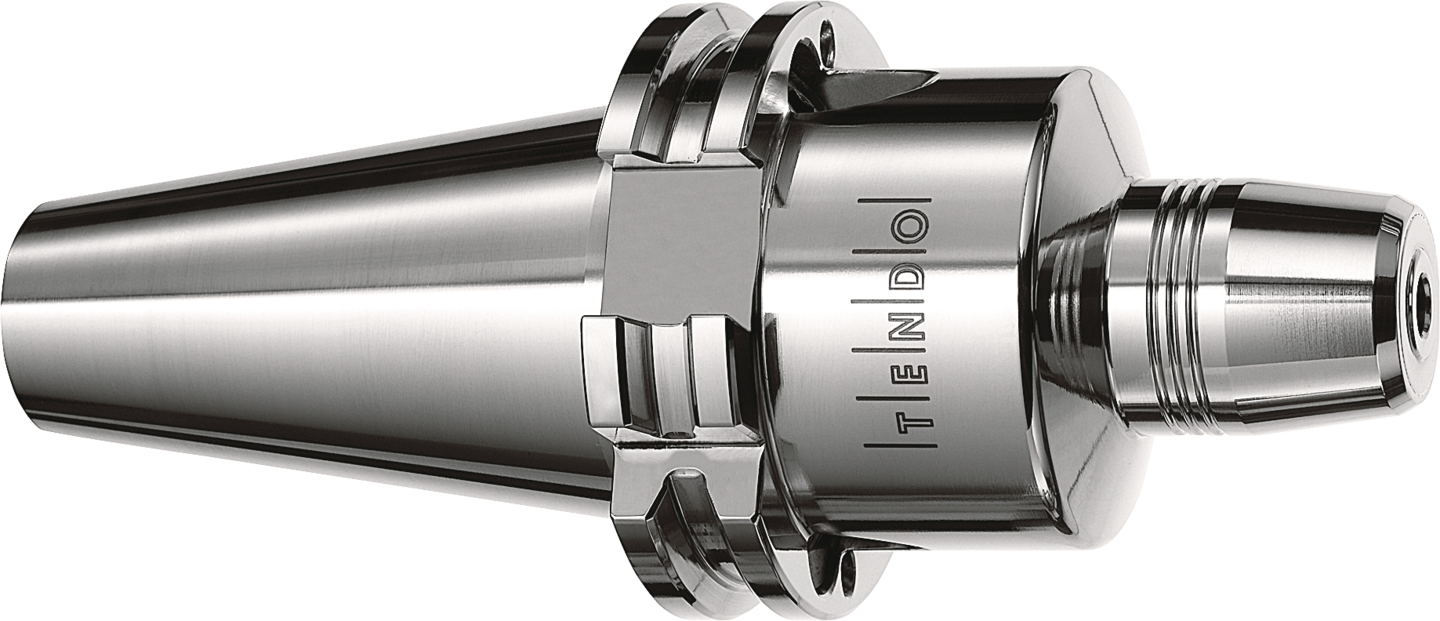

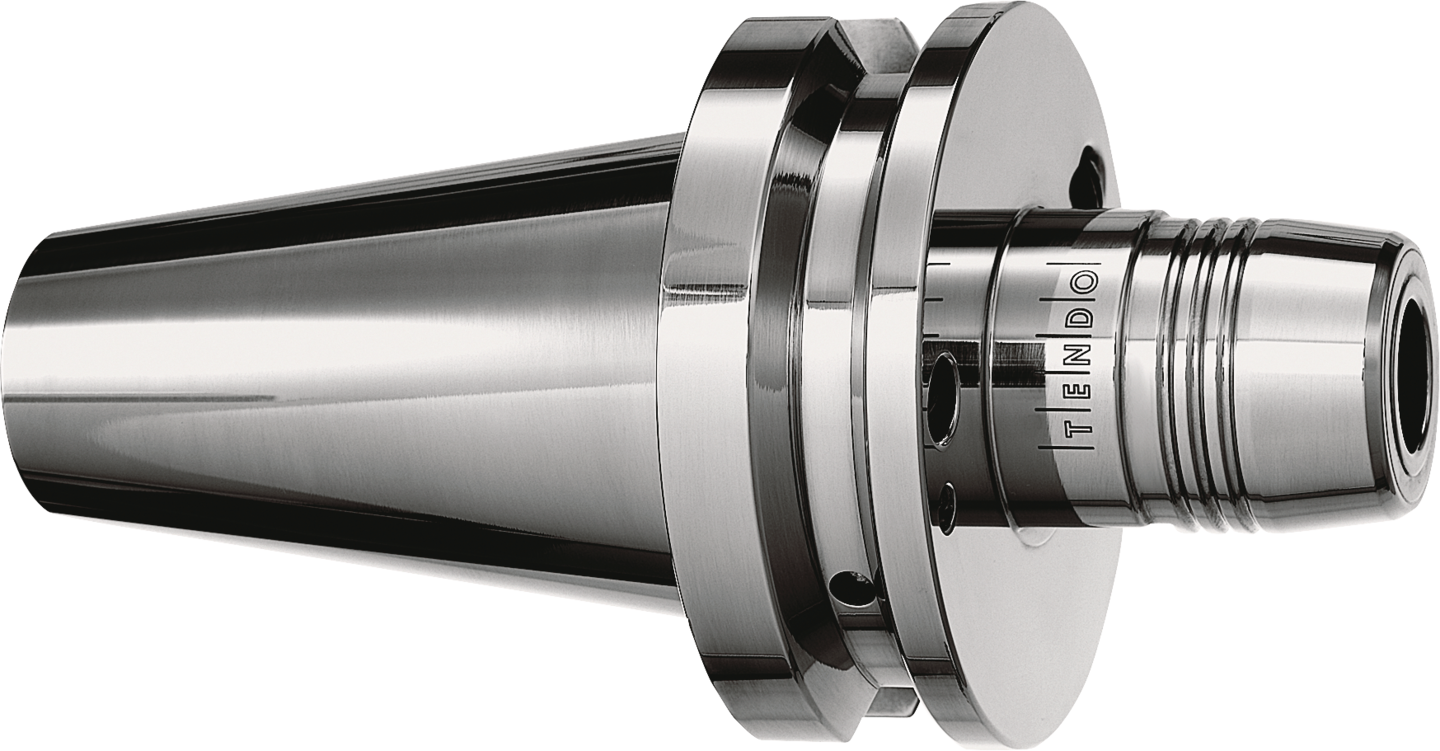

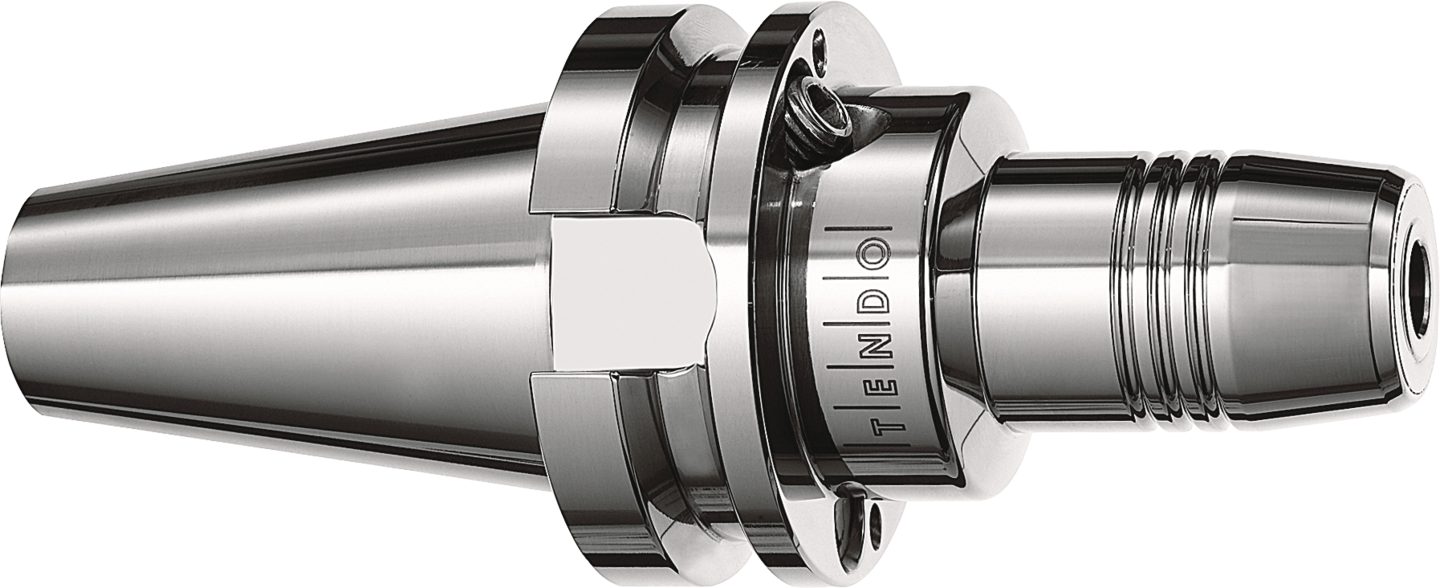

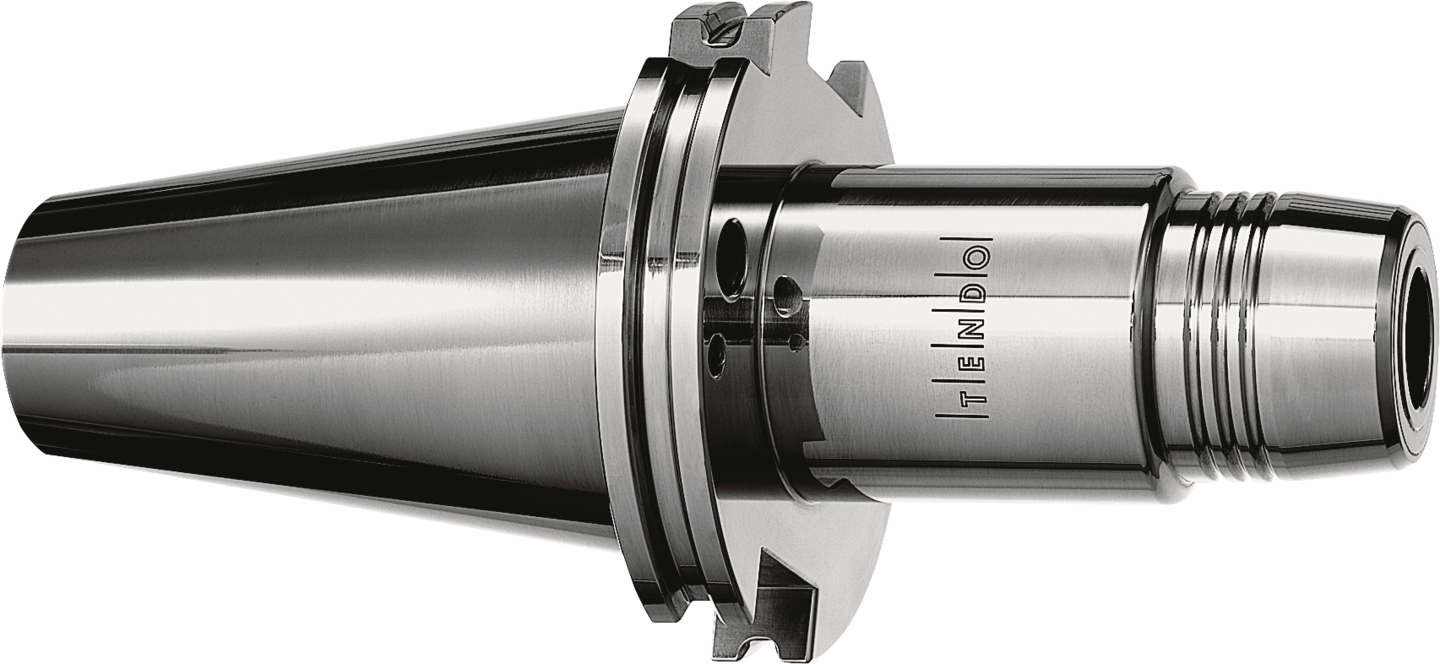

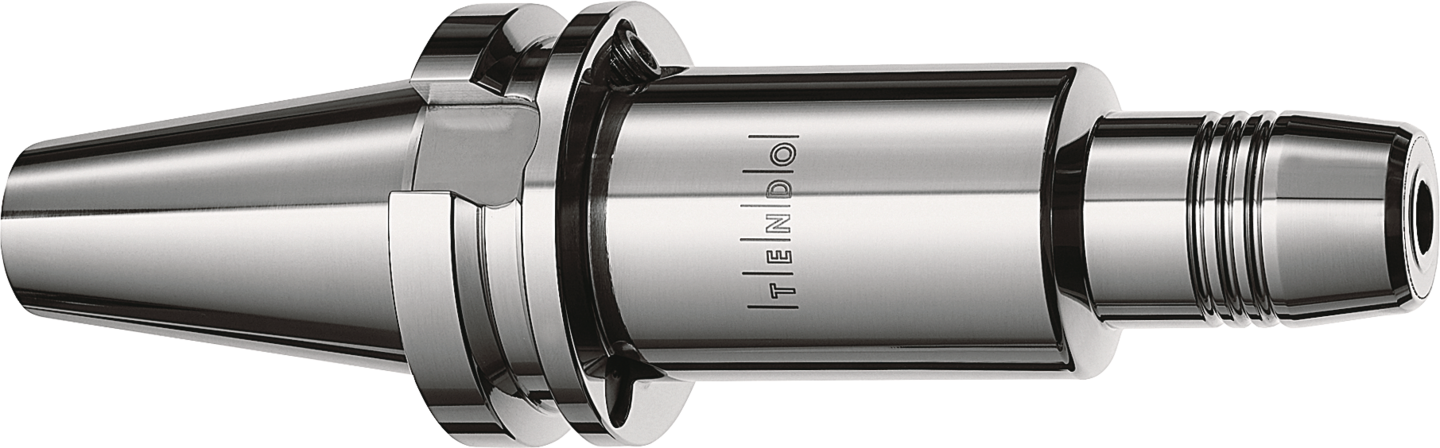

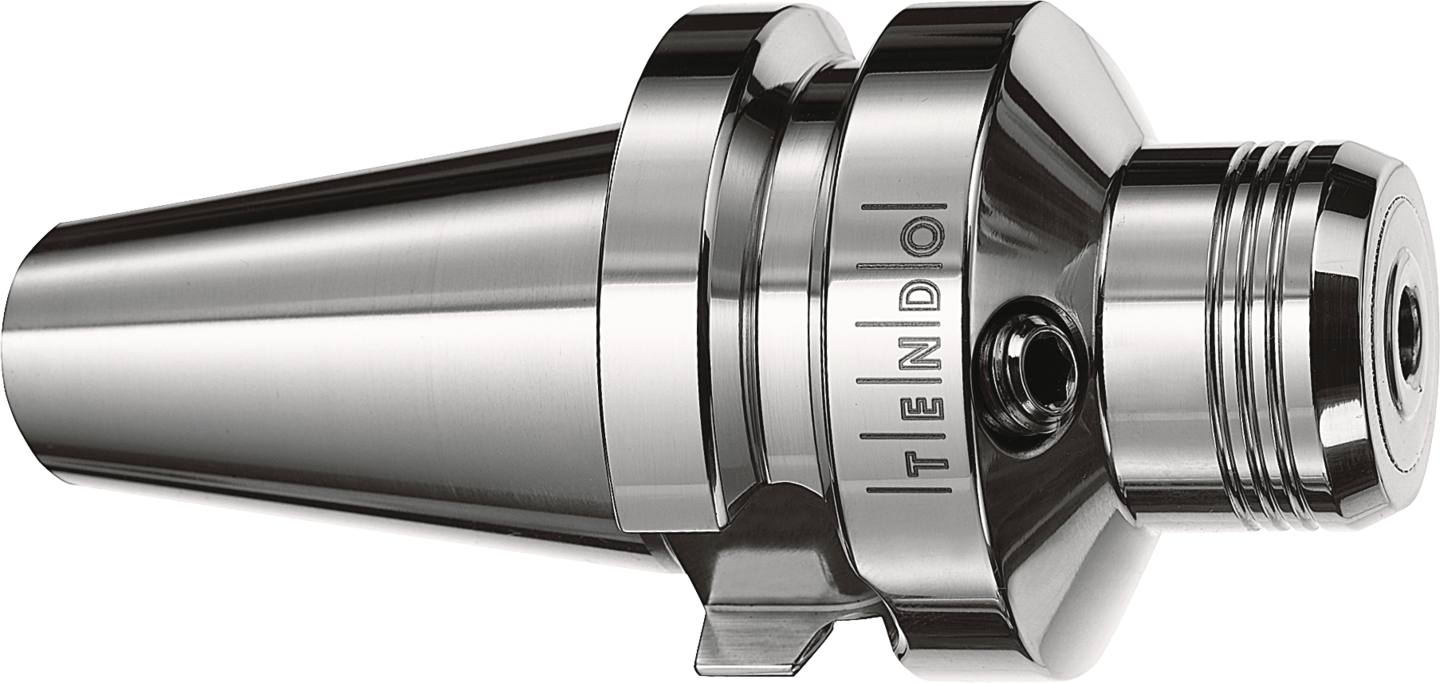

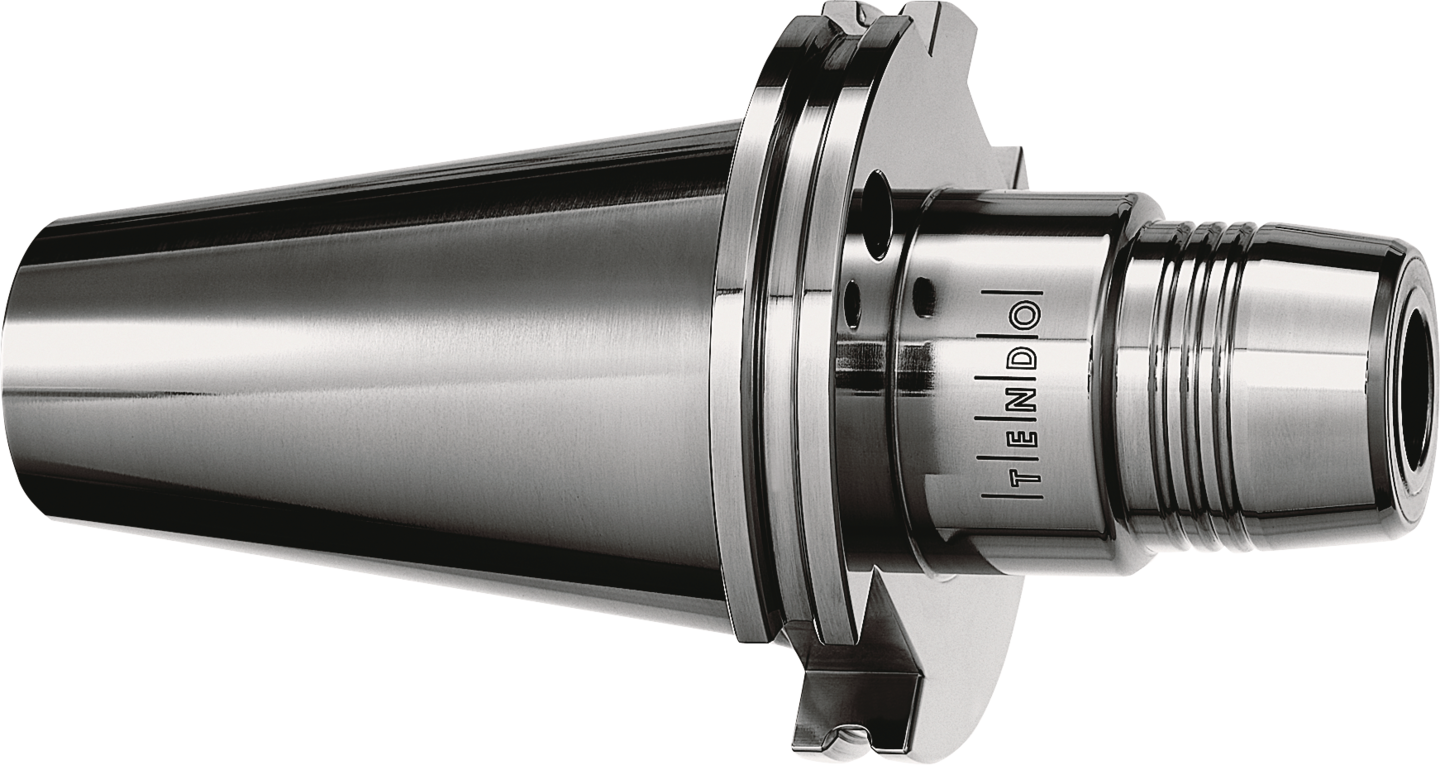

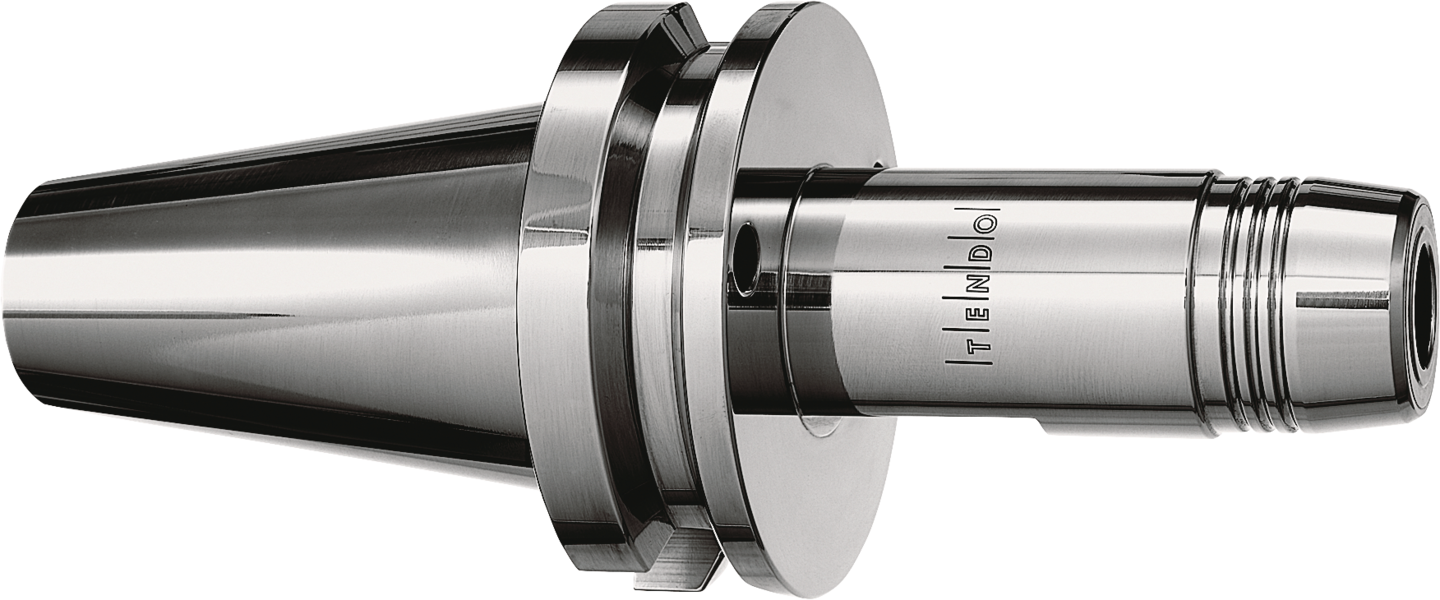

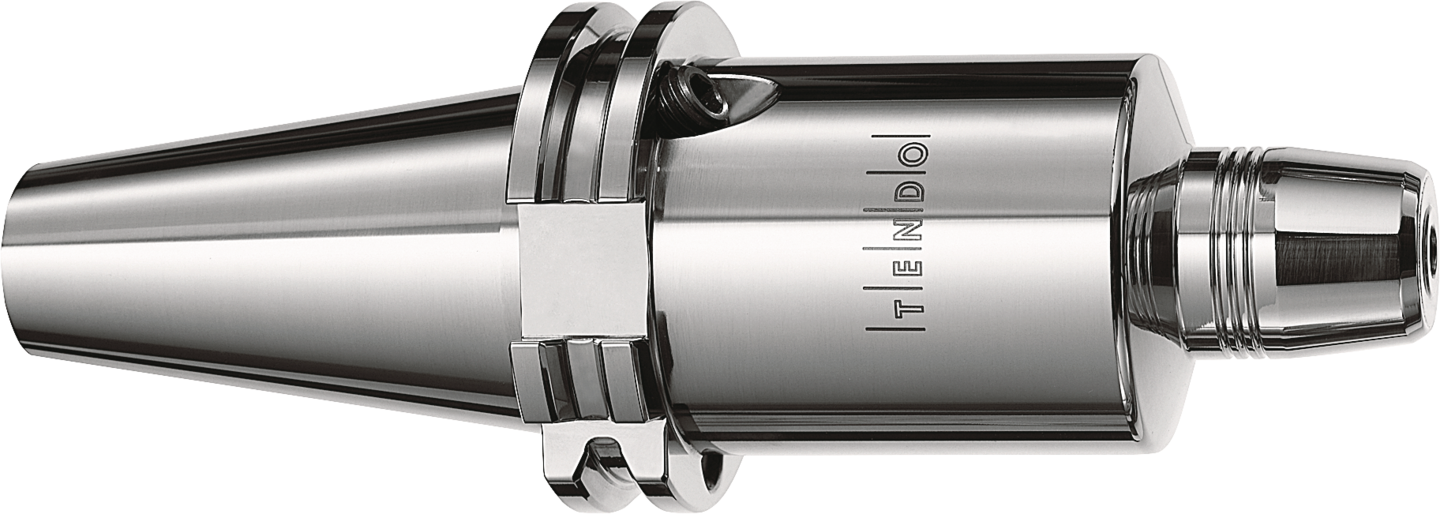

TENDO P CAT40 Ø8x4"

TENDO Platinum · Porta-ferramentas

TENDO P CAT40 Ø8x4"

Código SCHUNK 1447906

Distribuidor autorizado exclusivoVenda em ES, BA, AL, PE, SE, PB, TO, GO, MT, MS, DF e o Triângulo Mineiro (MG)

Sem preço em tela: o item entra na sua cotação e a Hailtools responde com prazo e condição para a quantidade. Cotar só este item agora ou fale no WhatsApp.

Documentação e CAD

Abrir ficha técnica

Página oficial SCHUNK com dados técnicos, manuais e downloads.

Ver 3D e baixar CAD

Busca o código 1447906 no portal CAD da SCHUNK — visualize em 3D e baixe STEP, DXF ou DWG (cadastro gratuito). Nem todo item está no portal; se não aparecer, a ficha técnica tem o download ou a engenharia da Hailtools envia o arquivo.

Ver em realidade aumentada no tamanho real ↓ (modelo dimensional simplificado)

Ver em realidade aumentada

O item em tamanho real, na sua máquina, antes de cotar.

QR code para ver TENDO P CAT40 Ø8x4" (SCHUNK 1447906) em realidade aumentada RA no celular

Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface CAT 40, corpo Ø 28 mm, balanço 101.6 mm, fixação Ø 8 mm (medidas de catálogo).

Tecnologia
Porta-ferramenta de expansão hidráulica
Série
TENDO Platinum
Interface do porta-ferramenta
CAT 40
Norma do porta-ferramenta
ASME B5.50
Diâmetro de fixação D1
8 mm
D2
28 mm
D3
49 mm
D6
23.6 mm
Comprimento em balanço L1
101,6 mm / 4.0"
L2
37 mm
L3
10 mm
L4
25 mm
L5
82.55 mm
G
M5
Torque mínimo
23 Nm
Peso
1.7 kg
Descrição
TENDO P CAT40 Ø8x4, Toolholders<ul><li>Hydraulic expansion toolholder</li><li>Series: TENDO Platinum</li><li>Toolholder interface: CAT 40</li><li>Clamping diameter: 8 mm</li><li>Projecting length: 101.6 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 23 Nm</li></ul>Scope of delivery: Does not include an actuation key"

Dados técnicos e arquivos CAD: SCHUNK.

Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
