SCHUNK · Catálogo · Fixação de ferramenta
TRIBOS-S · Porta-ferramentas

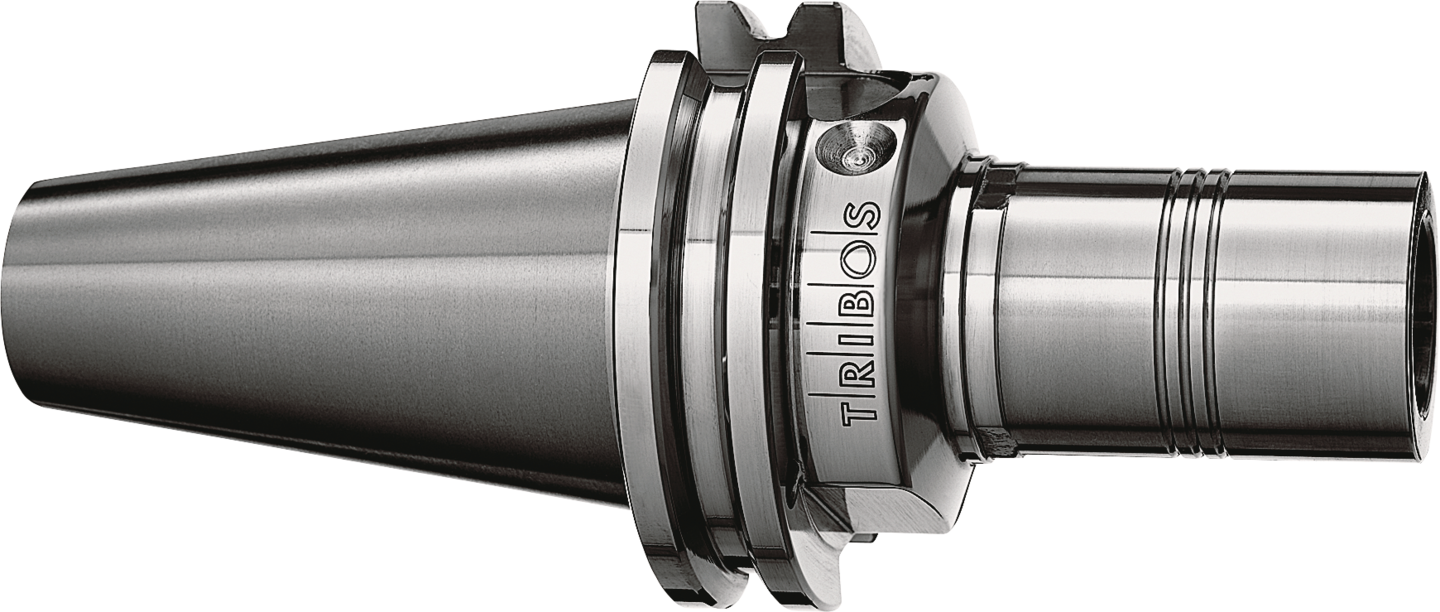

TRIBOS-S CAT40 Ø1/2"x150
Código SCHUNK 0205504
Solicitar cotaçãoCatálogo técnico, sem preço em tela. A Hailtools cota com prazo e condição para a sua quantidade — ou fale direto no WhatsApp.
Dados técnicos
- Tecnologia
- Porta-ferramenta de fixação poligonal
- Série
- TRIBOS-S
- Interface do porta-ferramenta
- CAT 40
- Norma do porta-ferramenta
- ASME B5.50
- Diâmetro de fixação D1
- 1/2"
- D2
- 20 mm
- D3
- 22.1 mm
- D4
- 44.45 mm
- Comprimento em balanço L1
- 150 mm / 5.9"
- L2
- 47 mm
- L3
- 10 mm
- L4
- 45 mm
- L5
- 82 mm
- L6
- 130.95 mm
- G
- M8x1
- Torque mínimo
- 40 Nm
- Peso
- 1.54 kg
- Descrição
- TRIBOS-S CAT40 Ø1/2x150, Toolholders<ul><li>Polygonal toolholders</li><li>Series: TRIBOS-S</li><li>Toolholder interface: CAT 40</li><li>Clamping diameter: 1/2"</li><li>Projecting length: 150 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 40 Nm</li></ul>"
Ver em realidade aumentada
O item em tamanho real, na sua máquina, antes de cotar.
RA no celular Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface CAT 40, corpo Ø 20 mm, balanço 150 mm, fixação Ø 1 mm (medidas de catálogo). Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
TRIBOS-S CAT40 Ø1/2"x90 Dados técnicos e imagens: SCHUNK.
Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
