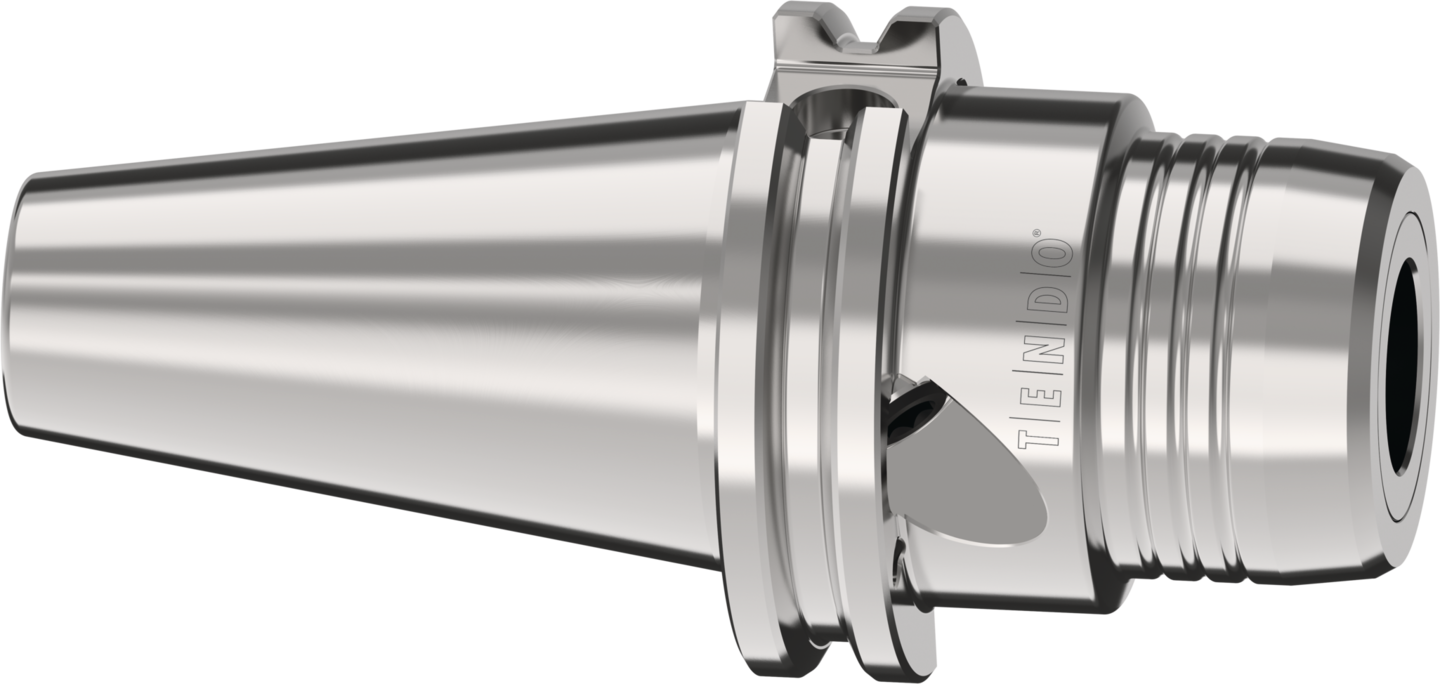

TENDO Silver CAT40 Ø1/2"x2 1/2"
Código SCHUNK 1436818
TENDO Silver CAT 40 Ø1/2"x2 1/2", Porta-ferramentas Porta-ferramentas de expansão hidráulica Série: TENDO Silver
Solicitar cotaçãoCatálogo técnico, sem preço em tela. A Hailtools cota com prazo e condição para a sua quantidade — ou fale direto no WhatsApp.
Dados técnicos
- Tecnologia
- Porta-ferramenta de expansão hidráulica
- Série
- TENDO Silver
- Interface do porta-ferramenta
- CAT 40
- Norma do porta-ferramenta
- ASME B5.50
- Diâmetro de fixação D1
- 1/2"
- D2
- 32 mm
- D3
- 49 mm
- D6
- 29.55 mm
- Comprimento em balanço L1
- 63,5 mm / 2.5"
- L2
- 46 mm
- L3
- 10 mm
- L4
- 24 mm
- L5
- 44.45 mm
- G
- M10x1
- Torque mínimo
- 95 Nm
- Peso
- 1.1 kg
- Descrição
- TENDO Silver CAT40 Ø1/2x2 1/2", Toolholders<ul><li>Hydraulic expansion toolholder</li><li>Series: TENDO Silver</li><li>Toolholder interface: CAT 40</li><li>Clamping diameter: 1/2"</li><li>Projecting length: 63.5 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 95 Nm</li></ul>Scope of delivery: Does not include an actuation key"
Ver em realidade aumentada
O item em tamanho real, na sua máquina, antes de cotar.
RA no celular Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface CAT 40, corpo Ø 32 mm, balanço 63.5 mm, fixação Ø 1 mm (medidas de catálogo). Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
Características
TENDO Silver CAT 40 Ø1/2"x2 1/2", Porta-ferramentas
Porta-ferramentas de expansão hidráulica
Série: TENDO Silver
Interface do porta-ferramentas: CAT 40
Diâmetro de fixação: 1/2"
Comprimento de projeção: 63,5 mm
Precisão de excentricidade: < 0,003 mm a 2,5 x D
Grau de balanceamento: G2,5 a 25.000 RPM ou U máx < 1 gmm
Torque mínimo: 95 Nm
Escopo de fornecimento: Não inclui uma chave de atuação Ficha Técnica: https://schunk.app/p/1436818
Arquivo 3D: https://schunk.app/3d/1436818
TENDO Silver CAT40 Ø10x2 1/2" Dados técnicos e imagens: SCHUNK.
