TENDO Silver JIS-BT40 Ø10x90

TENDO Silver · Porta-ferramentas

TENDO Silver JIS-BT40 Ø10x90

Código SCHUNK 1417056

TENDO Silver JIS-BT 40 Ø10x90, Porta-ferramentas · Porta-ferramentas de expansão hidráulica · Série: TENDO Silver

Distribuidor autorizado exclusivoVenda em ES, BA, AL, PE, SE, PB, TO, GO, MT, MS, DF e o Triângulo Mineiro (MG)

Sem preço em tela: o item entra na sua cotação e a Hailtools responde com prazo e condição para a quantidade. Cotar só este item agora ou fale no WhatsApp.

Documentação e CAD

Abrir ficha técnica

Página oficial SCHUNK com dados técnicos, manuais e downloads.

Ver 3D e baixar CAD

Busca o código 1417056 no portal CAD da SCHUNK — visualize em 3D e baixe STEP, DXF ou DWG (cadastro gratuito). Nem todo item está no portal; se não aparecer, a ficha técnica tem o download ou a engenharia da Hailtools envia o arquivo.

Ver em realidade aumentada no tamanho real (modelo dimensional simplificado)

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para TENDO Silver JIS-BT40 Ø10x90.

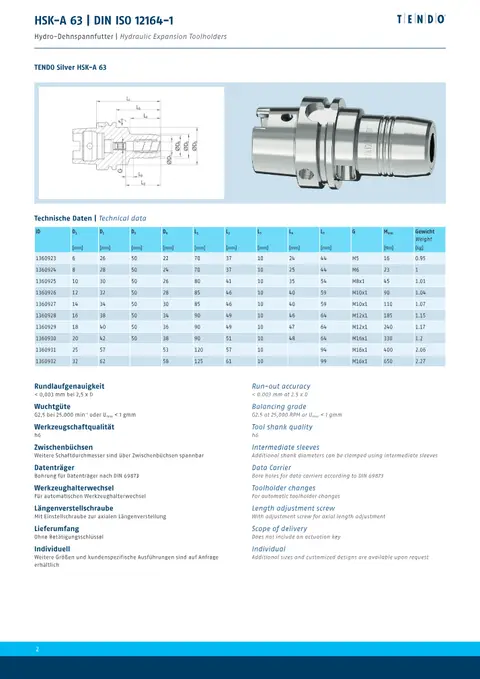

Mandril TENDO SilverFolder · SCHUNK · PDFTENDO Silver — mandril hidráulicoFolder · SCHUNK · PDFTENDO E compact — mandril hidráulico (PT)Folder · SCHUNK · PDFPorta-ferramentas SCHUNK 2021 — catálogo completoCatálogo · SCHUNK · PDF

Vídeos

TENDO Hydro Expansion Toolholders: Meet TENDO Silver and the All‑Rounder TENDO PlatinumSCHUNK · YouTubeFresagem em velocidade máxima com SCHUNK TENDO: Corte ao vivo na AMB 2014SCHUNK · YouTubeTENDO E compact: Mandril de expansão hidráulica para processos de fresamento estáveisSCHUNK · YouTubeTENDO E compact: Fresamento de rasgos com profundidade de até 2xD em um único passeSCHUNK · YouTubeTENDO Slim 4ax: Shrink-Fit Contour, Plug & Work Handling & MQL Capability for Aluminum MillingSCHUNK · YouTubeTENDO Slim 4ax: Shrink-Fit Contour, Plug & Work Handling & MQL Capability for Steel MillingSCHUNK · YouTube

Todos os catálogos · Videoteca · Casos práticos

Ver em realidade aumentada

O item em tamanho real, na sua máquina, antes de cotar.

QR code para ver TENDO Silver JIS-BT40 Ø10x90 (SCHUNK 1417056) em realidade aumentada RA no celular

Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: JIS-BT 40 (cone 7:24); corpo Ø 30 mm afinando até Ø 26 mm na ponta, balanço 90 mm, fixação Ø 10 mm (medidas de catálogo; interface pela norma).

Tecnologia
Porta-ferramenta de expansão hidráulica
Série
TENDO Silver
Interface do porta-ferramenta
JIS-BT 40
Norma do porta-ferramenta
DIN ISO 7388-2 JD/JF
Diâmetro de fixação D1
10 mm
D2
30 mm
D3
44.5 mm
D6
26 mm
Comprimento em balanço L1
90 mm / 3.5"
L2
41 mm
L3
10 mm
L4
44.5 mm
L5
63 mm
G
M8x1
Torque mínimo
45 Nm
Peso
1.4 kg
Descrição
TENDO Silver JIS-BT40 Ø10x90, Toolholders
  • Hydraulic expansion toolholder
  • Series: TENDO Silver
  • Toolholder interface: JIS-BT 40
  • Clamping diameter: 10 mm
  • Projecting length: 90 mm
  • Run-out accuracy:
  • Balancing grade: G2.5 at 25,000 RPM or Umax
  • Min. torque: 45 Nm Scope of delivery: Does not include an actuation key

Dados técnicos e arquivos CAD: SCHUNK.

Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
