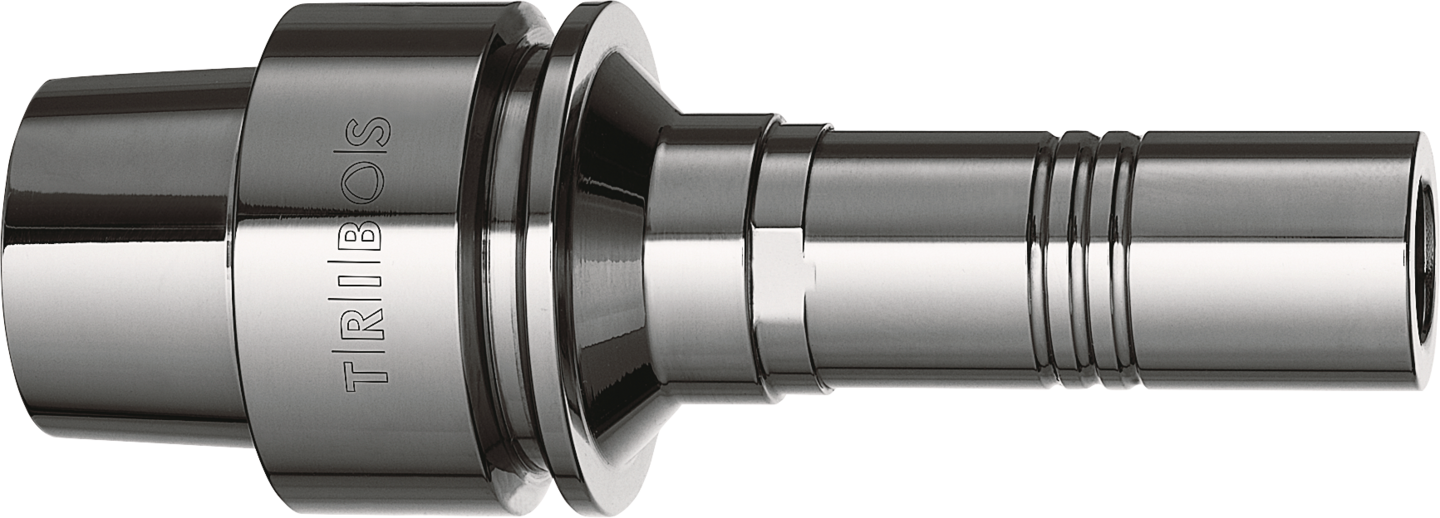

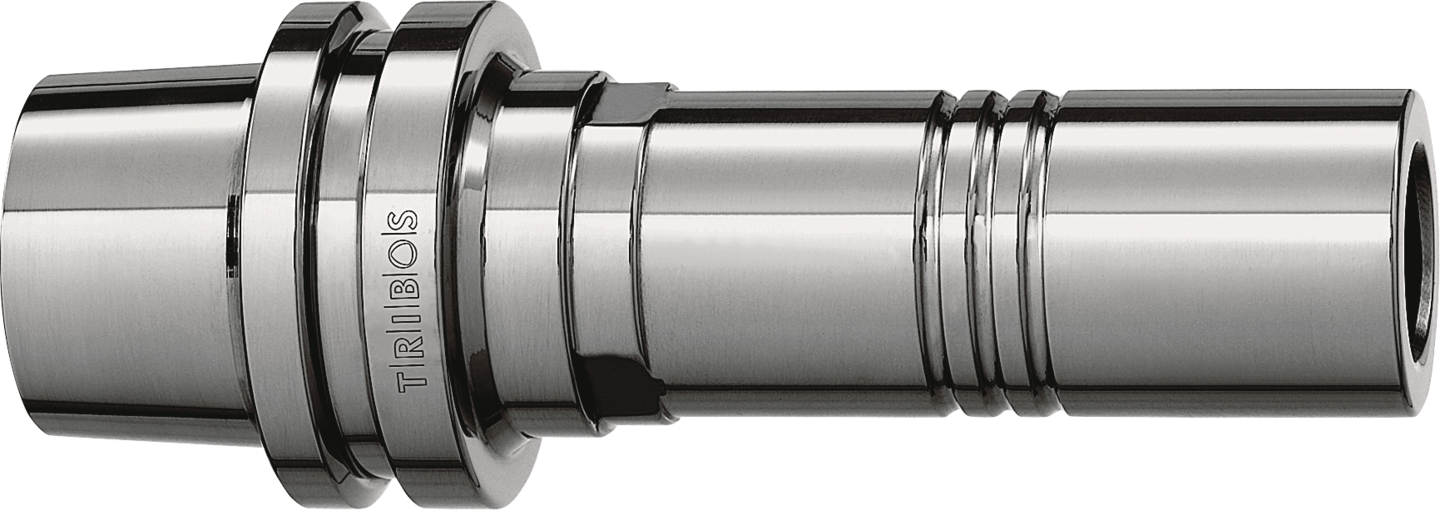

TRIBOS-S JIS-BT40 Ø8x80

TRIBOS-S · Porta-ferramentas

TRIBOS-S JIS-BT40 Ø8x80

Código SCHUNK 0205272

TRIBOS-S JIS-BT40 Ø8x80, Porta-ferramentas · Porta-ferramentas poligonais · Série: TRIBOS-S

Distribuidor autorizado exclusivoVenda em ES, BA, AL, PE, SE, PB, TO, GO, MT, MS, DF e o Triângulo Mineiro (MG)

Sem preço em tela: o item entra na sua cotação e a Hailtools responde com prazo e condição para a quantidade. Cotar só este item agora ou fale no WhatsApp.

Documentação e CAD

Abrir ficha técnica

Página oficial SCHUNK com dados técnicos, manuais e downloads.

Ver 3D e baixar CAD

Busca o código 0205272 no portal CAD da SCHUNK — visualize em 3D e baixe STEP, DXF ou DWG (cadastro gratuito). Nem todo item está no portal; se não aparecer, a ficha técnica tem o download ou a engenharia da Hailtools envia o arquivo.

Ver em realidade aumentada no tamanho real ↓ (modelo dimensional simplificado)

Ver em realidade aumentada

O item em tamanho real, na sua máquina, antes de cotar.

QR code para ver TRIBOS-S JIS-BT40 Ø8x80 (SCHUNK 0205272) em realidade aumentada RA no celular

Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface JIS-BT 40, corpo Ø 13 mm, balanço 80 mm, fixação Ø 8 mm (medidas de catálogo).

Tecnologia
Porta-ferramenta de fixação poligonal
Série
TRIBOS-S
Interface do porta-ferramenta
JIS-BT 40
Norma do porta-ferramenta
DIN ISO 7388-2 JD/JF
Diâmetro de fixação D1
8 mm
D2
13 mm
D3
15.1 mm
D4
49 mm
Comprimento em balanço L1
80 mm / 3.1"
L2
37 mm
L3
10 mm
L4
35 mm
L5
37.2 mm
L6
53 mm
G
M6
Torque mínimo
12 Nm
Peso
1.2 kg
Descrição
TRIBOS-S JIS-BT40 Ø8x80, Toolholders<ul><li>Polygonal toolholders</li><li>Series: TRIBOS-S</li><li>Toolholder interface: JIS-BT 40</li><li>Clamping diameter: 8 mm</li><li>Projecting length: 80 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 12 Nm</li></ul>

Dados técnicos e arquivos CAD: SCHUNK.

Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
