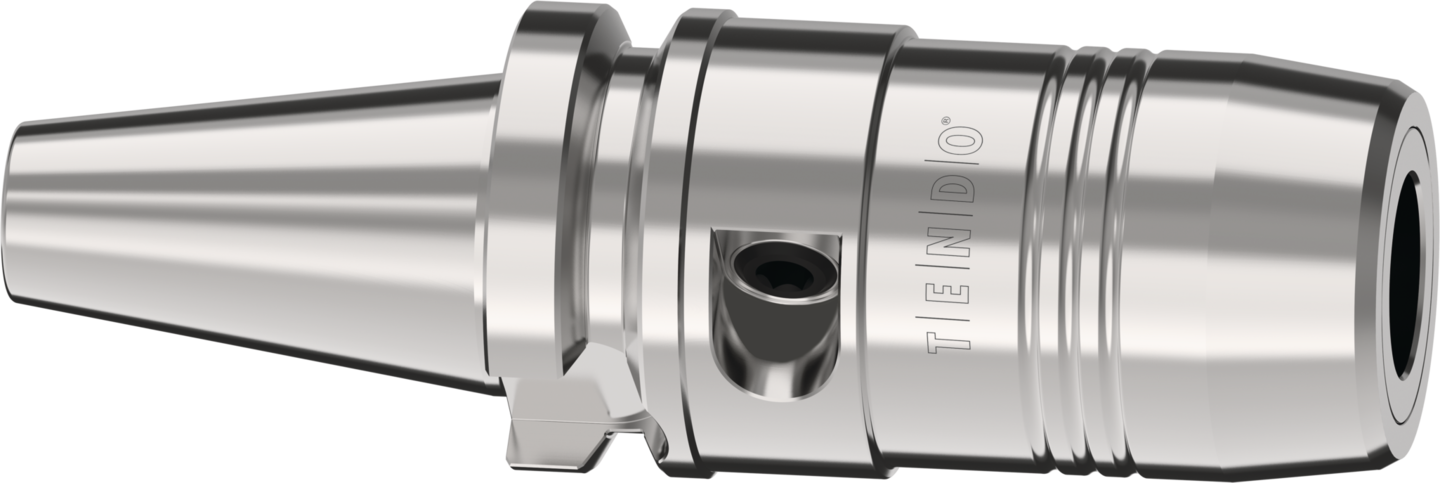

TENDO P JIS-BT30 Ø1/4"x2"

TENDO Platinum · Porta-ferramentas

TENDO P JIS-BT30 Ø1/4"x2"

Código SCHUNK 0205641

TENDO P JIS-BT30 Ø1/4"x2", Porta-ferramentas · Porta-ferramentas de expansão hidráulica · Série: TENDO Platinum

Distribuidor autorizado exclusivoVenda em ES, BA, AL, PE, SE, PB, TO, GO, MT, MS, DF e o Triângulo Mineiro (MG)

Sem preço em tela: o item entra na sua cotação e a Hailtools responde com prazo e condição para a quantidade. Cotar só este item agora ou fale no WhatsApp.

Documentação e CAD

Abrir ficha técnica

Página oficial SCHUNK com dados técnicos, manuais e downloads.

Ver 3D e baixar CAD

Busca o código 0205641 no portal CAD da SCHUNK — visualize em 3D e baixe STEP, DXF ou DWG (cadastro gratuito). Nem todo item está no portal; se não aparecer, a ficha técnica tem o download ou a engenharia da Hailtools envia o arquivo.

Ver em realidade aumentada no tamanho real ↓ (modelo dimensional simplificado)

Ver em realidade aumentada

O item em tamanho real, na sua máquina, antes de cotar.

QR code para ver TENDO P JIS-BT30 Ø1/4"x2" (SCHUNK 0205641) em realidade aumentada RA no celular

Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface JIS-BT 30, corpo Ø 26 mm, balanço 50.8 mm, fixação Ø 1 mm (medidas de catálogo).

Tecnologia
Porta-ferramenta de expansão hidráulica
Série
TENDO Platinum
Interface do porta-ferramenta
JIS-BT 30
Norma do porta-ferramenta
DIN ISO 7388-2 JD
Diâmetro de fixação D1
1/4"
D2
26 mm
D6
22.7 mm
Comprimento em balanço L1
50,8 mm / 2.0"
L2
37 mm
L3
10 mm
L4
17.8 mm
G
M5
Torque mínimo
17 Nm
Peso
0.5 kg
Descrição
TENDO P JIS-BT30 Ø1/4x2", Toolholders<ul><li>Hydraulic expansion toolholder</li><li>Series: TENDO Platinum</li><li>Toolholder interface: JIS-BT 30</li><li>Clamping diameter: 1/4"</li><li>Projecting length: 50.8 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 17 Nm</li></ul>Scope of delivery: Does not include an actuation key"

Dados técnicos e arquivos CAD: SCHUNK.

Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
