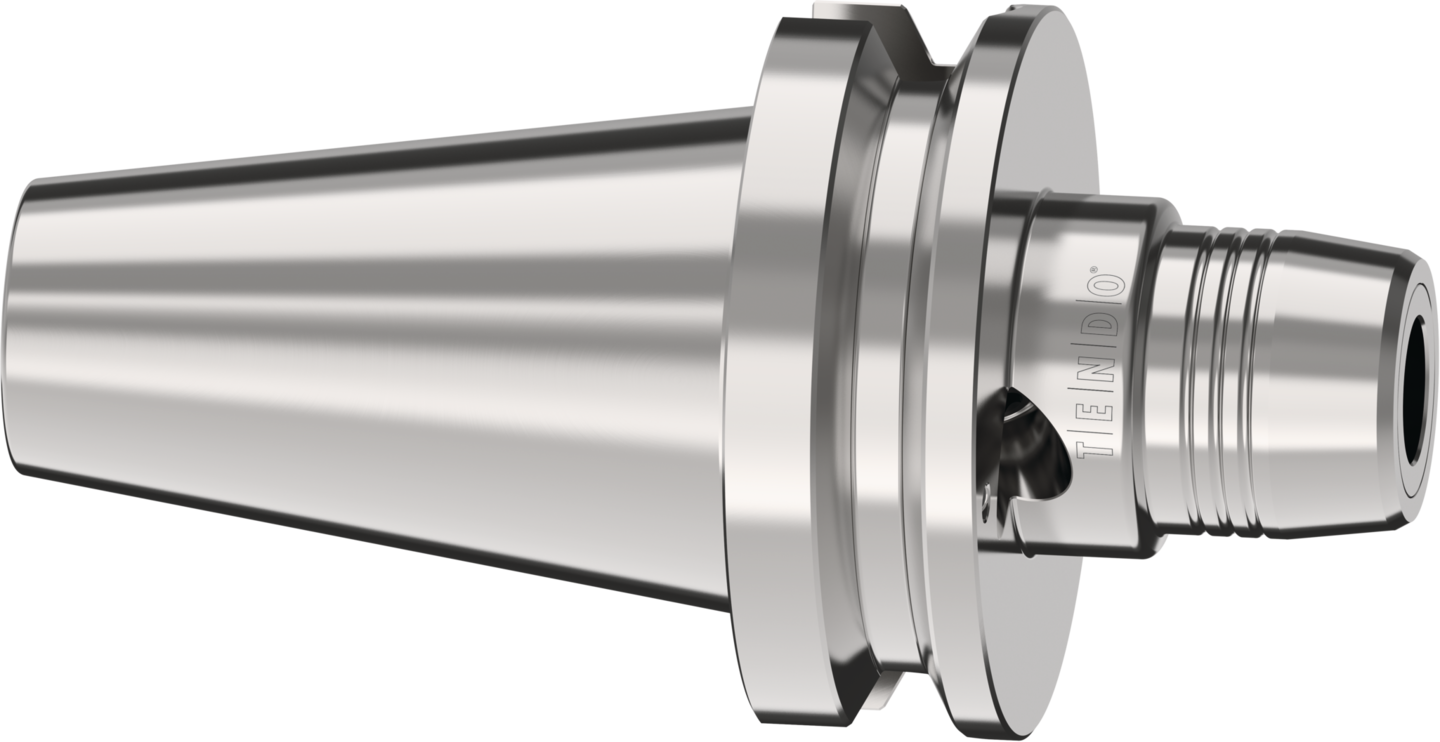

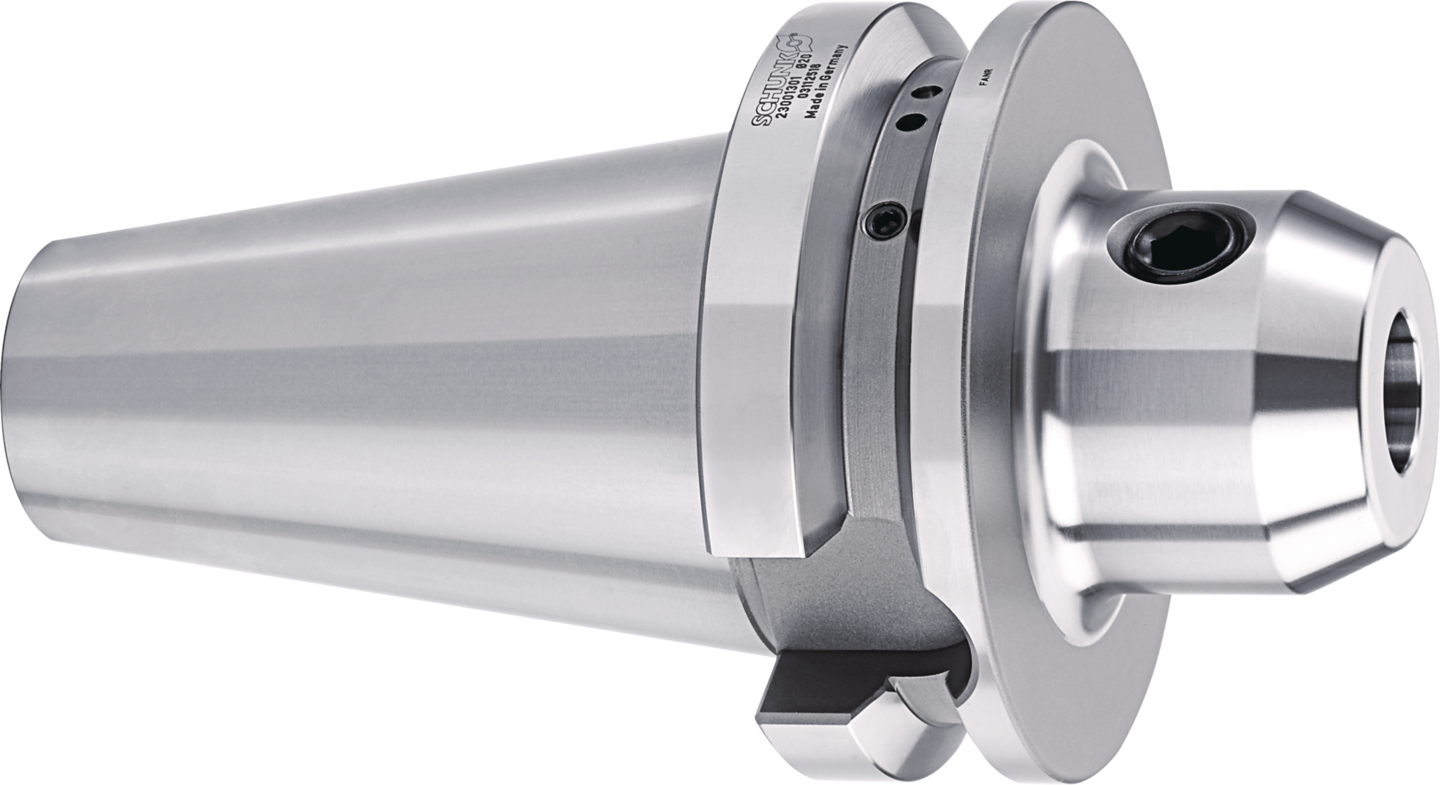

TENDO P JIS-BT50 Ø20x140

TENDO Platinum · Porta-ferramentas

TENDO P JIS-BT50 Ø20x140

Código SCHUNK 0204463

TENDO P JIS-BT50 Ø20x140, Porta-ferramentas · Porta-ferramentas de expansão hidráulica · Série: TENDO Platinum

Distribuidor autorizado exclusivoVenda em ES, BA, AL, PE, SE, PB, TO, GO, MT, MS, DF e o Triângulo Mineiro (MG)

Sem preço em tela: o item entra na sua cotação e a Hailtools responde com prazo e condição para a quantidade. Cotar só este item agora ou fale no WhatsApp.

Documentação e CAD

Abrir ficha técnica

Página oficial SCHUNK com dados técnicos, manuais e downloads.

Ver 3D e baixar CAD

Busca o código 0204463 no portal CAD da SCHUNK — visualize em 3D e baixe STEP, DXF ou DWG (cadastro gratuito). Nem todo item está no portal; se não aparecer, a ficha técnica tem o download ou a engenharia da Hailtools envia o arquivo.

Ver em realidade aumentada no tamanho real ↓ (modelo dimensional simplificado)

Ver em realidade aumentada

O item em tamanho real, na sua máquina, antes de cotar.

QR code para ver TENDO P JIS-BT50 Ø20x140 (SCHUNK 0204463) em realidade aumentada RA no celular

Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface JIS-BT 50, corpo Ø 42 mm, balanço 140 mm, fixação Ø 20 mm (medidas de catálogo).

Tecnologia
Porta-ferramenta de expansão hidráulica
Série
TENDO Platinum
Interface do porta-ferramenta
JIS-BT 50
Norma do porta-ferramenta
DIN ISO 7388-2 JD/JF
Diâmetro de fixação D1
20 mm
D2
42 mm
D3
44.5 mm
D6
38 mm
Comprimento em balanço L1
140 mm / 5.5"
L2
51 mm
L3
10 mm
L4
34 mm
L5
102 mm
G
M16x1
Torque mínimo
330 Nm
Peso
4.7 kg
Descrição
TENDO P JIS-BT50 Ø20x140, Toolholders<ul><li>Hydraulic expansion toolholder</li><li>Series: TENDO Platinum</li><li>Toolholder interface: JIS-BT 50</li><li>Clamping diameter: 20 mm</li><li>Projecting length: 140 mm</li><li>Run-out accuracy: < 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 330 Nm</li></ul>Scope of delivery: Does not include an actuation key

Dados técnicos e arquivos CAD: SCHUNK.

Dados fornecidos pela SCHUNK e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
