Sandvik Coromant · Catálogo · Adaptação

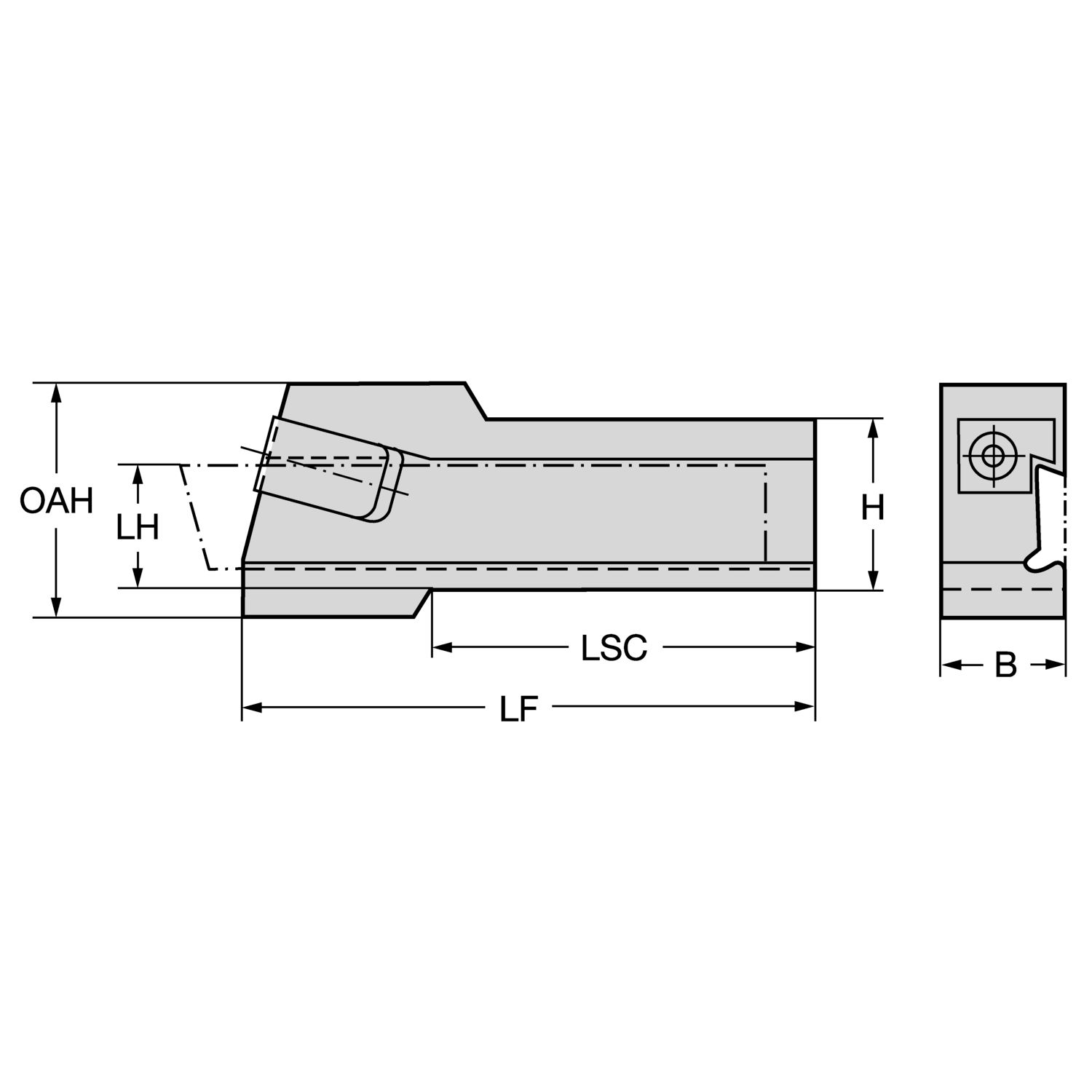

Desenho dimensional
Adaptação · Adaptador estacionário — reto
SS 101-158
Bloco porta-lâmina
Adaptação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SS 101-158.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- SS 101-158
- Código compactado
- SS101-158
- Material ID
- 5751325
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 0,589 kg
- EAN
- 10246880
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 05/10/1981
- CoroPak de lançamento
- 81.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 27 mm |
| Altura radial do corpo | RADH | 20 mm |
| Altura total | OAH | 37 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 120 mm |
| Comprimento total | OAL | 150 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — métrica: 27 x 19 |
| Largura da haste | B | 19 mm |
| Largura radial do corpo | RADW | 19 mm |
| Largura total | OAW | 19 mm |
| Peso do item | WT | 0.589 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
